想了解手機“快充”的小技巧嗎?

發布時間:2017-12-06 責任編輯:lina

【導讀】11月26日晚,國內知名手機品牌金立一口氣發布了八款全面屏手機,其中主打高端商務的旗艦機型金立 M7 Plus除了搭載全面屏之外,還加入了無線快速充電功能,在國產機中首發Qi標準無線充電技術,充電功率高達10W,這也意味著國內首款搭載無線充電功能的手機也正式發布。


如今主流智能手機或多或少都兼具了“快充”功能。“快充”到底是怎么一回事,怎樣才能讓手機充電充得更快呢?

11月26日晚,國內知名手機品牌金立一口氣發布了八款全面屏手機,其中主打高端商務的旗艦機型金立 M7 Plus除了搭載全面屏之外,還加入了無線快速充電功能,在國產機中首發Qi標準無線充電技術,充電功率高達10W,這也意味著國內首款搭載無線充電功能的手機也正式發布。

有媒體實測表明,金立M7 Plus的無線充電輸入端功率穩定在14W左右,完全可以媲美目前市面上主流的有線快充。

近幾年,手機市場的競爭比往年更加激烈,國產手機的比拼早已不再是單純的性價比之爭,力求差異化的良性競爭成為了市場的主流聲音。如今主流智能手機或多或少都兼具了“快充”功能。“快充”到底是怎么一回事,怎樣才能讓手機充電充得更快呢?

手機充電的原理是什么?

1991 年,索尼和旭化成公司聯合發布了首款商用鋰電池,從此,鋰電池開始被廣泛用于數碼 3C 產品當中,手機自然也不例外。

鋰電池的工作原理:

鋰電池分為正極和負極,正極是鋰化合物,負極主要采用石墨材料,均浸泡在電解液當中。

無論是放電還是充電,其實都是鋰離子在電池的正極與負極之間移動、電能和化學能相互轉換的過程。充電時,由于電場的作用,鋰離子從正極移動到負極,并存儲能量;放電時,鋰離子在化學反應的作用下從負極又移動到正極,此時形成電流供電。

028ednc20171205

鋰電池充電的速度,實際上就是電能轉化為化學能的速率,也就是所謂“功率”(P)。簡單回顧一下中學物理,眾所周知:

P=IU  功率=電流*電壓

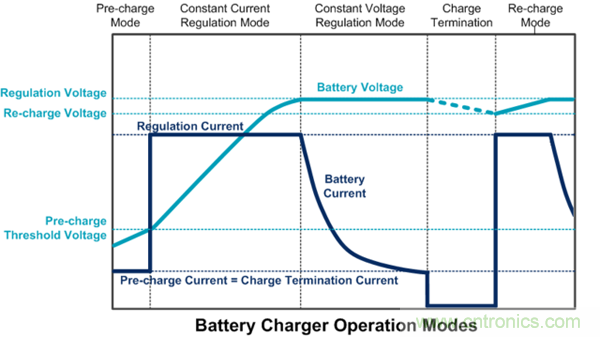

電流或電壓越大,功率也就越大,鋰電池充電速度理應更快。但受到鋰電池本身的限制,在欠壓或過壓的情況下充電,都會對電池產生損傷,因此鋰電池的充電方式比較特殊,通常分為三個階段:

恒定電流預充電(Constant Current Pre-charge Mode)  大電流恒定電流充電(Constant Current Regulation Mode)  恒定電壓充電(Constant Voltage Regulation Mode)

在手機完全沒電時,充電器先通過電流較小的恒定電流對鋰電池進行充電,使其慢慢恢復活性;一段時間后,充電器會加大恒定電流,并逐步提高電壓,這是鋰電池充電的主要階段;電池電量在 80% 左右時,充電器會在恒定電壓下慢慢減小電流的輸入,直到電流低于某個臨界值,此時手機顯示充滿電。

這樣的充電流程,一般都是由手機內置的電源管理芯片進行控制的,而充電器大部分情況下僅僅是根據電源芯片的指令進行調控而已。

029ednc20171205

因此,如果要提升手機鋰電池的充電速度,必須在“大電流恒定電流充電”階段下功夫。

在功能機時代,手機對電池容量的要求不高,鋰電池技術也不那么成熟,為了使鋰電池充電趨于穩定,當時大部分廠商都遵循國家建議的低倍率充電標準“5V 0.2C”——即充電電壓為 5V,充電電流為 0.2C(C 代表代表電池充放電的速率,當電池以 1C 的電流充電時,1 小時即可完全充滿電。如果是 1000mAh 容量的電池,1C 就是指充電電流為 1A;2000mAh 容量的電池,1C 就是指充電電流為 2A,以此類推)。

但隨著智能手機時代的到來,手機對電量的需求大增,低倍率充電標準已經很難滿足充電的需求。而此時鋰電池技術也有了較大的發展,穩定性更好,充放電的耐受性也有所提升,“快充”開始登上舞臺。

什么是“快充”?

本質上,“快充”就是一種在合理范圍內提高手機充電功率的技術,旨在為手機迅速補充大部分的電量。由于功率與電壓和電流的大小有關,目前“快充”主要分為以下兩種方案:

高壓小電流  低壓大電流

“快充”是一整套的充電解決方案,需要手機內置的電源管理芯片、充電線、充電器三部分共同協調,缺一不可。

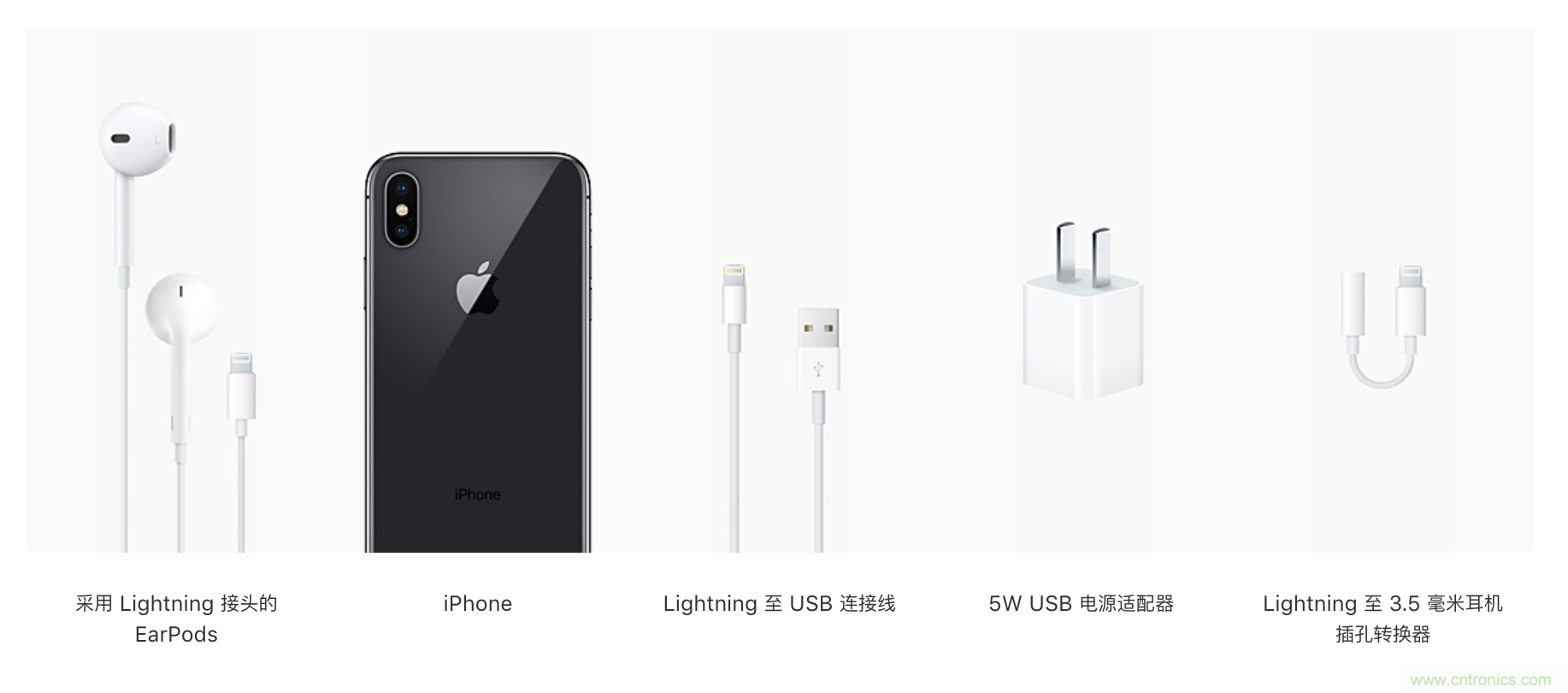

iPhone 就是一個典型的反例。盡管 iPhone 8、iPhone X 都已經支持快充,但配套的充電頭卻是“5V 1A”的規格,滿負荷時功率也僅僅只有 5W,充電效率極低。

031ednc20171205

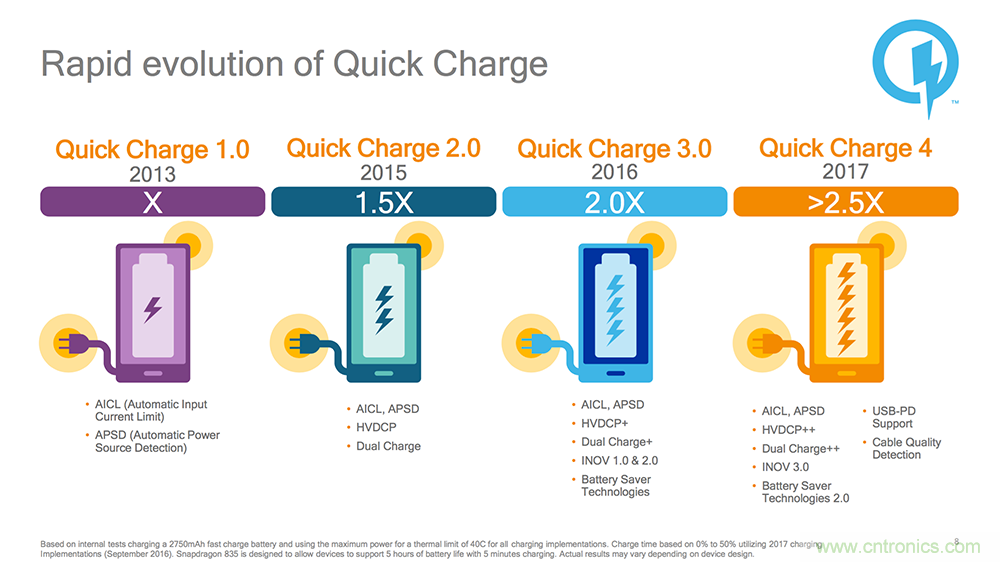

早在 2013 年,高通就意識到了“快充”對智能手機的重要性,當時就推出了 Quick Charge 1.0 標準,通過提高輸入電流來提高充電效率,讓搭載驍龍 600 處理器的手機支持“5V 2A”充電。

但由于 micro USB 接口的限制,超過 2A 的電流很可能會造成損毀的情況,于是高通又想到了另一套解決方案——提高接口的電壓。在把輸入電流限制在 2A 以內的情況下,通過提高供電電壓,同樣可以達到提升功率的效果。

經過不斷地改進,高通的 Quick Charge 2.0/3.0 可以實現“9V 2A”,也就是以最高 18W 的功率進行充電。

“高壓小電流”快充方案啟發了不少同行,聯發科的 Pump Express Plus 1.0/2.0、三星的 Fast Charge、魅族的 mCharge 3.0 都是類似的解決方案。

不過,在高電壓輸入手機之后會有一個降壓過程,此時手機內部會產生熱損耗,導致發熱嚴重。因此,不少采用這套方案的手機在亮屏?xí)r都不會激活快充,以防機身過熱。

此外,由于廠商之間存在競爭關系,因此盡管快充實現原理相似,但彼此之間存在兼容性問題,因此要提升充電效率,首要的是選擇兼容性好的充電器。

2014 年,搭載 VOOC 閃充的 OPPO Find 7 橫空出世,充電功率達到驚人的 22W。隨著 OPPO 手機的熱賣,“充電五分鐘,通話兩小時”的廣告詞也深入人心,消費者開始認識到“快充”的意義。

VOOC 閃充的快充原理就是“低壓大電流”策略。

由于 micro USB 接口限制了輸入電流的大小,因此 OPPO 干脆將整套充電系統進行定制——充電器、充電線、手機內部電路都進行改造,并采用電池多線路充電的方法,使得 VOOC 閃存能夠以“5V 4A”進行充電。

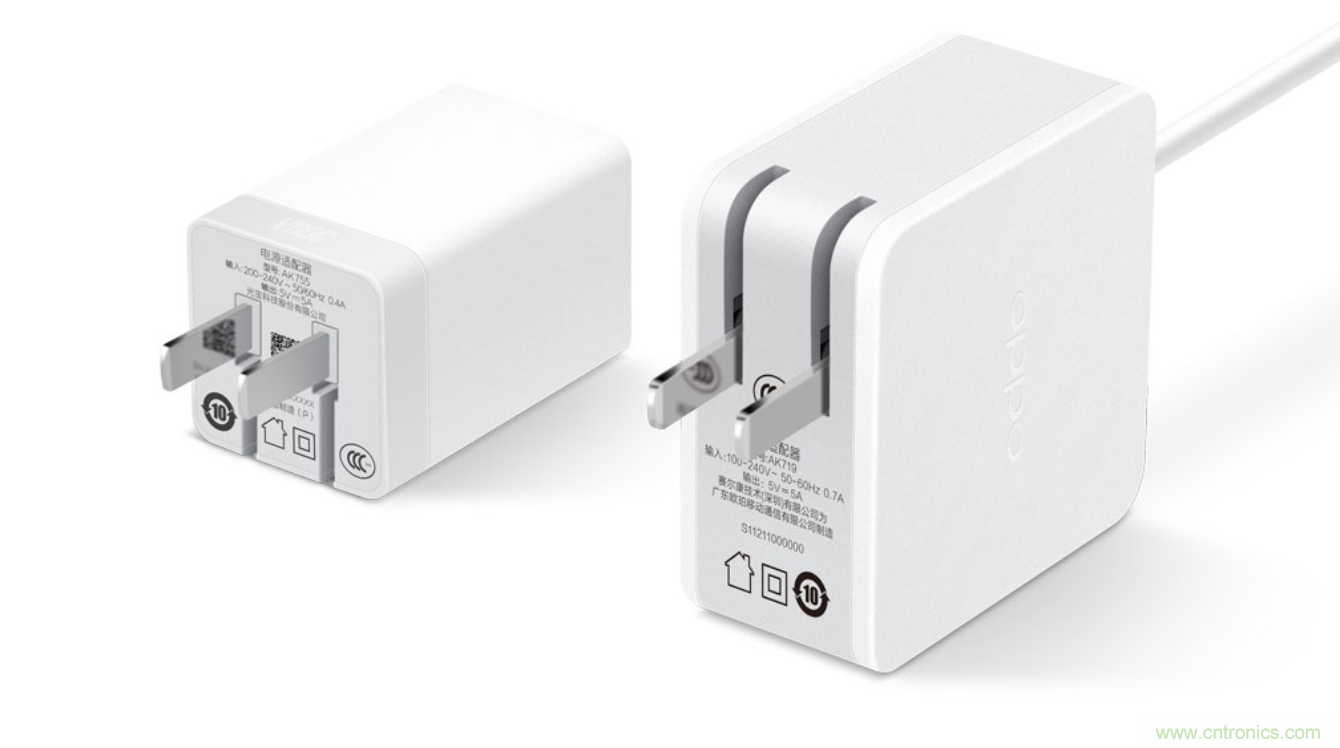

(VOOC 閃充充電器)

VOOC 閃存的好處在于,把充電過程中的發熱組件基本都設置在充電器里,在實現快充的同時手機不至于過熱。但缺點也比較明顯,一是得配合 VOOC 閃充充電器、充電線才能使用, 二是整套解決方案成本較高,搭載 VOOC 閃充的手機價格都不會太便宜。

歸根結底,手機快充的癥結所在,就是那個小小的 micro USB 接口——你可能也注意到了,近年來搭載 USB-C 接口(全稱 USB Type-C)的手機越來越多,實際上這就是手機接口革命的前兆。USB- C 可以說是未來接口標準的一個交點,有以下幾個重要特性:

支持正反插拔  兼容 USB 3.1 標準,最快支持 10Gbit/s 傳輸  支持 USB Power Delivery 充電協議,最大可以提供 100W 的電力,并且可雙向供電  支持 DisplayPort,可以輸出音頻與視頻

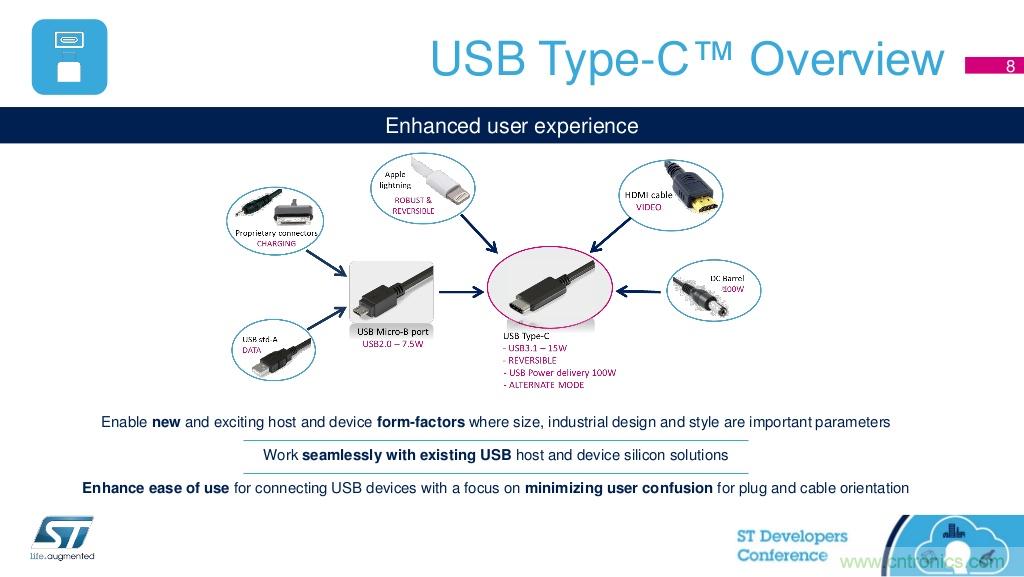

(USB-C 接口的好處)

目前 USB-C 最典型的應用,其實就在任天堂年初發售的新主機 Switch 上。僅靠 USB-C 接口,Switch 就實現了正反插拔、主機供電、游戲輸出等功能,讓 Switch 能在掌機和主機之間自由切換。這也是為什么新 MacBook、MacBook Pro 都只采用 Thunderbolt 3 接口的原因(外觀與 USB-C 相同,功能上兼容 USB 3.1)。

USB-C 支持 USB Power Delivery 充電協議(簡稱為 PD 充電協議),得以讓手機充電的輸入電流、電壓都有所突破,最高可達“20V 5A”。

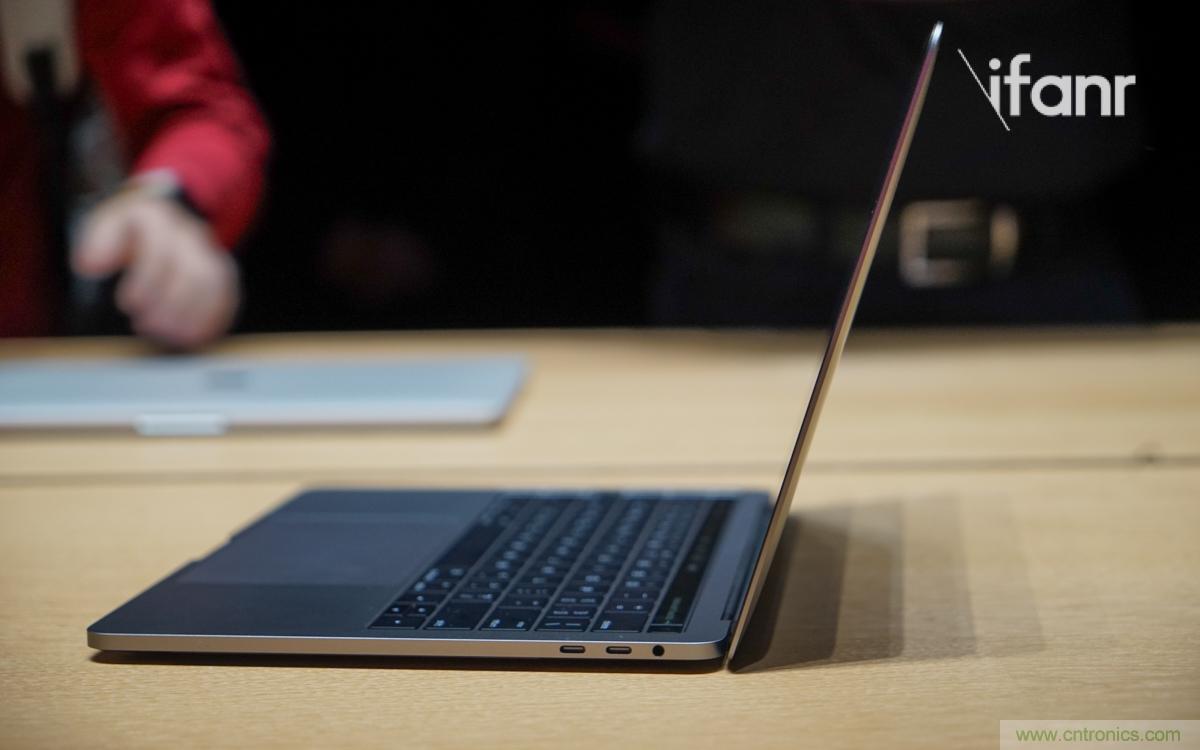

(新 MacBook Pro 搭載了四個 USB-C 接口)

現階段,USB-C 還處在一個過渡期,并不是所有采用 USB-C 接口的手機功能都兼容 USB 3.1 標準、采用 PD 充電協議,但根據充電頭網的消息,新標準或?qū)⒂?12 月份公布,屆時,手機市場也許會迎來快充新秩序。

此外,2017 年發布的三款新 iPhone 也都支持 PD 充電協議,采用“高壓小電流”的快充方案,輸入功率可達 15W,不過電量達到 75% 之后功率會降低到 7.5W 左右。

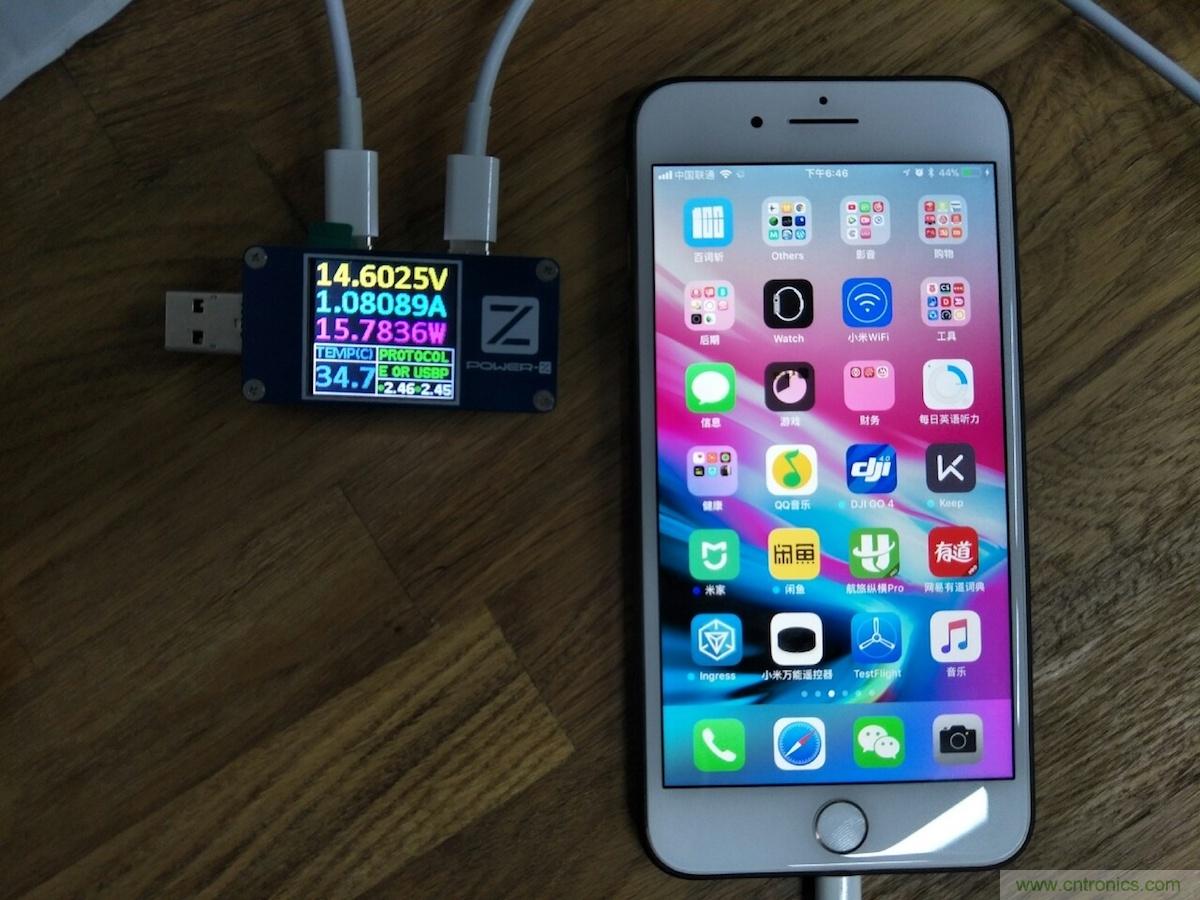

(iPhone 8 Plus 快充實測)

小技巧:怎樣讓手機充電變得更快?

弄清楚手機快充的原理和類型之后,提高手機充電速度的辦法也就一目了然:

充電時少玩手機  開啟“省電模式”進行充電  選用合適的快充充電器

前兩點很好理解,屬于能夠小幅提升充電速度的技巧。

對于采用“高壓小電流”快充方案的手機,由于在手機內部存在降壓過程,會產生熱損耗,因此亮屏?xí)r通常都不會激活快充,以防機身過熱。

而開啟“省電模式”(iOS 稱為“低電量模式”)后,手機系統的各項功耗都會有所減少,因此充電速度也就更快。目前,F(xiàn)ast Charging 等號稱能夠讓充電速度變快的 App,也都是采用類似的原理——通過嚴格地控制手機的功耗,來提升手機充電速度。

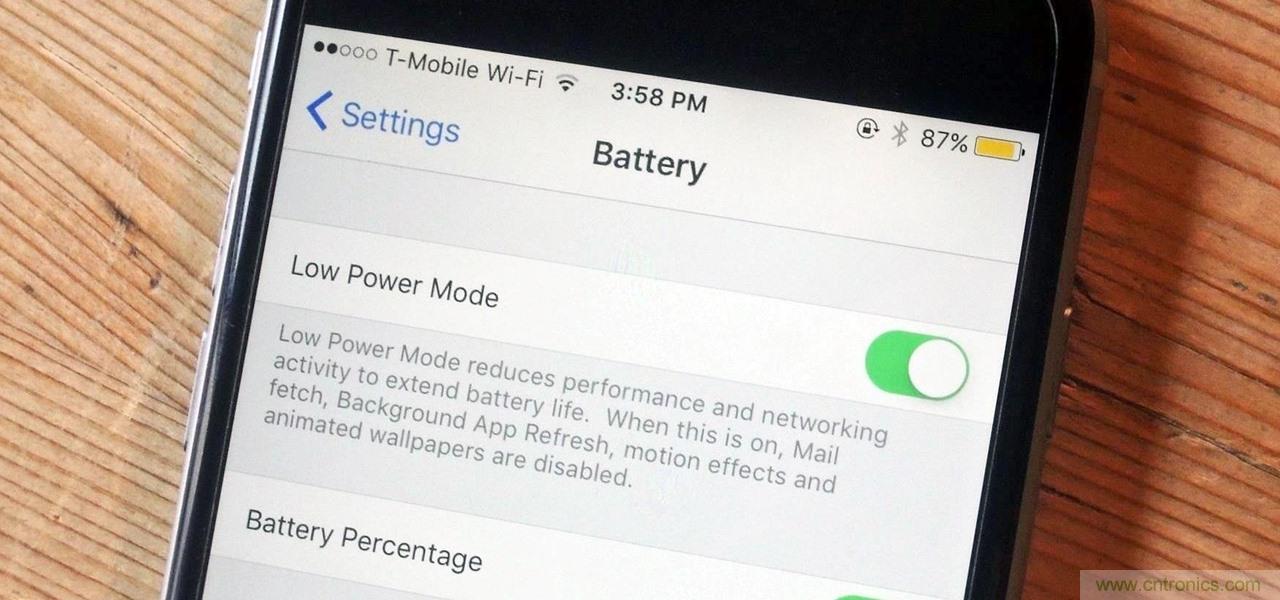

(iPhone 的“低電量模式”開關)

事實上,選用合適的充電器,看似微不足道,卻是最影響手機充電效率的部分。

支持快充的 Android 手機,原裝充電器的充電速度通常都是最快的。如華為 Mate 10 使用標配的 HUAWEI SuperCharge 充電器,就能以“5V 4A”的低壓大電流進行充電,但如果使用其他的充電器,則無法保證快充效果。

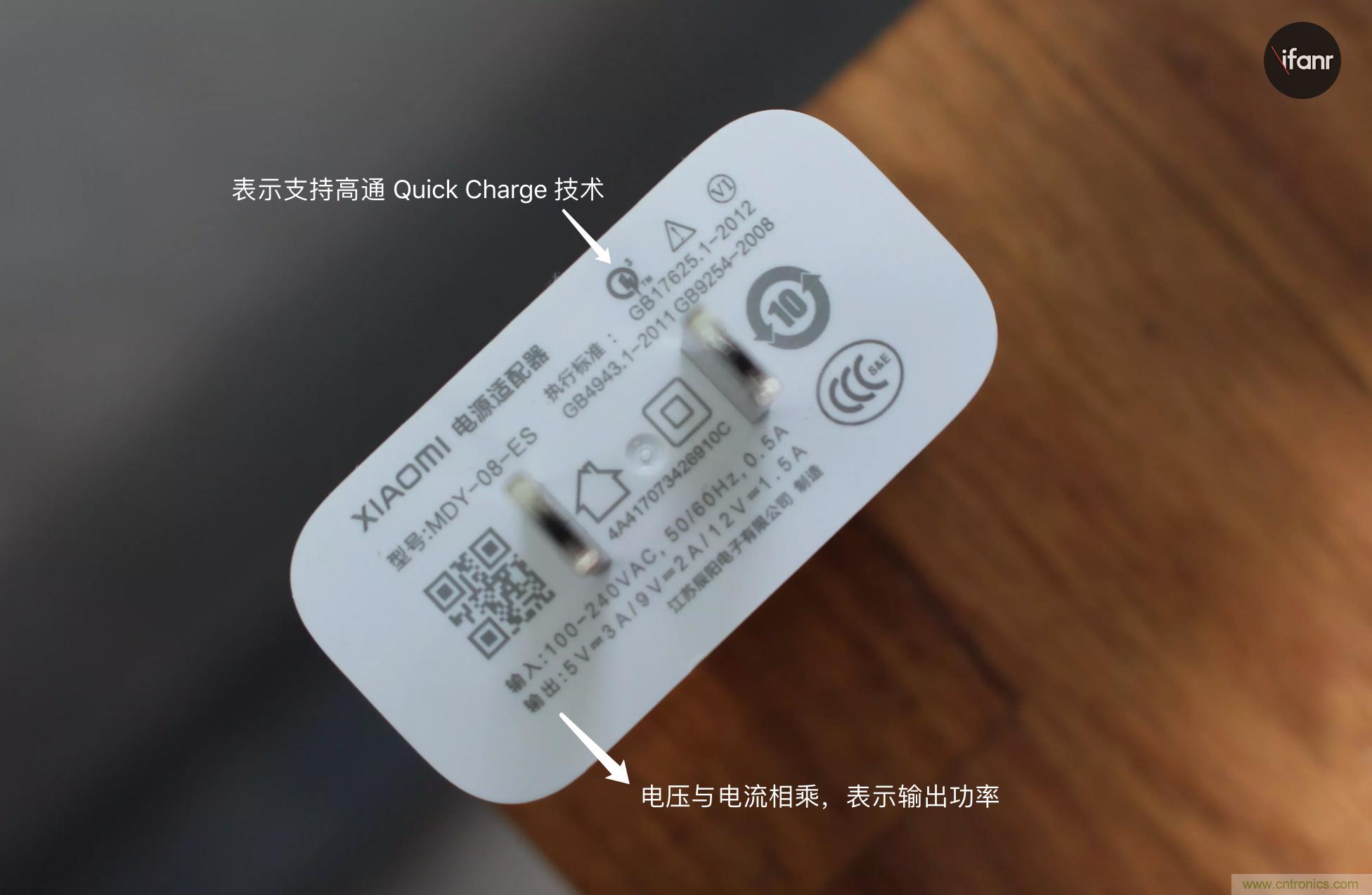

如果你不確定自己手頭的充電器是否支持快充,也可以簡單地通過充電頭上標識的參數進行判斷:

“圓圈閃電”標識表示支持高通 Quick Charge 技術,只要你的手機搭載了高通處理器,基本上都可以用這種充電頭實現快充。

“輸出功率”則決定了充電速度的快慢,功率在 15W 以上的充電頭都屬于快充頭。一般來說功率較大的充電頭,充電速度會相對更快一些,但具體還要視機型的支持情況。

038ednc20171205

比如用小米 6 標配的充電頭,給小米 6 充電能夠以 15W 的功率進行充電,但給紅米 Note 4X(驍龍 625 版)就只能以 10W 的功率充電,雖然都屬于 Quick Charge 的范疇,但充電速度差距明顯。

至于 OPPO 采用的 VOOC 閃充方案,由于定制化程度更高,因此只有使用標配的 VOOC 充電器以及充電線才能實現 20W 功率的快充。

值得一提的是,手機充電的功率是由手機進行控制的,不同標準之間存在“握手協議”。充電器會自動根據手機的指令對輸入功率進行調控,因此不必?fù)?dān)心大功率充電器把燒毀手機的問題。反倒是大功率充電器不容易滿負載運行,因此發熱量會比小功率的充電器更小一點。

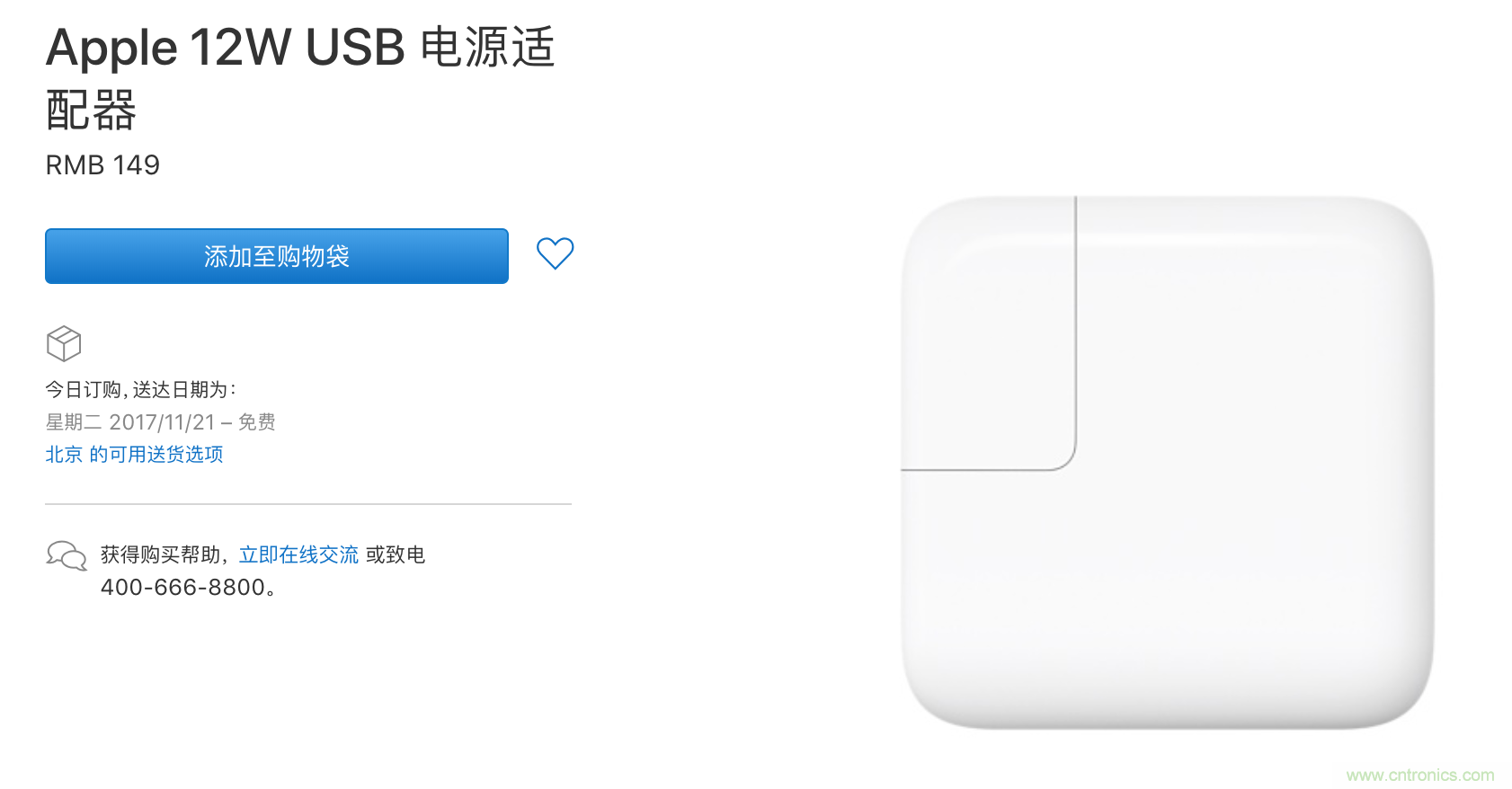

至于萬年標配 5W 慢充頭的 iPhone,建議購入蘋果官方的 12W 充電器,這也是性價比較高的 iOS 設備快充解決方案。

039ednc20171205

iPhone 8 / iPhone X 雖然支持快充,但需要額外購買蘋果官方的 29W 充電器以及 Lighting 轉 USB-C 的數據線,二者分別為 388 元和 188 元,也就是你要多花 576 元才能使用 29W 的充電頭。

如果選購 149 元的 12W 的充電器,雖然輸入功率上不如 29W,但已經比 5W 的慢充頭快得多了。根據 AppleInsider 的測試,給 iPhone 8 Plus 充滿電,12W 充電器雖然比 29W 的慢了約 20 分鐘,卻足足比 5W 慢充頭快了一個小時。

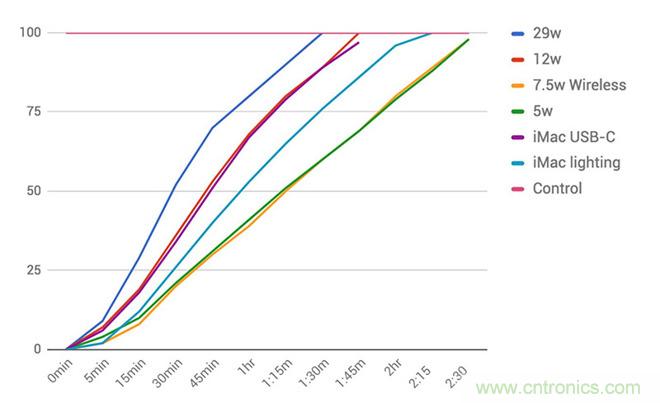

(iPhone 8 Plus 充電測試)

此外,12W 充電器還能給舊款的 iPhone 6s、iPhone 7 充電,可以實現最高 10W 的充電功率,這也比原裝的 5W 慢充頭快多了。

在電池技術沒有大步闊進的情況下,“快充”對用戶體驗的確有顯著的提升。但混亂的快充標準、配件的兼容性問題,又成為制約“快充”的短板。

得等到什么時候,Android 才能統一快充標準,iPhone 才會標配快充頭呢?
