功率MOSFET線性區工作設計

發布時間:2018-11-28 責任編輯:xueqi

【導讀】功率MOSFET有三個工作狀態,在漏極導通特性曲線上,對應的是三個工作區:截止區,線性區和可變電阻區。注意到:MOSFET的線性區有時也稱為:恒流區或飽和區。

1、概述

在筆記本電腦主板、LCDTV主板、STB機頂盒等電子系統應用中,內部有不同電壓的多路電源,通常需要采用功率MOSFET作為負載切換開關,控制不同電壓的電源的上電時序;同時還有USB接口,用于輸出5V電壓,這些電源通常后面帶有較大的電容,也需要負載開關,限制后面電容在上電的過程中充電產生的大的浪涌電流,以保護后面所帶的負載芯片的安全,同時不會導致前面的電源電壓的跌落產生復位的問題。

筆記本電腦主板19V輸入端,有二個背靠背的功率MOSFET,一個用于負載開關作軟起動,限制浪涌電流,另一個用于防反接。

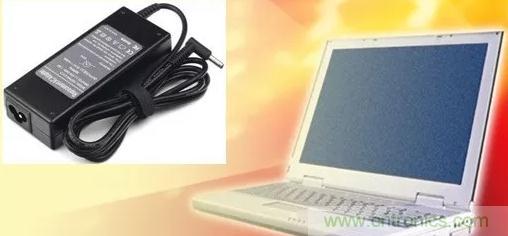

圖1:筆記本電腦電源

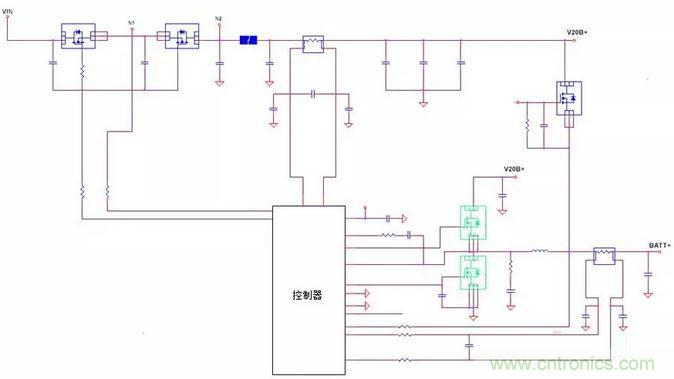

圖2:筆記本電腦主板輸入電路

在通訊系統中,也廣泛使用熱插撥電路,由功率MOSFET組成的熱插撥電路和上述的負載開關的功能類同。在這些應用中,通常在功率MOSFET的柵極和源極或柵極和漏極并聯額外的電容,延長功率MOSFET在線性區的時間,以限制流涌的電流。從圖7波形可以明顯看到:功率MOSFET完全導通前,有比較長的一段時間工作于時間線性區。

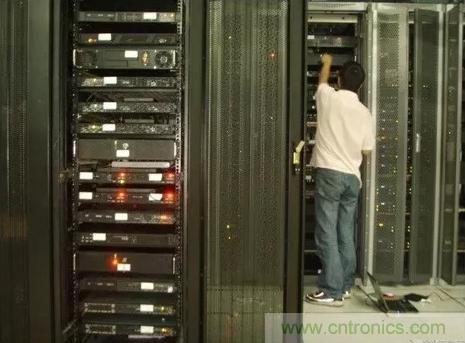

圖3:通信系統機房

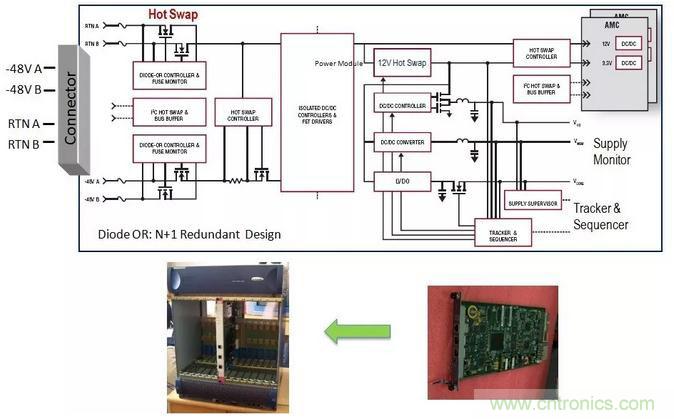

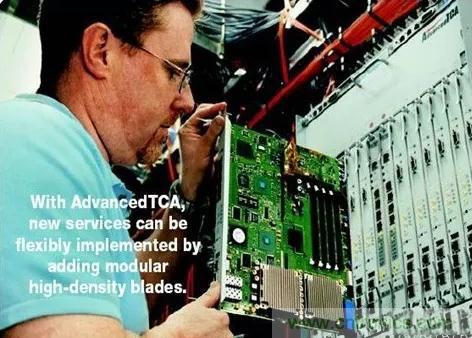

圖4:通信系統機柜板卡熱插撥

圖5:通信系統機柜

圖6:通信系統板卡電路

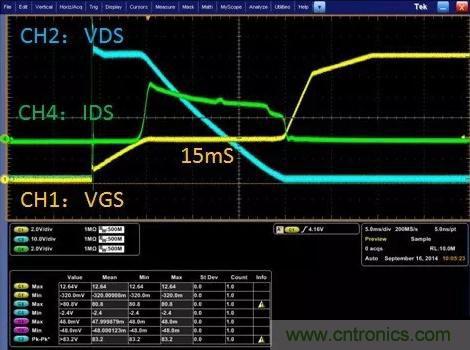

圖7:通信系統板卡熱插撥波形

在電池保持板PCM過流關斷的過程中,從波形可以看到:功率MOSFET同樣也有較長的一段時間工作于線性區。

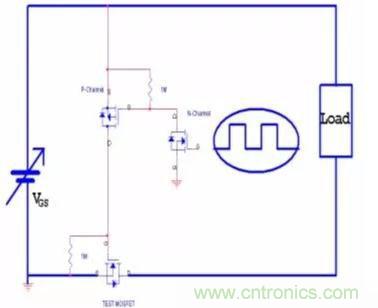

圖8:電池保持板電路

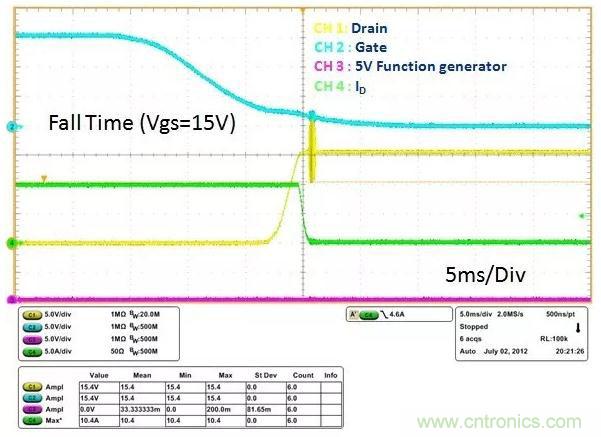

圖9:電池保持板關斷波形

在一些輸出電壓需要低噪聲的應用,如輸出為12V、24V的供電電源,通常在開關電源輸出的后面接線性的穩壓器來降低噪聲,由于成本考慮或找不到合適的集成線性穩壓調節器,一般采用分立元件方案組成線性穩壓調節器,使用中壓的功率MOSFET作為調整管;在一些風扇或電機調速的應用中,也是采用功率MOSFET作調整管,通過控制VGS的電壓,來調節漏極的電流,從而控制風扇、電機的轉速。這些應用中,功率MOSFET完全工作在線性區。

然而,在開關電源中,功率MOSFET工作在完全關斷或完全導通狀態,通過線性區的速度比較快,也就是驅動電壓VGS從閾值電壓VGS(th)開始,到米勒平臺結束的這段時間,比較快,即使如此,也產生了較大的開關損耗。

功率MOSFET工作完全工作在線性區或者長的時間工作在線性區,會產生非常大的功率損耗,產生高的熱應力;同時由于工作電壓高,內部電場大,容易發生單元熱不平衡而局部失效的問題。功率MOSFET工作于線性區的這些問題,將用多篇文章進行論述,給出一些設計的參考思路。

2、功率MOSFET線性區工作

功率MOSFET也有三個工作狀態,在漏極導通特性曲線上,對應的是三個工作區:截止區,線性區和可變電阻區。如圖10所示。注意到:MOSFET的線性區有時也稱為:恒流區或飽和區。

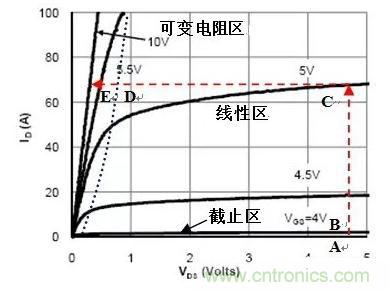

圖10:AOT1404的漏極導通特性

在前面柵極電荷的章節,設計過功率MOSFET的開通過程。在漏極導通特性曲線上,當柵極的驅動電壓加在柵極上時,由于柵極有輸入電容,電容的電壓不能突變,因此,柵極的電壓隨時間線性上升,此時功率MOSFET仍然工作在截止區,圖10中A-B所示。

當柵極的電壓上升到閾值電壓時,漏極開始流過電流,此時,功率MOSFET進入到線性區。隨著柵極的增加,漏極電流也增加,圖10中B-C所示。這個過程中,VDS電壓變化不大,CGD的電容小,因此很快的放電。這一段時間也可稱為di/dt時間段。

漏極電流的變化值等于器件的跨導乘以柵極電壓的變化值。


當漏極的電流達到系統的最大允許電流時,此時漏極電流不再增加,維持最大值并保持恒定,因此,柵極的電壓受到跨導的限制,也要保持恒定,圖10中C-D所示。

此時,功率MOSFET會在一段時間內工作在米勒平臺區,即相對穩定的恒流區。柵極處于米勒平臺區保持恒定的原因在于:漏極電壓VDS開始降低,那么導致Crss兩端的電壓VGD也會隨之急劇的變化。


從上式可以看到,只有大的電流才能產生大的VGD變化率,來抽取Crss的電荷,因此幾乎所有柵極的電流都被Crss抽走。同時,Crss是一個動態參數,在漏極電壓變化的過程中,Crss的電容值也會急劇的增加,此時動態的Crss主導著輸入電容,這樣,電容CGS相對而言其回路幾乎沒有電流,因此,柵極的電壓會維持恒定,從而產生米勒平臺。這一段時間也可稱為dv/dt時間段。

當Crss的電荷全部抽走后,米勒平臺結束,同時,VDS電壓也降到最低值,即電流和此時的RDS(on)乘積。隨后柵極電壓繼續增加,增加到驅動電壓的最大值,如圖10中D-E所示,此時功率MOSFET進入可變電阻區。

整個過程中,A-B為截止區,D-E為可變電阻區,B-C-D為線性工作區。線性區產生開關損耗,對于一個開關周期,此時間段越長,開關損耗越大。

來源:松哥電源
