手持終端的電源管理系統模型介紹

發布時間:2019-02-19 責任編輯:xueqi

【導讀】以下介紹電源管理系統的3種模型的優缺點對比分析,這3種模型分別是:分立電源管理系統,充電IC充當部分管理的方式,PMU管理方式。

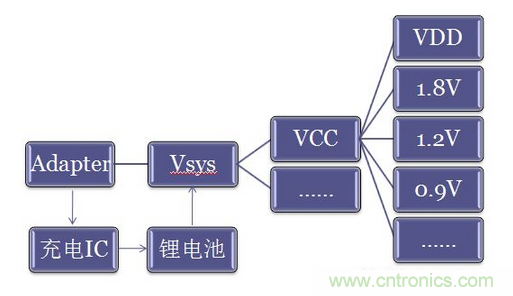

下圖為一般電源管理系統,原始分立電源管理系統,模型一:


或者,

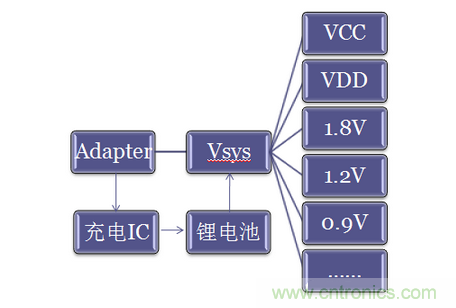

充電IC充當部分管理的方式(模型二)

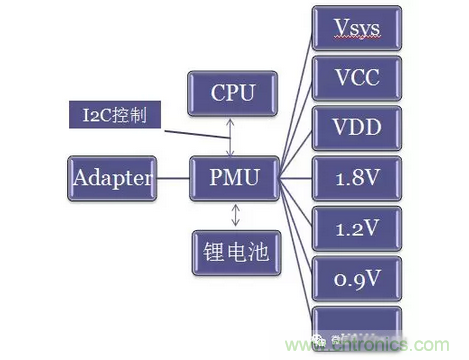

PMU管理方式(模型三)


1)分立電源方案:缺點,器件數量多,占PCB面積多。優點,器件替代較多,容易尋找貨源,輸出電源容易設計,比較靈活。

2)PMU方案:缺點,PMU轉換效率差,散熱較差,輸出電壓的帶載能力差,供貨資源少。優點,集成度高,器件數量少,占PCB面積少,多電源輸出。

3)未來電源管理為智能的管理方案,可通過I2C等通訊方式實現整個電源的設置及監控,使電源更加準確的輸出和健康狀態的監控,效率更高。

充電IC的介紹

•鋰電池現在是移動終端中必備模組。
•有單節、雙節、多節設計
•不同的充電IC適用不同的要求

•常用的充電IC:例如,MPS的MP6215、MP6225等,為基礎的充電方案。
•在電源系統中,如模型一,只能供電池充電,電源管理、控制,只能通過外搭電路控制。
•缺點:器件多,占用CPU的I/O端口多,智能化低。

•優化的充電IC,例如:TI的BQ24725A等。
•為模型二,可提供充電功能、監控、設置、路徑管理等。
•基本實現充電和供電、供電路徑控制管理,實現初步智能化

•有的PMU中帶鋰電池充電功能,一般為單節鋰電池,采用DC-DC BUCK方式,可實現一般電流的充電。
•有PMU可實現輸出電流的控制監控,部分電源路徑管理。
•缺點,充電電流有限,充電電壓固定,電池相關健康參數無法獲得。

DC-DC、LDO

•Vsys轉換為我們所需要的通用電源5V、3.3V、1.8V、1.2V、0.9V等,一般小系統的電源有3.3V、1.8V、1.2V、0.9V,有的也有1V等,不同的平臺不同,根據具體需求設計。
•稍大電流的電源采用DC-DC。•DC-DC中有boost和buck方式,即:升壓、降壓方式。
•電流要求不大的電源,采用LDO。
•DC-DC,設計電流較大,輸出電壓靈活,效率較高,器件較多,一般需要外部電感和電容,有的需要上下MOS使用PWM。
•LDO器件小、少,輸出電壓固定,電流較小。

來源:元器件知識大全  作者:梁增輝
