二極管的結構,種類,主要參數及其應用
發布時間:2019-02-19 責任編輯:xueqi
【導讀】將PN節用外殼包裝起來,并加上電極引線就構成了半導體二極管,簡稱二極管。下面將介紹二極管的結構,種類,主要參數及其應用。
主要供應商有:NXP,DIODES,F(xiàn)AIRCHILD,LRC,ON,INFINEON等。
1.二極管的結構
二極管的幾種常見結構主要有點接觸型,面接觸型和平面型。詳情如下:
1)點接觸型二極管是由一根金屬絲經過特殊工藝與半導體表面相接,形成PN節。因而面積較小,不能通過較大的電流,但其節電容較小,一般在1pF以下,工作頻率可達100MHz以上,因此適用于高頻電路和小功率整流。
2)面接觸型二極管是采用合金工藝制成的。節面積大,能夠流過較大的電流,但其結電容大,因而只能在較低頻率下工作,一般僅作為整流管。
3)平面型二極管是采用擴散法制成的。結面積較大的可用于大功率整流,結面積小的可作為脈沖數字電路中的開關管。
2.二極管的導電特性
二極管最重要的特性就是單方向?qū)щ娦浴T陔娐分?,電流只能從二極管的正極流入,負極流出。下面簡單地說明二極管的正向特性和反向特性。
1)正向特性
在電子電路中,將二極管的正極接在高電位端,負極接在低電位端,二極管就會導通,這種連接方式,稱為正向偏置。必須說明,當加在二極管兩端的正向電壓很小時,二極管仍然不能導通,流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值(這一數值稱為“門檻電壓”,鍺管約為0.2V,硅管約為0.6V)以后,二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變(鍺管約為0.3V,硅管約為0.7V),稱為二極管的“正向壓降”。
2)反向特性
在電子電路中,二極管的正極接在低電位端,負極接在高電位端,此時二極管中幾乎沒有電流流過,此時二極管處于截止?fàn)顟B(tài),這種連接方式,稱為反向偏置。二極管處于反向偏置時,仍然會有微弱的反向電流流過二極管,稱為漏電流。當二極管兩端的反向電壓增大到某一數值,反向電流會急劇增大,二極管將失去單方向?qū)щ娞匦?,這種狀態稱為二極管的擊穿。
3. 二極管的主要參數及選型
二極管的參數表征了二極管性能的好壞及適用范圍。下面將簡單介紹普通二極管的主要參數。
1)反向擊穿電壓UBR
二極管反向擊穿時的電壓值。擊穿時反向電流劇增,二極管的單向?qū)щ娦员黄茐?,甚至過熱而燒壞。
2)前向電壓Vf(Forward Voltage)
3) IF(AV) (AverageRectified Forward Current)
最大正向工作電流。是指二極管長期連續工作時允許通過的最大正向電流值。因?yàn)殡娏魍ㄟ^(guò)管子時會使管芯發熱,溫度上升,溫度超過容許限度(硅管為140左右,鍺管為90左右)時,就會使管芯過熱而損壞。所以,二極管使用中不要超過二極管額定正向工作電流值。
3)反向電流 IR (Reverse Leakage)
反向漏電流指二極管加反向峰值工作電壓時的反向電流。反向電流大,說明管子的單向?qū)щ娦圆?,因此反向電流越小越好。反向電流受溫度的影響,溫度越高反向電流越大。硅管的反向電流較小,鍺管的反向電流要比硅管大幾十到幾百倍。值得注意的是反向漏電流與溫度有著密切的關系,大約溫度每升高10,反向電流增大一倍。例如2AP1型鍺二極管,在25時反向電流若為250uA,溫度升高到35,反向電流將上升到500uA,依此類推,在75時,它的反向漏電流已達8mA,不僅失去了單方向?qū)щ娞匦裕€會使管子過熱而損壞。又如,2CP10型硅二極管,25時反向電流僅為5uA,溫度升高到75時,反向電流也不過160uA。故硅二極管比鍺二極管在高溫下具有較好的穩定性。
4) 微變電阻 rD
如圖2-1-1-2所示,rD是二極管特性曲線上工作點Q 附近電壓的變化與電流的變化之比:rD=△UD/△iD
顯然,rD是對Q附近的微小變化區域內的電阻。
5) 二極管的極間電容
二極管的兩極之間有電容,此電容由兩部分組成:勢壘電容CB和擴散電容CD。
勢壘電容:勢壘區是積累空間電荷的區域,當電壓變化時,就會引起積累在勢壘區的空間電荷的變化,這樣所表現出的電容是勢壘電容。
擴散電容:為了形成正向電流(擴散電流),注入P 區的少子(電子)在P 區有濃度差,越靠近PN結濃度越大,即在P 區有電子的積累。同理,在N區有空穴的積累。正向電流大,積累的電荷多。這樣所產生的電容就是擴散電容CD。
CB在正向和反向偏置時均不能忽略。而反向偏置時,由于載流子數目很少,擴散電容可忽略。
4. 二極管的應用
二極管的應用及其廣泛,下面例舉幾種常用的應用電路。
1)直流穩壓電路

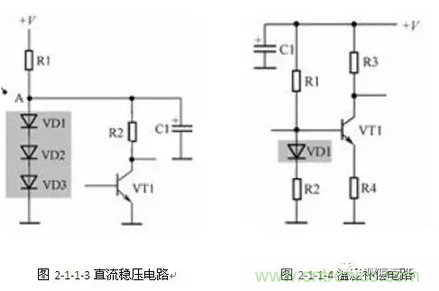

二極管簡易穩壓電路中主要利用二極管的管壓降基本不變特性。二極管的管壓降特性:二極管導通后其管壓降基本不變,對硅二極管而言這一管壓降是0.6V左右,對鍺二極管而言是0.2V左右。上圖所示是由普通3只二極管構成的簡易直流穩壓電路。電路中的VD1、VD2和VD3是普通二極管,它們串聯起來后構成一個簡易直流電壓穩壓電路。圖2-1-1-3.
2)溫度補償電路
PN結導通后的壓降基本不變,但不是不變,PN結兩端的壓降隨溫度升高而略有下降,溫度愈高其下降的量愈多,當然PN結兩端電壓下降量的絕對值對于0.6V而言相當小,利用這一特性可以構成溫度補償電路。上圖所示是利用二極管溫度特性構成的溫度補償電路。圖2-1-1-4.
3)控制電路

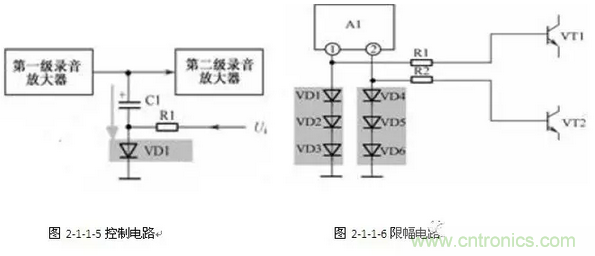

二極管導通之后,它的正向電阻大小隨電流大小變化而有微小改變,正向電流愈大,正向電阻愈?。环粗畡t大。利用二極管正向電流與正向電阻之間的特性,可以構成一些自動控制電路。如圖9-43所示是一種由二極管構成的自動控制電路,又稱ALC電路(自動電平控制電路),它在磁性錄音設備中(如卡座)的錄音電路中經常應用。圖2-1-1-5。
4)限幅電路
二極管最基本的工作狀態是導通和截止兩種,利用這一特性可以構成限幅電路。所謂限幅電路就是限制電路中某一點的信號幅度大小,讓信號幅度大到一定程度時,不讓信號的幅度再增大,當信號的幅度沒有達到限制的幅度時,限幅電路不工作,具有這種功能的電路稱為限幅電路,利用二極管來完成這一功能的電路稱為二極管限幅電路。圖2-1-1-6所示是二極管限幅電路。在電路中,A1是集成電路(一種常用元器件),VT1和VT2是三極管(一種常用元器件),R1和R2是電阻器,VD1~VD6是二極管。
5)開關電路

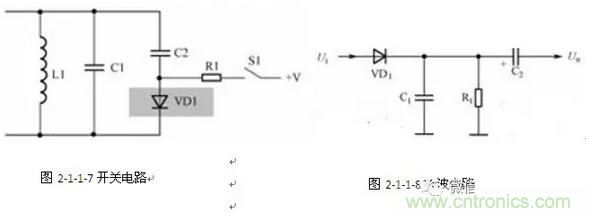

開關二極管同普通的二極管一樣,也是一個PN結的結構,不同之處是要求這種二極管的開關特性要好。當給開關二極管加上正向電壓時,二極管處于導通狀態,相當于開關的通態;當給開關二極管加上反向電壓時,二極管處于截止?fàn)顟B(tài),相當于開關的斷態。二極管的導通和截止?fàn)顟B(tài)完成開與關功能。開關二極管就是利用這種特性,且通過制造工藝,開關特性更好,即開關速度更快,PN結的結電容更小,導通時的內阻更小,截止時的電阻很大。圖2-1-1-7。
6)檢波電路
圖所示是二極管檢波電路。電路中的VD1是檢波二極管,C1是高頻濾波電容,R1是檢波電路的負載電阻,C2是耦合電容。圖2-1-1-8。
