交流接觸器接線技巧
發布時間:2020-02-28 責任編輯:xueqi
【導讀】交流接觸器如何接線呢?A1、A2 是這個接觸器的線圈,接到控制電路里面去,通過控制這個接觸器的線圈(A1、A2)來實現控制住電路部分的電機(以小控大)。
1、3、5接三相電源,(主電路部分)
2、4、6接三相電機
A1、A2 是這個接觸器的線圈,接到控制電路里面去,通過控制這個接觸器的線圈(A1、A2)來實現控制住電路部分的電機(以小控大)。
13、14表示這個接觸器的輔助觸點,NO表示為常開,也就是沒通電的情況下13、14是斷開的,通電后13、14是閉合的。放在控制電路部分用來自鎖(并聯在啟動按鈕上),達到連續運行的目的。

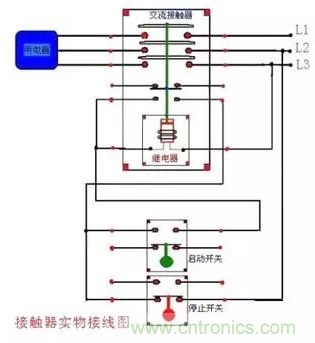

首先電源三相分別接接觸器的主觸點L1,L2,L3,再?gòu)慕佑|器的T1,T2,T3接出三根線接電機的三個接線柱,以上是主電路。
控制電路:從L1引出一根線接停止按鈕(停止按鈕是常閉的,啟動按鈕是常開的,這個應該知道吧!)從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點的一端,然后從啟動按鈕的另一端接輔助觸點的另一端(這部分也就是自鎖),從這一端出來的線接線圈A1,線圈A2出線接L2或L3。
首先我們先了解施耐德交流接觸器的幾個基本常識交流接觸器有兩個基本東西,主觸頭和輔助出頭,主觸頭故名思議就是用來和用電器接觸的或者接在主回路上,輔助觸頭就是接在控制回路上,用來控制主回路的。
