本文說明如何將3 A LT3033極低壓差穩壓器(VLDO)并聯產生3 A以上電流并改善散熱情況。利用LT3033的內置輸出電流監測功能可以簡化并聯電路的設計，實現均流。



LT3033的輸入電壓范圍是1.14 V至10 V， 輸出電壓可低至0.2 V，負載電流可達3 A。在滿負載時的壓差僅95 mV。工作時靜態電流為1.8 mA，關斷時降至22μA?？捎捎脩粼O(shè)定的限流功能和熱保護使其具有高電流、低電壓應用所必需的魯棒性。



參考設計：3 A、單VLDO應用



圖1顯示LT3033通過1.2V輸入電源提供0.9V、3A的輸出。IN和OUT引腳需要至少10 μF的極低ESR陶瓷電容，以保持穩定性。在VOUT和ADJ引腳之間增加一個前饋電容(CFF)，可改善瞬態響應并降低輸出電壓噪聲。在REF/BYP引腳到GND之間設置10 nF旁路電容通常可在10 Hz至100 kHz帶寬內將輸出電壓噪聲降至60 μV rms，并軟啟動基準電壓源。調節所需的最小輸入電壓等于調節輸出電壓VOUT加上壓差或1.14 V，取其較大值。演示板見圖2。

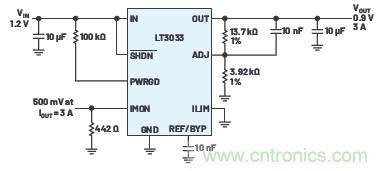

圖1.LT3033典型應用。



圖2.LT3033演示板。



客戶可以通過在ILIM引腳與GND之間連接一個電阻自行設定限流值，在寬溫度范圍內精度可達±12%。當輸入與輸出的差分電壓超過5 V時，具有折返功能的內部限流會替代外部限流。



LT3033通過測量IMON到GND的電阻電壓來實現輸出電流監測。IMON引腳是芯片內部PNP的集電極，它以1:2650的比率鏡像LT3033輸出PNP的電流。當電阻電壓不高于VOUT–400 mV時，它與輸出電流成正比。



該輸出電流監測功能有助于實現多個LT3033的均流。



盡管LT3033的尺寸很小，但它仍然集成了許多保護功能，包括具有折返功能的內部限流、熱限制、反向電流和電池反接保護。



兩個LT3033并聯用于6 A應用

對于需要3 A以上電流的應用，可以利用其電流監測功能將多個LT3033并聯。圖3顯示兩個LT3033以及兩個2N3904 NPN器件通過并聯，以產生1.5 V、6 A輸出。每個器件的IN引腳和OUT引腳分別相連。一個LT3033充當主器件，控制另一個LT3033從器件。



將IMON引腳與NPN電流鏡組合使用，可創建一個簡單的放大器。該放大器將電流注入LT3033從器件的反饋分壓器中，強制使每個LT3033的IMON電流相等。100 Ω電阻可在滿負載條件下提供113 mV的發射極負反饋，以確保良好的電流鏡匹配。LT3033從器件的輸出電壓設置為1.35 V，比電路輸出低10％，以確保LT3033主器件掌握控制權。LT3033從器件的反饋電阻拆分成多個區段，以確保為從器件的NPN提供足夠的裕量。從器件的IMON引腳上添加了一個10 nF電容和5.1 kΩ電阻的組合，對反饋環路進行頻率補償。



盡管該電路可以提供6 A的負載電流，但由于兩個NPN器件之間的失配導致電路板上熱量分布不均勻，從而限制了均流精度。使用匹配的單芯片晶體管（例如，ADI公司的MAT14）來代替兩個分立式NPN器件，可以獲得更高的均流精度。MAT14是一款四通道單芯片NPN晶體管，具有出色的參數匹配性能。其最大電流增益匹配為4%。



圖4比較了使用分立式和匹配的NPN器件時每個LDO穩壓器的相應輸出電流。與2N3904相比，MAT14電流鏡的電流失配率從5.3%降至1.6%。

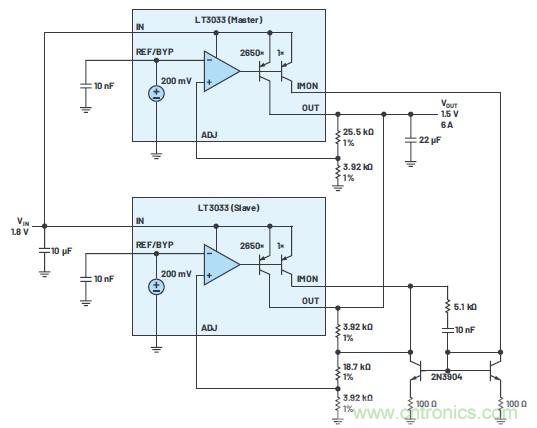

圖3.兩個LT3033并聯。

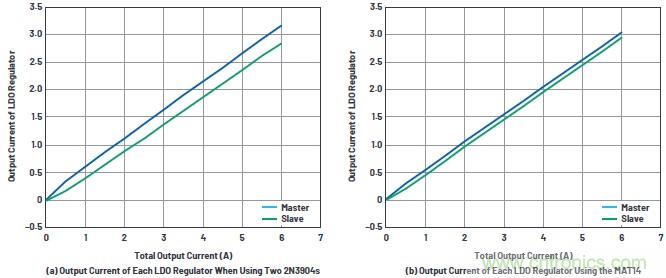

圖4.通過使用匹配的MAT14單芯片四通道三極管和并聯LDO穩壓器，降低了均流失配。

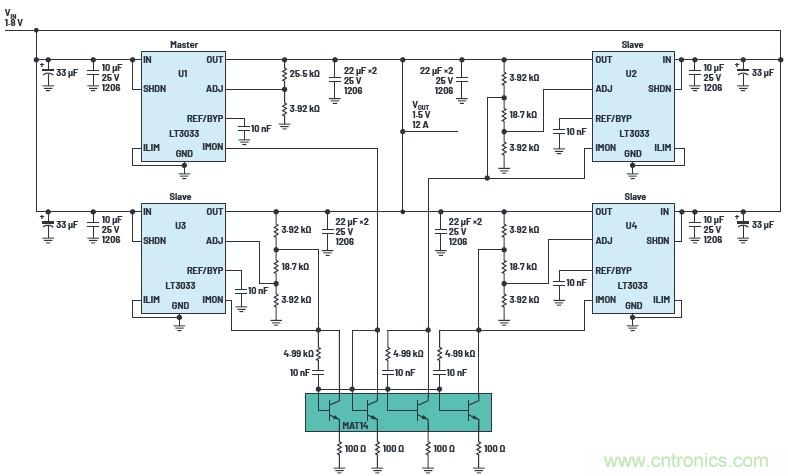

圖5.采用MAT14，四個LT3033并聯。

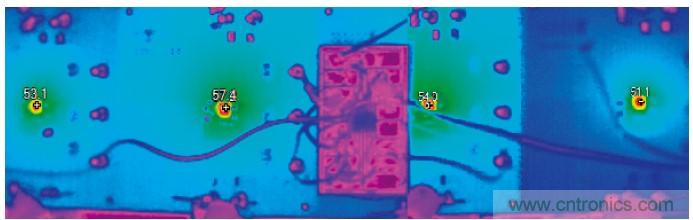

圖6.四個LT3033并聯時的熱性能。



使用匹配元件并聯四個LT3033，以實現平衡均流和均勻散熱



通過擴展電流鏡和添加LT3033從器件，該并行電路架構可根據需要擴展，使用更多LT3033。圖5顯示使用MAT14、四個LT3033并聯的均流解決方案。熱性能如圖6所示。四個LT3033的溫度在51°C至58°C范圍內?？紤]每個器件沿輸入走線的壓降，電路板上散熱均勻，表明該解決方案實現了平衡均流。圖7顯示在1.8 V輸入下運行提供1.5 V輸出、12 A電源的瞬態響應。

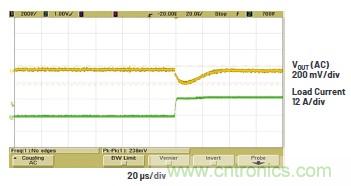

圖7.四個LT3033并聯的負載瞬態響應。



結論



LT3033是一款3A VLDO穩壓器，采用3 mm × 4 mm封裝。其內置輸出電流監測功能，將多個LT3033 VLDO穩壓器并聯即可用于大電流應用。LT3033在滿負載條件下的典型壓差僅為95 mV，非常適合低輸入電壓至低輸出電壓的大電流應用，與開關穩壓器的電效率相當。其他特性包括可設定限流、電源良好標志和熱限制，可提供可靠和穩定的解決方案。電池供電系統可受益于低靜態電流和電池反接保護。
