【導讀】本文將繼續介紹另一款跨導放大器 — 電流模式放大器OPA615，并將介紹將其用于開發高輸出電流的電流脈沖源。對于本次實驗，將會使用鮮為人知的OPA615放大器。如果查看產品說明書，您就會發現這款放大器最初是作為模擬視頻功能的 DC 恢復功能開發的，幾年前被集成到更低功耗的更小外形封裝中。
本文將繼續介紹另一款跨導放大器 — 電流模式放大器OPA615，并將介紹將其用于開發高輸出電流的電流脈沖源。對于本次實驗，將會使用鮮為人知的OPA615放大器。如果查看產品說明書，您就會發現這款放大器最初是作為模擬視頻功能的 DC 恢復功能開發的，幾年前被集成到更低功耗的更小外形封裝中。OPA615器件的優勢在于它具有兩個跨導放大器和一個集成開關。這三個元件的結合能夠使器件具備極高的靈活性，實現納秒脈沖積分器以及采樣保持功能。開關速度很快，控制延遲時間為 2.5ns。查看圖 1 中的OPA615方框圖。

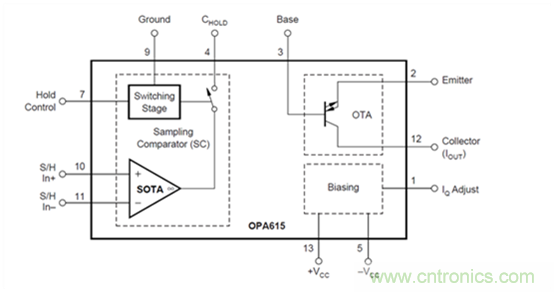

圖 1：OPA615方框圖
如圖 1 所示，第一個跨導放大器其實是一個比較器，實際上是緊挨一個開關的差分對輸入。注意：該比較器輸出是一個電流源。比較器與開關組成采樣比較器 （SC），這正是其優勢所在。運算跨導放大器 （OTA） 模塊在這里可以忽略。
這里的幾個重要參數是 SC 模塊的 350MHz 帶寬及 ±20mA 輸出電流容量以及開關的 2.5ns 控制傳輸延遲時間。為了增大輸出電流，我們將依次使用兩個電流鏡來提供所需的電流放大功能。一個電流鏡采用 NPN 晶體管，另一個則采用 PNP 晶體管，如圖 2 所示。
圖 2：脈沖電流源方框圖
盡管 SC 的輸出是雙極性，但我們開發的是單極性輸出，可快速評估該電源的可行性和性能。
我們將晶體管陣列用于電流鏡實施，最初是想獲得 200mA 以上的電流，但是由于封裝的散熱限制，只能在每個電流鏡中加入三個四晶體管陣列，總共 12 個晶體管。因此，電流鏡比例是 1:11。在每個晶體管中保持相同的電流密度，避免局部過熱，敬請參見圖 3。
圖 3：NPN 電流鏡的實施
下列圖 4 給出了針對 1.8A 500ns 電流脈沖和 200mA 5ms 電流脈沖的脈沖響應。

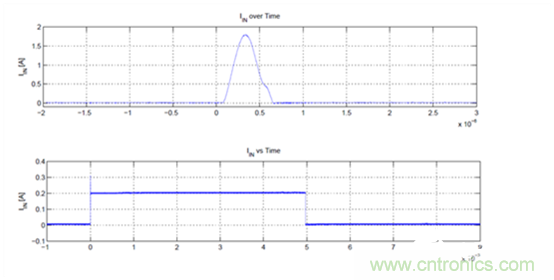

圖 4：1.8A 500ns 電流脈沖（上），200mA 5ms 電流脈沖（下）
為避免負載引起的電流源電壓合規性限制問題，我們選擇用晶體管來處理 60V 電壓，并從 ±5V 電源單獨調整電源。在上圖中，+20V 用于電流源，而 ±5V 則用于OPA615的電源。
