精彩博客:三步辨別“最快”WiFi路由器,只要10分鐘!
發布時間:2015-09-04 責任編輯:sherry
【導讀】當今的WiFi武林,唯快不破,而Google的OnHub作為一款造型新穎的WiFi路由器 ,由TP-Link代工,13根天線,是否已將無線性能發展到了極致?國產路由器廠商從谷歌身上應該能夠看到怎樣的技術趨勢?普通的消費者又能從中得到哪些挑選路由器的技巧?本文用10分鐘,進行深入淺出的分析。
一般評測機構只能從Google官網上逐字逐句地翻譯,這種事情,在我這里不會發生:)

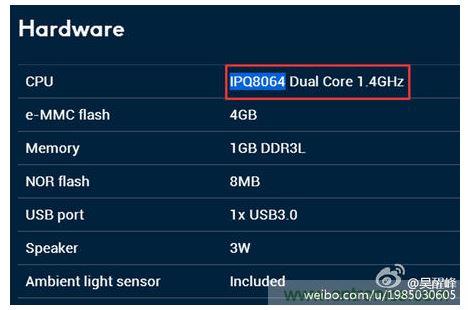

第一步: 看芯片型號,逼格立顯
——消費者看到芯片廠商及型號,心里就基本清楚這款路由器的定位了:是主打高端產品線,還是低端產品線。
詳解:
A.WiFi路由器芯片,基本上能夠決定這臺路由器的50%以上無線性能:當代無線通信越來越快,大部分歸功于通信算法的進步,而這些算法,基本都在基帶芯片里面。
B.不同的芯片所給的參考設計優化程度并不一樣,廠商ODM那邊進行二次開發的難度也有很大的差別——一般來說是一分錢一分貨,高通通過技術優勢有溢價,也是可以理解,而用低端芯片,遺留給廠家和消費者的“**”可能也會更多。
C. 至于存儲的大小、USB3.0的用途,就毋庸我多說了。
第二步:看支持的協議、頻率及空分流數

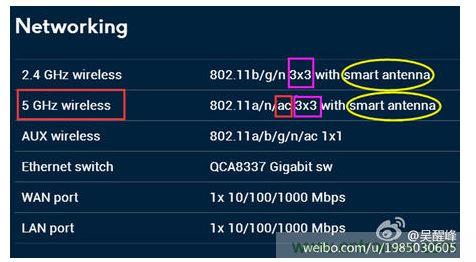

一般芯片選定,基本上能夠支持的頻率和協議也就定了,如OnHub能夠支持5GHz的802.11n和802.11ac:
請注意上圖粉紅框標注的“3x3”,指的是空分復用(Spatial multiplexing),一般比較準確的描述應該是3x3:3,冒號后面的3代表的是3個data stream,通俗一點地(但不準確)形容,即WiFi路由器有3根天線,每根天線發出一條數據流,接收端(比如手機或筆記本)有3根天線進行接收,這樣能夠?qū)崿F(xiàn)3倍于單流的數據吞吐量——理論極限,并不代表實際可以/容易達到。其實,設計上玩成3x3:3沒什么技術含量,因?yàn)檫@是芯片決定/建議給廠商的——廠商真正有內涵的,可以做成3x3:2。
================插播兩個問題=================
問題1:既然OnHub支持的是3x3:3,按照上段解釋,路由器只需要在2.4GHz和5GHz各配3根天線就行了,為什么官網號稱各配了6根天線,加上一個額外天線,共計13根天線呢?
問題2:如果待購的幾個路由器芯片是同一個型號,空分復用流數也一樣,是不是意味著其無線性能也一樣呢?
============================================
——直到第二步,其實都是與芯片直接相關的能力,國內不少?gòu)S家做路由器和做手機一樣,圍繞芯片的參考設計,做二次開發,在底層技術上很難有自己的核心競爭力。
接著往下看,重點來了!
第三步:仔細辨別“智能天線”技術:

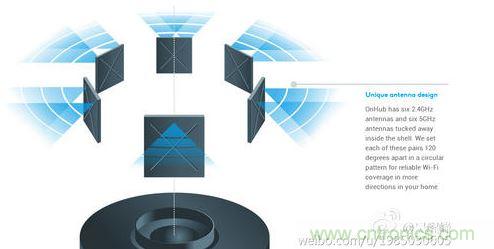

上圖是OnHub官網的一個示意圖,OnHub號稱在2.4GHz和5GHz分別做了6根天線,并各自排成一圈,使之有更好的覆蓋。官網有稱之為smart antenna,或Unique antenna design,但沒有做進一步的說明,以下為我的猜測,供參考:
A. 2.4GHz與5GHz頻段的天線分開做,可以在各自頻段保持更好的特性:比如天線增益和效率;
B. 6根天線的使用:谷歌很有可能通過內部算法(不在基帶芯片上?。┻M(jìn)行動態的優化組合,分配以3 stream,使最終的吞吐量維持在較高水準。(后文將這種智能天線稱為為動態組合天線)
——類似的技術在Ruckus、H3C、Netgear的WiFi路由器中均有用到!
(我們?cè)诘诙街刑岬竭^(guò),spatial multiplexing是MIMO技術中成倍提高吞吐量的關鍵,但3 stream是否能夠達到理論上的3倍于單流的極限速率,取決于天線和信道特性,簡單一點說,要讓三個數據流之間互不相關,比如說,我可以選擇使用不同極化和方向的天線)
在WiFi上使用智能天線的一個附加好處,是可以在保持總發射功率不變的前提下,增大目標方向的信噪比,并同時減少其他方向的干擾,這對MAC層存在競爭的WiFi組網模式來說尤其有益:不僅可以提高單臺終端的速率,而且可以提高接入終端的數量。
PS:
支持802.11ac的路由器,都會在自己的宣傳頁上標注,說自己“支持Beamforming”(波束賦形),有時候,這種波束賦形也被稱為“智能天線”,而其實不是他們驗證過這臺路由器真正能夠從Beamforming獲得多少好處,而是芯片按照802.11ac的要求具備了該功能,于是就被宣傳成一個重大賣點——其實,即使芯片自身,也很可能沒有對beamforming的有效性做過準確而量化的評估(一般做的是傳導的測試)
結論:我們通常認為,Beamforming在WiFi實際使用中的有效性是不樂觀的,而相比之下,類似動態組合天線這種方法,至少在Ruckus產品系列當中已被證明較為有效——當然,至于OnHub這13根天線究竟還有多少秘密在里面,不做細致的研究,我是無法告訴你的。
