高速設計的三座大山——串聯電阻對信號的影響
發布時間:2015-09-23 來源:sherry 責任編輯:sherry
【導讀】上一期對電阻的應用做了簡單介紹,文章最后提到了端接方式。常見的端接方式有:串聯端接、并聯端接、戴維寧端接、RC端接、二極管端接等。

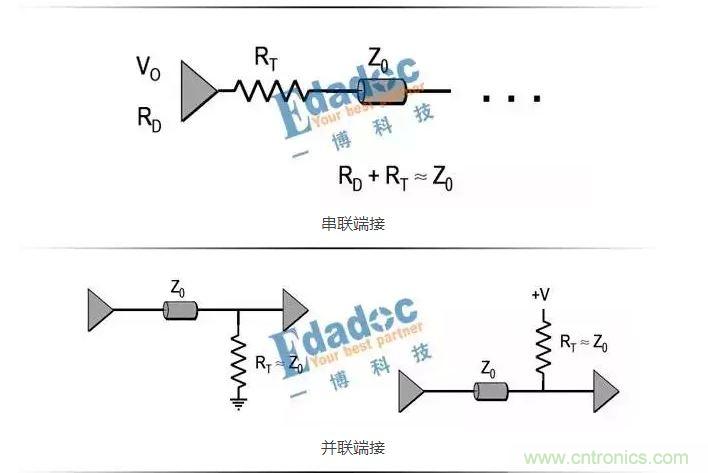

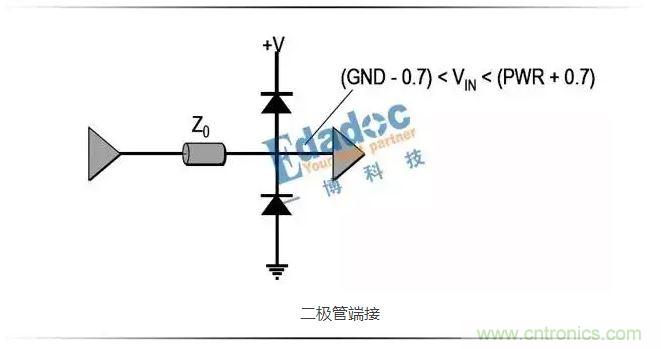

端接示意圖如下:
各種端接都有其優缺點,以后有機會,高速先生會一一對以上各種端接做全面的分析,今天我要說的是:串聯電阻對信號的影響,也就是串聯端接所用的電阻對信號的影響。
先看圖

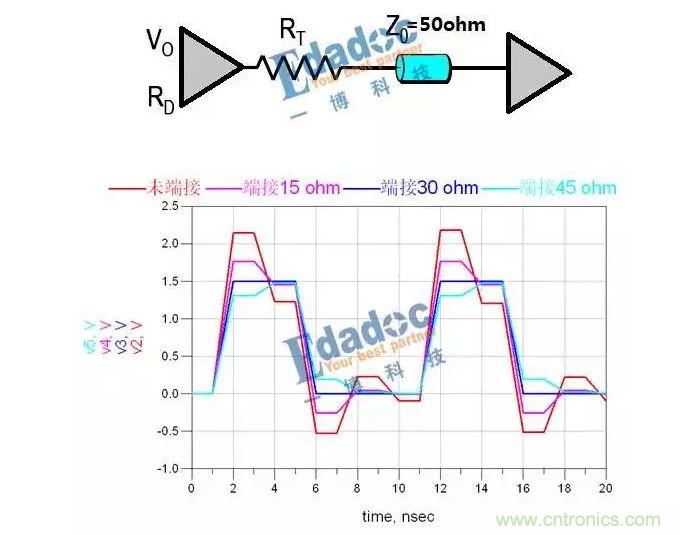

串聯端接電阻的大小會影響信號的上升沿,當串聯電阻變大時,信號的上升沿變緩(另外信號幅值的變化是因?yàn)榉瓷涞脑?,這個在反射詳解系列,有詳細解釋,當端接30ohm時,匹配最好,沒有反射)。
把圖放大,上升沿看的更明顯。
為什么信號的上升沿會變緩了呢?我們來梳理一下,整條鏈路有發送端、串阻、傳輸線、接收端,變化量是串阻的阻值,現象是上升沿變緩。有什么原理即跟R有關,又會導致上升沿變緩呢,最先想到的肯定就是RC濾波器。一階RC濾波器是典型低通濾波器。串聯電阻與傳輸線的等效電容、接收器的輸入電容組成了RC濾波器,限制了信號的帶寬。其影響信號帶寬的原因是:R與C組成RC充電電路,電容兩端的電壓變化V_C=V_S×(1-e^(-1/τ t) ),其中τ=RC,是時間常數,當時間常數越大時,電容兩端的電壓變化越慢,信號邊沿越緩。

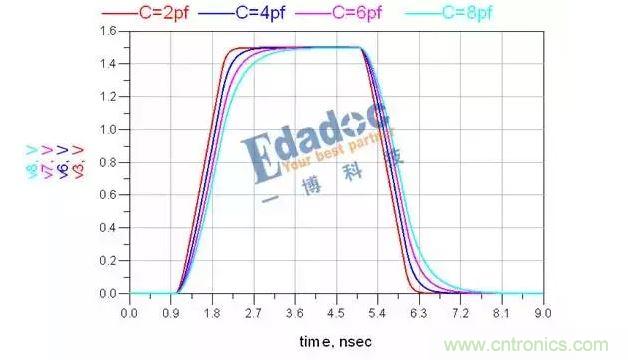

下面我們再來驗證一下,固定串阻阻值不變,改變電容值,當電容阻值變大時,RC時間常數變大,上升沿同樣變緩了。如下圖:
以上就是串阻對信號影響的分析。
