【導讀】無線通信的頻譜有限，分配非常嚴格，相同帶寬的電磁波只能使用一次，為了解決僧多粥少的難題，工程師研發出許多“調制技術”與 “多工技術”來增加頻譜效率，因此才有了3G、4G、5G不同通信時代技術的發明，那么在我們的手機里，是什么元件負責替我們處理這些技術的呢?
調變技術與多工技術
首先我們要了解：“調變技術”與“多工技術”是完全不一樣的東西，讓我們先來看看它們到底有什么不同?
數碼訊號調變技術(ASK、FSK、PSK、QAM)：
將類比的電磁波調變成不同的波形來代表 0 與 1 兩種不同的數碼訊號。ASK 用振幅大小來代表 0 與 1、FSK 用頻率大小來代表 0 與 1、PSK 用相位(波形)不同來代表 0 與 1、QAM 同時使用振幅大小與相位(波形)不同來代表 0 與 1。
好啦，每個人的手機天線要傳送出去的數碼訊號 0 與 1 都變成不同波形的電磁波了，問題又來了，這么多不同波形的電磁波丟到空中，該如何區分那些是你的(和你通話的)，那些是我的(和我通話的)呢?
多工技術(TDMA、FDMA、CDMA、OFDM)：
將電磁波區分給不同的使用者使用。TDMA 用時間先后來區分是你的還是我的，F(xiàn)DMA 用不同頻率來區分是你的還是我的，CDMA 用不同密碼(正交展頻碼)來區分是你的還是我的，OFDM 用不同正交子載波頻率來區分是你的還是我的。
值得注意的是，不論數碼訊號調變技術或多工技術，都是在數碼訊號(0 與 1)進行運算與處理的時候就一起進行，一般是先進行多工技術再進行數碼訊號調變技術(OFDM 除外)，所以多工技術與調變技術必定是同時使用。
數碼調變技術

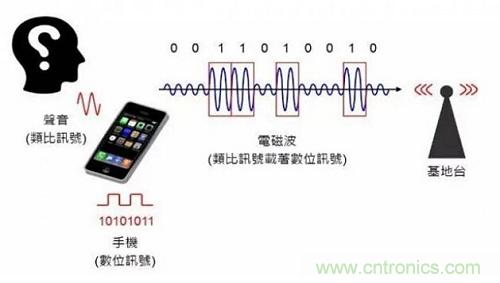

現在的手機是屬于“數碼通訊”，也就是我們講話的聲音(連續的類比訊號)，先由手機轉換成不連續的0與1兩種數碼訊號，再經由數碼調變轉換成電磁波(類比訊號載著數碼訊號)，最后從天線傳送出去，原理如圖所示。
數碼通訊系統架構

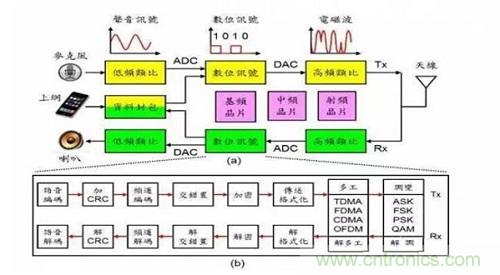

數碼通訊系統的架構如圖所示，使用者可能使用智能手機打電話進行語音通信或上網進行資料通信，我們分別說明如下：
語音上傳(講電話)：聲音由麥克風接收以后為低頻類比訊號，經由低頻類比數碼轉換器轉換為數碼訊號，經由“基頻芯片”進行資料壓縮、加循環式重復檢查碼、頻道編碼、交錯置、加密、格式化，再進行多工、調變等數碼訊號處理。
接下來經由“中頻芯片(IF)”也就是高頻數碼類比轉換器(DAC)轉換為高頻類比訊號(電磁波);最后再經由“射頻芯片(RF)”形成不同時間、頻率、波形的電磁波由天線傳送出去。
語音下載(聽電話)：天線將不同時間、頻率、波形的電磁波接收進來，經由“射頻芯片(RF)”處理后得到高頻類比訊號(電磁波)，再經由“中頻芯片(IF)”也就是高頻類比數碼轉換器(ADC)轉換為數碼訊號。
接下來經由“基頻芯片(BB)”進行解調(De-modulaTIon)、解多工(De-mulTIplexing)、解格式化(De-formatTIng)、解密(De-ciphering)、解交錯置(De-inter-leaving)、頻道解碼(Channel decoding)、解循環式重復檢查碼(CRC)、資料解壓縮(Decoding)等數碼訊號處理，最后再經由低頻數碼類比轉換器(DAC)轉換為低頻類比訊號(聲音)由麥克風播放出來。
資料通信(上網)：基本上資料通信不論上傳或下載都是數碼訊號，所以直接進入基頻芯片(BB)處理即可，其他流程與語音通信類似，在此不再重復描述。
注：通訊的原理就是一大堆的數學，由于手機是我們天天都在用的東西，一般人對通訊感多感少都有些好奇想要進一步了解，但是往往走進教室第一堂課看 到的就是一大堆復雜的數碼：傅立葉轉換(Fourier Transform)、拉普拉斯轉換(Laplace Transform)、離散(Discrete)，立刻就打退堂鼓，為了簡化復雜度讓大家容易看懂，上面對于數碼通訊系統的介紹只是示意，與實際的情況會 有落差，建議有興趣進一步了解的人可以立足于上面的概念，來進一步了解技術細節。
無線通訊系統架構

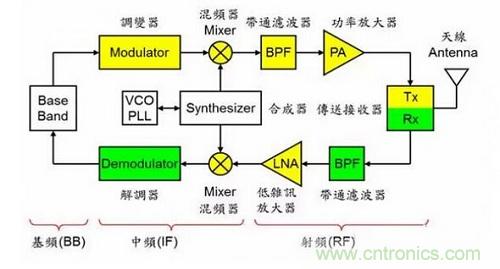

基于前面的介紹，我們來看看智能手機里幾個重要的集成電路(IC)，主要包括：基頻(BB)、中頻(IF)、射頻(RF)三個部份，如圖所示，每個部分都可能有一個到數個集成電路(IC)，也有可能是把數個集成電路(IC)封裝成一個，稱為“系統單封裝(System in a Package，SiP)”，或把數個芯片整合成一個，稱為“系統單芯片(System on a Chip，SoC)”?！?/div>
基頻芯片：屬于數碼集成電路，用來進行數碼訊號的壓縮/解壓縮、頻道編碼/解碼、交錯置/解交錯置、加密/解密、格式化/解格式化、多工/解多工、調變/解調，以及管理通訊協定、控制輸入輸出界面等運算工作，著名的移動電話基頻芯片供應商包括：博通、Marvell、聯發科等。
調變器：將基頻芯片處理的數碼訊號轉換成高頻類比訊號(電磁波)，才能傳送很遠，想要進一步了解通訊原理的人可以參考這里。
混頻器：主要負責頻率轉換的工作，將調變后的高頻類比訊號(電磁波)轉換成所需要的頻率，來配合不同通訊系統的頻率范圍(無線頻譜)使用。
合成器：提供無線通訊電磁波與射頻集成電路所需要的工作頻率，通常經由“相位鎖定回路(PLL：Phase Locked Loop)”與“電壓控制振蕩器(VCO：Voltage Controlled Oscillator)”來提供精準的工作頻率。
帶通濾波器：只讓特定頻率范圍(頻帶)的高頻類比訊號(電磁波)通過，將不需要的頻率范圍濾除，得到我們需要的頻率范圍(頻帶)。
功率放大器：高頻類比訊號(電磁波)傳送出去之前，必須先經由功率放大器(PA)放大，增強訊號才能傳送到夠遠的地方。傳送接收器(Transceiver)：負責傳送(Tx：Transmitter)高頻類比訊號(電磁波)到天線，或是由天線接收(Rx：Receiver)高頻類比訊號(電磁波)進來。
低雜訊放大器：接收訊號時使用，天線接收進來的高頻類比訊號(電磁波)很微弱，必須先經由低雜訊放大器(LNA)放大訊號，才能進行處理。
解調器：接收訊號時使用，將高頻類比訊號(電磁波)轉換成數碼訊號，再傳送到基頻芯片(BB)進行數碼訊號處理工作。
所以手機上傳(講電話)的原理是：先由基頻芯片(BB)處理數碼語音訊號，再經由調變器(Modulator)轉換成高頻類比訊號，由混頻器(Mixer)轉換成所需要的頻率，由帶通濾波器(BPF)得到特定頻率范圍(頻帶)的高頻類比訊號(電磁波)，由功率放大器(PA)增強訊號，最后由傳送接收器(Tx)傳送到天線輸出。
相反的，手機下載(聽電話)的原理是：先由天線傳送過來高頻類比訊號(電磁波)，由傳送接收器(Rx)接收進來，再經由帶通濾波器(BPF)得到特定頻率范圍(頻帶)的高頻類比訊號，由低雜訊放大器(LNA)將微弱的訊號放大，由混頻器(Mixer)轉換成所需要的頻率，由解調器(Demodulator)轉換成數碼語音訊號，最后由基頻芯片(BB)處理數碼語音訊號。
通訊相關集成電路：基頻、中頻、射頻
前面介紹的無線通訊系統后端(Back end)使用基頻芯片來處理數碼訊號，前端(Front end)則所使用的集成電路(IC)大致上可以分為“射頻芯片”與“中頻芯片”兩大類，分別使用不同材料的晶圓制作：
中頻芯片：
又稱為“類比基頻(Analog baseband)”，概念上就是“高頻數碼類比轉換器(DAC)”與“高頻類比數碼轉換器(ADC)”，包括：調變器(Modulator)、解調器(Demodulator)，通常還有中頻放大器(IF amplifier)與中頻帶通濾波器(IF BPF)等，通常由矽晶圓制作的 CMOS 元件組成，可能是數個集成電路，其些可能整合成一個集成電路(IC)。
射頻芯片：
又稱為“射頻集成電路”，是處理高頻無線訊號所有芯片的總稱，通常包括：傳送接收器、低雜訊放大器(LNA)、功率放大器(PA)、帶通濾波器(BPF)、合成器(Synthesizer)、混頻器(Mixer)等，通常由砷化鎵晶圓制作的 MESFET、HEMT元件，或矽鍺晶圓制作的 BiCMOS 元件，或矽晶圓制作的 CMOS 元件組成，目前也有用氮化鎵(GaN)制作的功率放大器，可能是數個集成電路，某些可能整合成一個集成電路(IC)。
