解讀無人機秒變4G基站背后的技術

發布時間:2017-08-16 責任編輯:wenwei

【導讀】8月九寨溝地震,無人機高空基站再一次被用于四川移動,在光纜損毀、基站中斷的九寨溝景區荷葉寨緊急升空投入使用,迅速打通了方圓30多平方公里受災區域的移動通信信號,支持指揮調度。

今年7月,湖南地區遭受嚴重的暴雨侵襲,多地出現通信基站中斷、受損的情況。為保障緊急通訊要求,湖南移動緊急調度了一套無人機高空基站系統,這是無人機高空基站第一次在國內投入實戰,之前的常用方案是應急通訊車,僅為2G,最大服務范圍5公里,且信號不穩定。

8月,無人機高空基站再一次被用于四川移動,在光纜損毀、基站中斷的九寨溝景區荷葉寨緊急升空投入使用,迅速打通了方圓30多平方公里受災區域的移動通信信號,支持指揮調度。

本文是我們推薦來自中國電子科技集團的論文——系留多旋翼無人機通信系統在應急救災通信中的應用,結合市場觀察,盤點基于無人機的通訊基站發展現狀。

如火如荼的高空基站建設

天線高度是影響無線通信覆蓋范圍的主要因素之將天線 升高可以減小地形對電波傳播的影響,甚至可以將超視距通信改變?yōu)橐暰嗤ㄐ?,顯著改善通信鏈路質量 。利用無人機搭載通信載荷升空來改善受地形、地物和地球曲率影響導致的通信問題在國內外已逐漸成為研究和應用的熱點 。

無人機中繼通信很早就起步了,受限于無人機的飛行搭載能力 、滯空時間等因素 ,無人機中繼通信主要選用大中型固定翼無人機 和無人直升機作為通信平臺。

解讀無人機秒變4G基站背后的技術

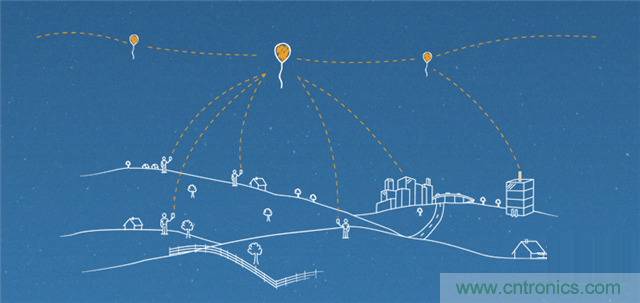

Loon項目實現高空通訊的原理示意

知名的空中網絡基站項目主要包括谷歌的Loon(潛鳥計劃,將中繼器通過熱氣球上升至平流層,續航100天~180天)和臉書的Aquila(天鷹計劃,利用無人機進行激光通信,續航90天);以及近地衛星通信解決方案,來自SpaceX、OneWeb等。此類空中基站的目的多是為了實現廣域的信號覆蓋,解決偏遠地區缺乏基建的問題,以此擴張網絡服務受眾。

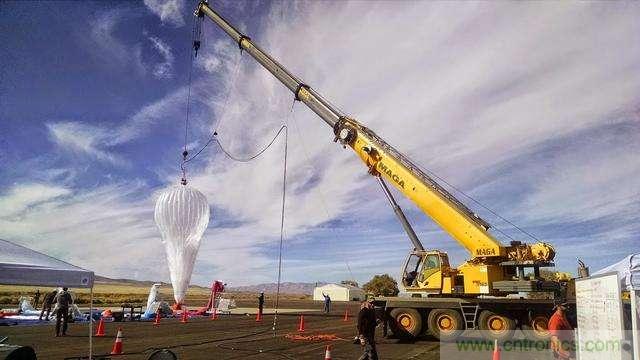

谷歌Loon:天馬行空的氦氣球群

解讀無人機秒變4G基站背后的技術

Loon可以說是一個非常簡單粗暴的項目,起初,項目開發人員將路由器(信號中繼設備)掛在氣象氣球上,讓它飛到10公里高,然后再看看有沒有信號。

經過不斷的演進,氦氣球有了可充封結構,和模塊化的鋁制負載,以及太陽能電池、燃料電池和一些電子元件,使其能夠在溫差變化、高強紫外輻射的條件下保持長時間飛行,并利用算法指揮動力、熱力系統,改變氣球位置進而調節氣球群的布居。據悉,Loon項目已經在新西蘭、斯里蘭卡、澳大利亞、印尼等地進行飛行試驗。

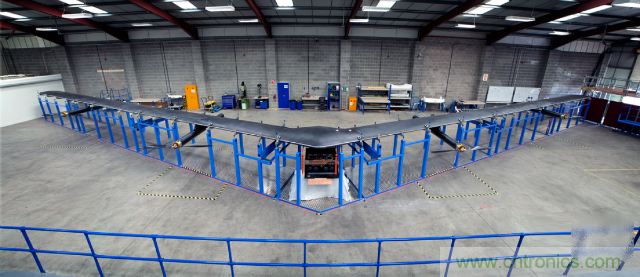

臉書Aquila:波音737那么大的展翼

解讀無人機秒變4G基站背后的技術

2014年,臉書收購英國航空公司Ascenta,為無人機制造以及激光通信做足準備工作。隨后,扎克伯格宣布天鷹計劃,即以無人機為載體,利用激光通信,實現全球三分之二的無線覆蓋率。

據悉,Aquila計劃由氦氣球提升至氣候環境穩定的平流層,白天飛行于9萬英尺,規避商業飛機航線,吸收和貯存太陽能,晚上則飛行于6萬英尺,目標續航時間為一次90天。Aquila將沿著半徑約為3公里的圓形空中區域飛行,F(xiàn)acebook加州實驗室工程師希望它的激光信號能覆蓋半徑約50公里的地面區域。

根據最近媒體披露的Aquila第二次試飛:高度從第一次的655米上升到了約914米,時間上延長了10分鐘,達1小時46分鐘。

低軌道衛星群方面,去年11月,SpaceX向FCC請求,利用可重復使用的獵鷹9號火箭發射4425顆衛星為全球提供高速互聯網,但由于計劃的衛星數過多FCC便是方案仍需審查。相反,初創公司OneWeb獲得了高通、維珍、軟銀的支持,計劃到2019年發射720顆低軌道衛星,并被FCC允許進入美國市場。

解讀無人機秒變4G基站背后的技術

以上通信平臺在實際推廣中往往有些困難,主要因?yàn)椋?/div>

  1. 載荷能力較強 ,飛行高度高 、距離遠 ,滯空工作時間相對較長
  2. 體積大、地面保障系統復雜 、維護保養復雜 、維護成本高 、訓練保障要求高 ;
  3. 發射回收條件要求高 ,需要專門的起降場地;
  4. 靈活性不足從而導致整體滯空時間短;
  5. 需協調飛行空域 。

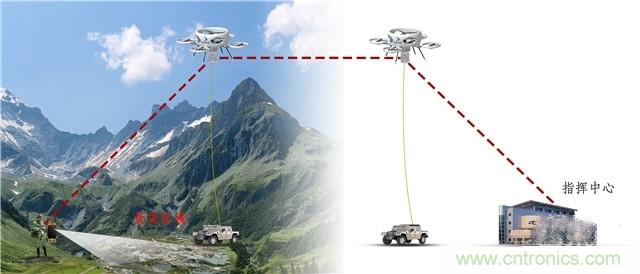

系留式無人機:全天候超靈活

解讀無人機秒變4G基站背后的技術

從需求來看,國內基站建設相對比較完善,但由于幅員遼闊,地理、氣候條件復雜,是全球遭受自然災害最嚴重的國家之一。自然災害導致的光纖、基站受損可使通訊中斷,影響救災組織、指揮調度、人員搜救、次生災害預防等進程。

應急衛星通信系統(國際海事衛星)因搶險現場的搶險單位和人員通信過多而負荷過重不能保證實時通信;北斗衛星系統現階段還只能提供通信簡i吾服務。 許多搶險隊伍因無搶險應急通信系統支持 , 使得搶險現場的信息不能實時送至搶險現場指揮部和后方應急中心。 搶險隊伍在進入災區核心區域和進入后的工作過程中, 與搶險現場指揮部和后方應急中心基本處于通信失聯狀態。

常見的應急通信系統是應急通信車,但當遭遇道路損毀、塌方使其局限了其使用。再加上近兩三年 ,隨著直流無刷電機 、高能鋰聚合物 、多旋翼協同控制等關鍵技術的突破 ,微小型多旋翼無人機日漸成熟。于是,便攜式通訊基站,也即是基于系留式無人機實現的空中應急基站成為一種重要的解決方案。

一般的多旋翼無人機僅能飛行30分鐘至1個小時 ,系留多旋翼無人機可以實現連續不間斷飛行 。與此同時,由于天線高度可隨無人機飛行高度升高,覆蓋角度可隨無人機旋轉方向調整,能更加有效地實現大面積信號覆蓋。

解讀無人機秒變4G基站背后的技術

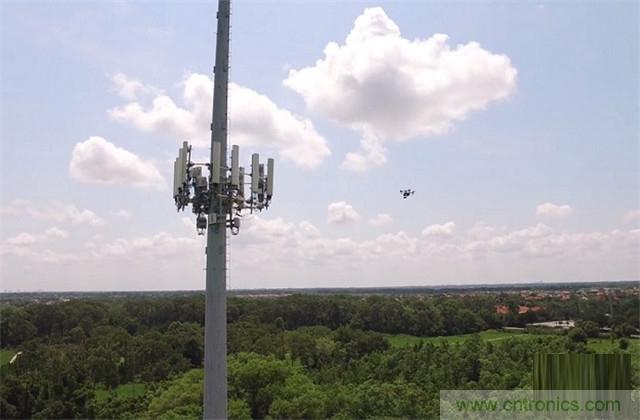

2009年,德國研究人員們初步測試了可提供Wi-Fi網絡信號的無人機。美國運營商AT&T(Flying COW)、Verizon和高通均已測試過基于無人機的機載LTE網絡基站,此外還有日本電信運營商KDDI的雄蜂基站、英國EE的LIVE。

最近,北德克薩斯大學的無人機基站也進行了野外實地測試,據稱將系統傳輸功率上調到10W時,覆蓋范圍可以拓展到整個丹頓市。

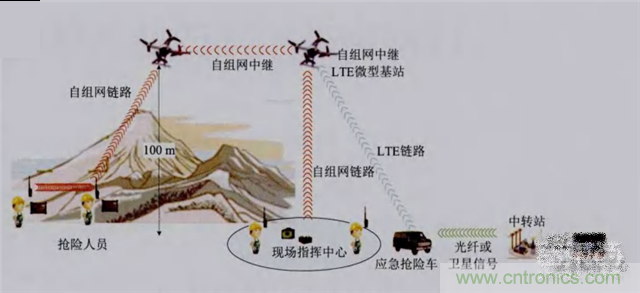

系留式無人機應急通信高空基站具備三大特點:

1、續航時間長:采用光電復合纜,為無人機和RRU供電,續航時間可達8小時,較傳統無人機基站續航時間提升31倍。

2、靈活性強:由小型越野車搭載無人機通信系統,可快速到達通信中斷現場,滿足保障需求。

3、可擴展性強:根據應急通信的不同場景,可靈活配置全向或定向天線,選擇分組化微波或無線環網傳輸設備,安裝模塊化、飛控半自動化,普通人員短期培訓即可上崗。

除了應自然災害下的應急通訊通道需求,系留式無人機還被應用于監視和偵察,如CTTSO出資支持的美國航空環境公司(AeroVironment)的無人機系統Tether Eye,以色列用于邊界監視、新聞采訪的小型無人機產品HoverLite,CyPhy公司與美軍合作的全景攝像袖珍系留無人機Pocket Flyer……

國內方案:華為+移動+創企

解讀無人機秒變4G基站背后的技術

國內系留式無人機的發展主力目前是中國移動,相關應用已經出現在洪澇、臺風、塌方、地震等災害中,并在邊界巡視、基地安全、景區監測、地質勘測、野外作業、森林防火、應急通信、公安反恐、交通監管、新聞采訪、工程監控、環境監測、影視拍攝、科學研究、國防軍工等領域有一些前景。

中國移動的系留式無人機背后還有華為(提供4G基站)和一家創企(卓翼智能科技有限公司)的影子。與兩位大佬合作的這家創企,團隊來自北航、清華、浙大等高校,有多名北航的教授、副教授擔任公司技術顧問,據稱已經獲投數千萬元。

有報道顯示,借助該高空基站迅速建立的應急通信系統,無人機可為方圓5平方公里區域持續提供8小時的穩定信號(一說駐空高度800米時,覆蓋可達20公里),站點部署可在2小時內完成(但本次地震中基站團隊10日下午到達九寨溝,11日上午完成站點開通。實際運用中還有很多具體問題需要解決),平均下載速率為36.4Mbps,上傳速率為5.47Mbps,平均語音MOS值為3.4,可同時為近千個手機用戶提供即時通信服務,保障救援工作順利進行。

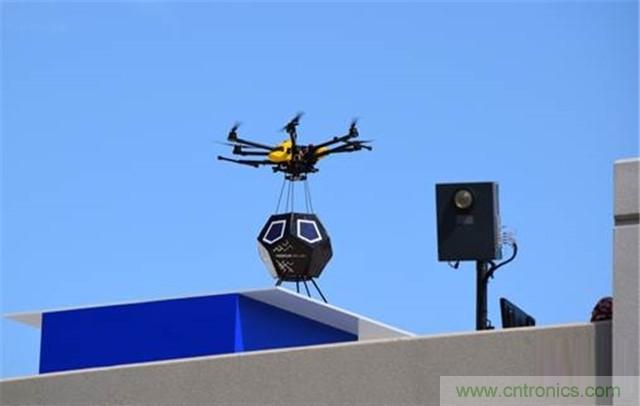

諾基亞F-Cell:無線也能行

解讀無人機秒變4G基站背后的技術

除了系留式無人機,諾基亞貝爾實驗室還提出了F-Cell,集成太陽能電池模塊的無人機基站,以無線的方式實現自我供電、自我配置以及自動連接到網絡,并在聯網后立即開始傳輸高清視頻。由于其靈活性(無線)、大容量、低延時和可擴展性,F(xiàn)-Cell將可以持續解決運營商及企業在小型基站與回傳布線、部署及成本等方面面臨的難題,還被寄望于更為日常的未來廣域網(5G、4G及LTE 4.5)建設。

據悉,F(xiàn)-Cell架構包含位于中心位置的閉環64天線大規模MIMO系統,該系統可以將8個波束分發到8個自供能的(太陽能供電)F-Cell。架構支持頻分雙工(FDD)或時分雙工(TDD)模式的非視距無線網絡,以及多達8個獨立的20MHz信道的并行運行模式,能夠在現有LTE網絡上實現1Gbps的系統吞吐率。未來,該架構將通過擴展,利用更高的頻譜帶寬、新的頻段及更大規模的天線陣列,實現數十Gbps的系統吞吐率。

無人機基站有望成為一種靈活的、續航可靠的通信基站,特別是作為臺風、塌方、地震自然災害、極端條件下的應急方案,系留式無人機基站技術已經成熟,并已有成功的案例;而貝爾實驗室提供的無線小型基站方案則具備更為強大的實用性,不管是在應急方案中解決地面環境不適宜車載系統進入的問題,還是在未來的通訊部署方面。

(來源:中國電子科技集團)
