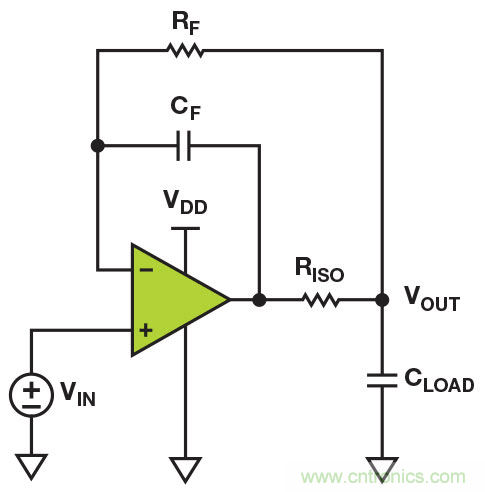

通過將兩個電路的工作原理相結合，便可解決這兩個缺點，如圖3所示。多反饋分隔低頻和高頻反饋路徑，并加入了足夠多的容性負載隔離，從而最大程度減少輸出級的穩定性問題。 利用電橋電壓，通過反饋電阻 RF. 驅動低頻反饋。 利用放大器輸出，通過反饋電容 CF驅動高頻反饋。



在高頻時，電路還表現為混合單位跟隨器。 高頻噪聲增益由電容阻抗確定，數值等于 (CS + CF)/CF.該噪聲增益允許反饋環路在一個足夠低的頻率上完成交越，而負載電容不會降低該頻率處的穩定性。 由于低頻噪聲增益為單位增益，因此可保持電路的直流精度。

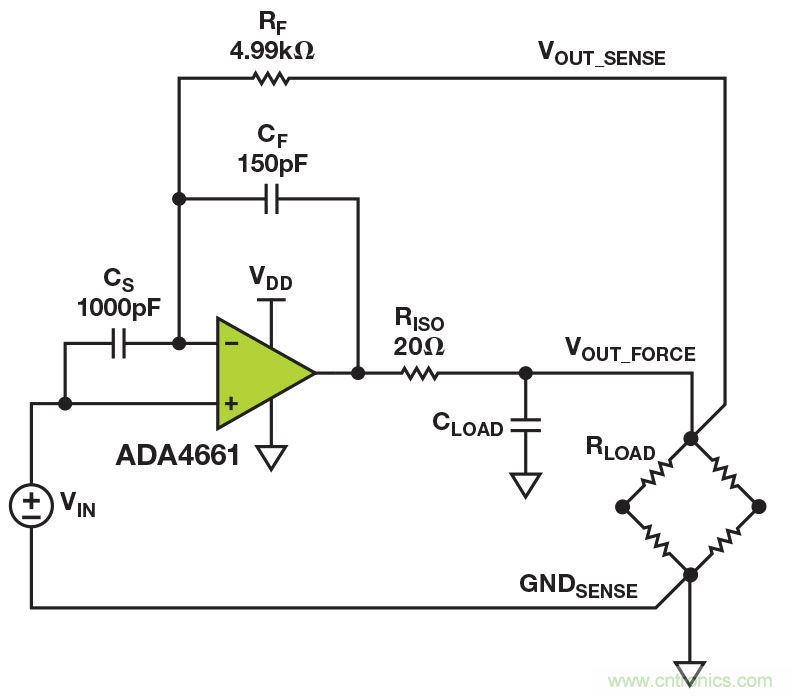

圖3. 電橋驅動器原理圖



保持直流精度要求十分留意信號走線，因?yàn)殡娐分写嬖诖箅娏鳌?從42 mA的最大負載電流中，僅需7 mΩ 即可產生300 µV壓降；該誤差已相當于放大器的失調電壓。



解決這個問題的一種典型方法是使用 4線開爾文連接，利用兩個載流連接（通常稱為"強制"）驅動負載電流，另外兩線為電壓測量連接（通常稱為"檢測"）。 檢測連接必須盡可能靠近負載，以防任何負載電流流過。



對于橋式驅動器電路而言，檢測連接應在電橋的頂部和底部直接實現。 在負載和檢測線路之間不應共享任何PCB走線或線纜。 GNDSENSE連接應當經路由后回到電壓源 VIN。 例如，假設激勵為DAC，則 GNDSENSE 應當連接DAC的REFGND。電橋的GNDFORCE 連接應當具有專用的走線并一路連接回到電源，因?yàn)樵试S橋式電流流過接地層將產生不必要的壓降。



誤差預算



該電路的直流誤差預算如表1所示，主要由放大器的失調電壓和失調電壓漂移所決定。 它假定工作條件處于最差情況范圍內。 總誤差滿足1 mV要求，并大幅優于該要求。

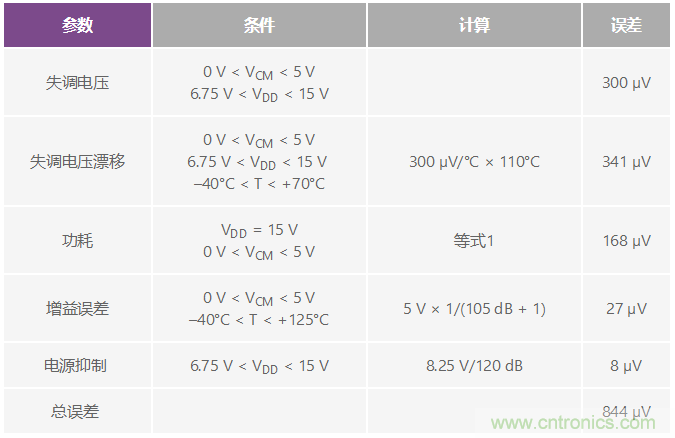

表1. 誤差預算



表中的第三項表示功耗誤差。 放大器功耗會增加芯片溫度，因此與環境溫度下的無負載電流情況相比，失調電壓產生漂移。 最差情況下的誤差計算采用最高電源電壓、最高輸出電壓以及最低阻性負載，如等式1所示。注意，放大器上的最差情況壓降通過 RISO電阻得以部分降低。





直流測量結果



誤差電壓等于輸入電壓 VIN, 和負載電壓 VOUT之差。 圖4顯示原型電路的誤差電壓與負載電壓的關系。 橋式驅動器電路中的最大誤差源是失調電壓和失調電壓漂移。 由于放大器功耗而產生的額外誤差與橋式電壓有關。 電源電壓對功耗的影響可從不同顏色的曲線中看出來。 黑色曲線功耗最低(50 mW)，電源電壓最小(7 V)。 芯片僅升溫7°C，因而該曲線代表室溫失調電壓與該器件共模電壓的關系。

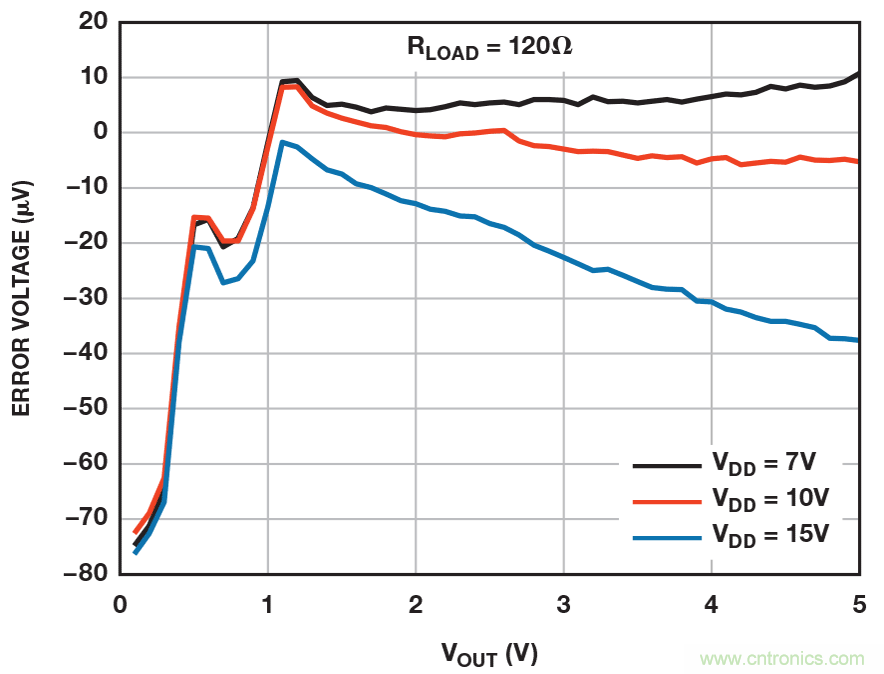

圖4. 誤差電壓與輸出電壓的關系



色(10 V)和藍色(15 V)曲線分別代表175 mW最大功耗和385 mW最大功耗下的性能。 隨著輸出電壓的上升，額外的功耗使芯片升溫25°C至55°C，導致失調電壓發生漂移。 該額外熱誤差曲線形狀為拋物線形，因?yàn)楫?dāng) VOUT 為 VDD一半時，具有最大功耗。



電源在很大程度上依賴失調電壓，這表示應當考慮該電路的電源抑制。 圖5顯示掃描電源電壓并固定輸出電壓時的誤差電壓。 黑色曲線表示輕載情況，此時放大器電源抑制(PSR)起主要作用。 就該器件而言，10 µV變化表示118 dB PSR。 紅色和藍色曲線顯示輸出消耗額外功耗（由于負載為350 Ω和120 Ω典型橋式電阻）的結果。紅色和藍色曲線的有效PSR分別為110 dB和103 dB。

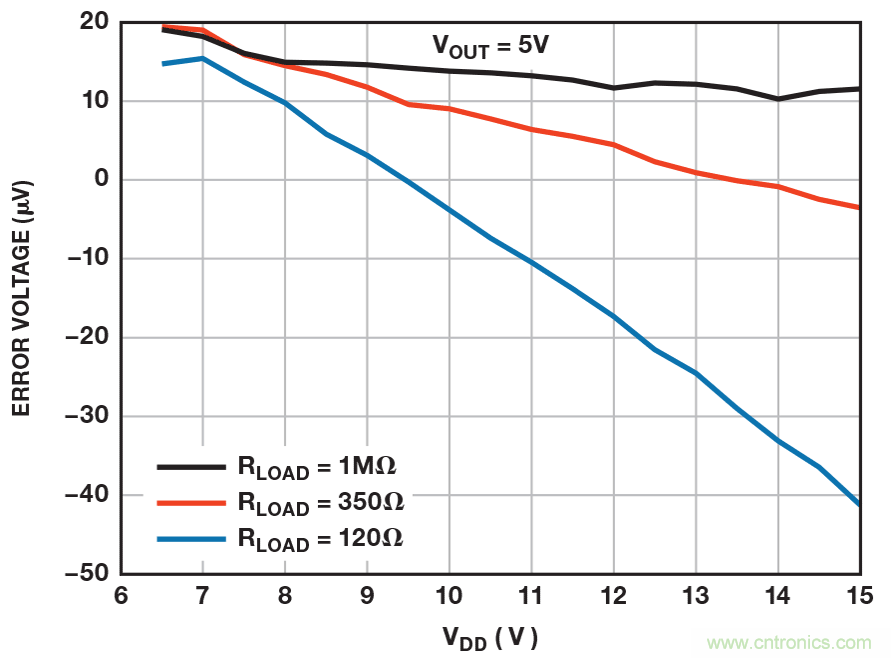

圖5. 誤差電壓與電源電壓的關系



該電路性能顯然取決于失調漂移與溫度的關系。目前為止，在所有與溫度有關的誤差計算中均采用了TCVOS 規格。 需要為該假設找到合理的解釋，因?yàn)樾酒瑴囟扔捎诜糯笃鞴呐c環境溫度的改變有所不同而上升。 前者在芯片表面形成較大的溫度梯度，影響放大器的微妙平衡。 這些梯度會使失調電壓漂移相比數據手冊規格而言要差得多。 ADA4661-2經特殊設計，其功耗極大且不影響失調漂移性能。



圖6顯示失調漂移測量值與溫度的關系。額定性能重現于黑色曲線，并具有低電源電壓與高阻性負載(–1.2 µV/°C)。 紅色曲線顯示120 Ω橋式負載結果。 值得注意的是，曲線的形狀未發生改變；它僅僅由于芯片升溫(6.4°C)而向左平移。 藍色曲線顯示電源電壓上升至15 V時的結果——此時可測量電路的最大功耗。 同樣地，曲線形狀不發生改變，但由于芯片升溫55°C而向左平移。 內部功耗已知(385 mW)，因此可計算系統的實際熱阻 (θJA)，即143°C/W。 重要的是需考慮工作的環境溫度范圍。 最大芯片溫度不應超過125°C；這意味著對于最差情況負載而言，最大環境溫度為70°C。

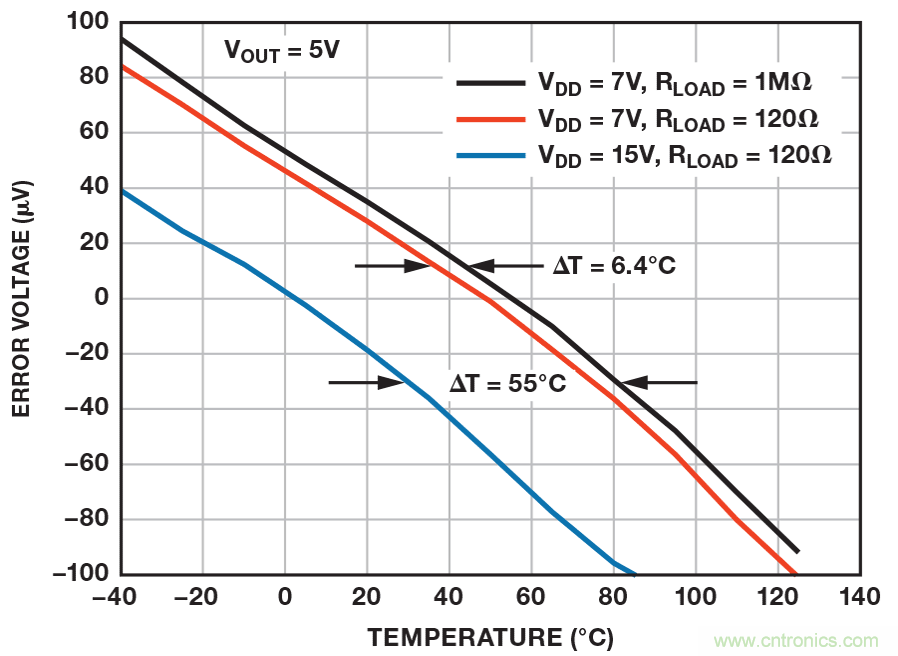

圖6. 誤差電壓與環境溫度的關系



瞬態測量結果



電路的階躍響應是評估環路穩定性的簡便方法。 圖7顯示高電阻電橋在容性負載范圍內的階躍響應測量值；圖8顯示低電阻電 橋在同樣條件下的測量值。 由于反饋網絡的極點-零點二聯效應 ，該電路的階躍響應具有過沖特性。 該二聯響應存在于基波中，因?yàn)殡娐贩答佅禂?shù)從低頻時的單位增益下降至高頻時的0.13。 由于零點相較極點而言處于更高的頻率，階躍響應將始終過沖，哪怕相位裕量遠大于適當值。 此外，二聯效應在電路中具有最大的時間常數，因此趨向于對建立時間產生主要影響。 當采用高阻性負載以及1 nF容性負載時，電路具有最差情況下的穩定性以及輸出級振鈴。

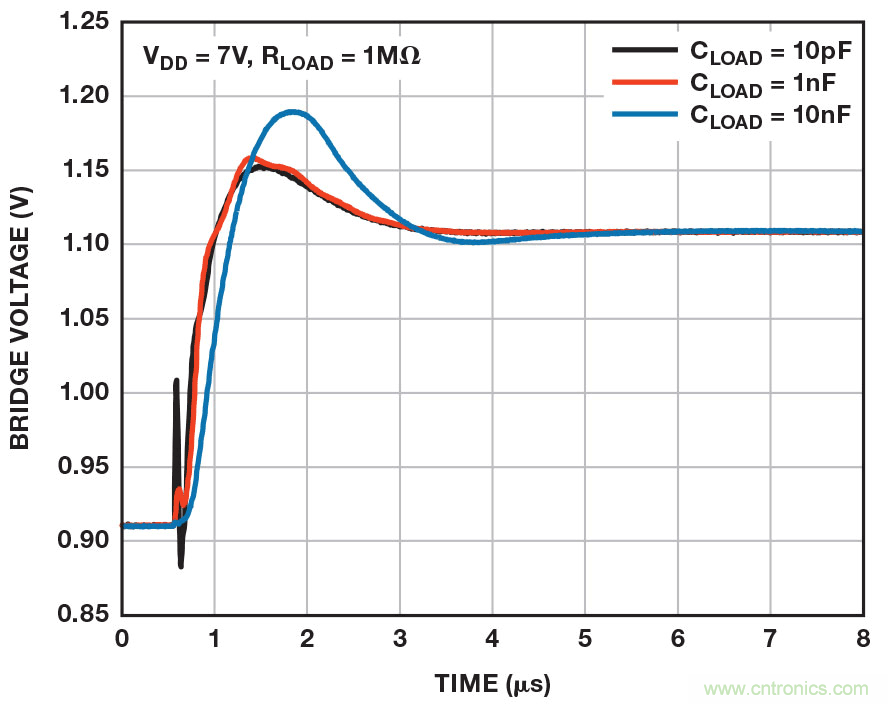

圖7. 無負載階躍響應

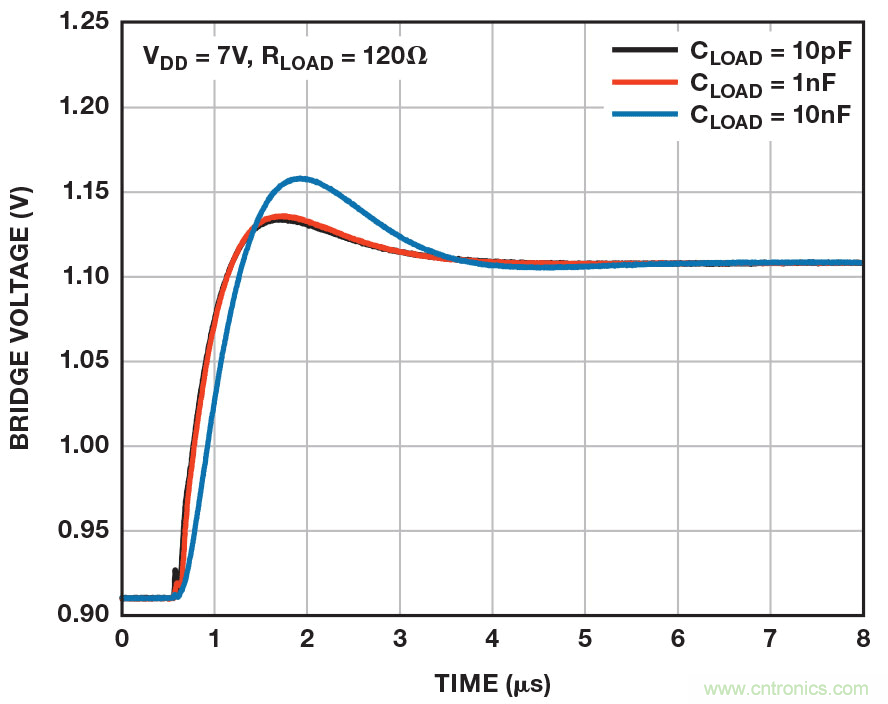

圖8. 有負載階躍響應



結論



本文所示之負載驅動器電路可為低至120 Ω的阻性負載施加5 V電壓，而總誤差不超過1 mV，并且能穩定驅動高達10 nF總電容。 電路符合其額定性能，并能以7 V至15 V的寬范圍電源供電，功耗接近400 mW。 通過以±7 V電源為放大器供電，該基本電路便可擴展驅動正負載和負負載。 全部性能通過一個3 mm × 3 mm小型放大器以及四個無源元件即可實現。
