1. 壓擺率限制原因和影響因素



放大器低頻極點是受輸入級的米勒補償電容影響，壓擺率是受到放大級米勒補償電容的影響。



如圖 2.128，放大器的輸入級與放大級電路示意圖。輸入級跨導 gm 將輸入的差分信號轉化為輸出電流 Iout，Iout 流入放大級并對米勒補償電容進行充電。流過電容的電流與電容兩邊電壓關系，如式 2-80。

當 ic 為常數時，電容兩端的電壓將隨時間 t 呈線性變化。

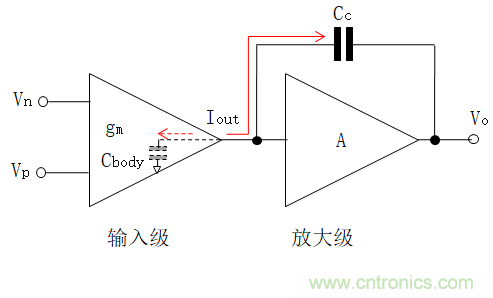

圖 2.128 放大器放大級米勒電容示意圖



所以當放大器輸入的差分信號為小信號時，輸入級的輸出電流 Iout 遠小于極限值，Iout 隨輸入差分信號變化而變化，放大級的輸出電壓 Vo 不受影響。而在輸入信號為大信號時，輸入級的輸出電流 Iout 達到極限值 Iout（MAX），即飽和恒流狀態，輸入級不再遵循“虛短”原則，放大級的輸出電壓 Vo 跟隨時間以固定斜率呈線性狀態增加，這種現象稱為壓擺率限制。



影響壓擺率的重要因素是放大器內部體效應，即半導體基片與襯底會形成 PN 節，具有結電容（體效應電容），如圖 2.128 輸入級 Cbody。由于 Cbody 的形成將分流 Iout，當 Cbody 等于 Cc 時，Iout 下降 50%，壓擺率也將下降 50%。體效應問題在同相放大電路中比較突出，因?yàn)楣材ｋ妷弘S輸入信號變化而變化進而影響 Cbody。共模電壓越高使得壓擺率越低。在反相放大電路中，共模電壓為常數，輸入信號不會影響壓擺率。



影響壓擺率的另一因素是溫度，半導體器件參數的性能與工作溫度相關。在放大器數據手冊中會提供壓擺率與溫度示意圖，通常壓擺率隨著溫度上升而在一定范圍內增加，如圖 2.129 為 ADA4807 壓擺率與溫度示意圖。

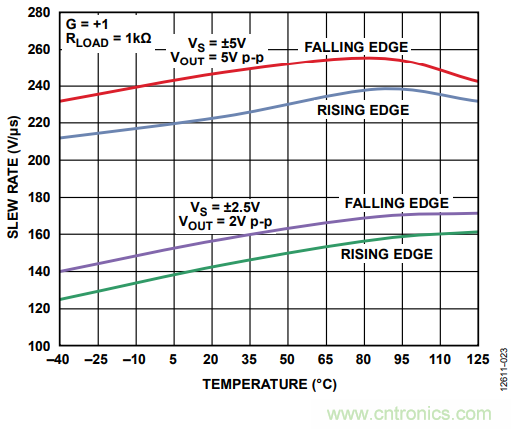

2.129 ADA4807 壓擺率與溫度示意圖



2. 壓擺率仿真



壓擺率仿真電路如圖 2.130，使用 ADA4807 組建的緩沖器電路，分別以峰峰值為 5V 和 50mV，頻率為 20KHz 的方波信號作為輸入激勵（V3）進行瞬態仿真。

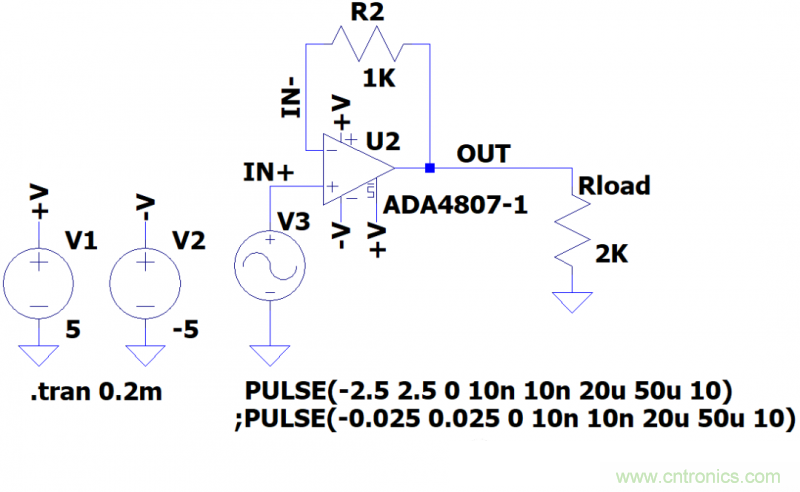

圖 2.130ADA4807 緩沖電路壓擺率仿真圖



在峰峰值為 5V，頻率為 20KHz 的方波激勵信號上升沿，ADA4807 的壓擺率仿真結果，如圖 2.131。





圖 2.131 ADA4807 緩沖電路大信號激勵 SR+仿真結果



在 50.0033μs 時 ADA4807 的輸出電壓為 -2V，在 50.0211μs 時 ADA4807 的輸出電壓為+2V（圖 2.126 中 ADA4087 壓擺率測試條件為 20%到 80%），由此可得：







仿真計算結果 224.7V/μs 近似于 ADA4807 數據手冊 SR+的典型值 225V/μs，如圖 2.126。

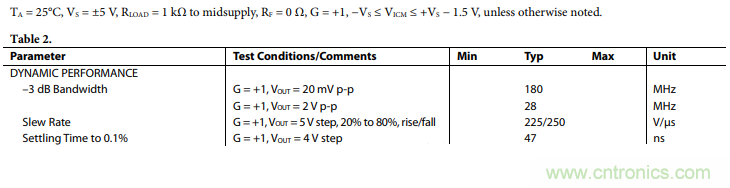

圖 2.126 ADA4807 動態性能參數



在峰峰值為 5V，頻率為 20KHz 的方波激勵信號下降沿，ADA4807 壓擺率仿真結果，如圖 2.132。

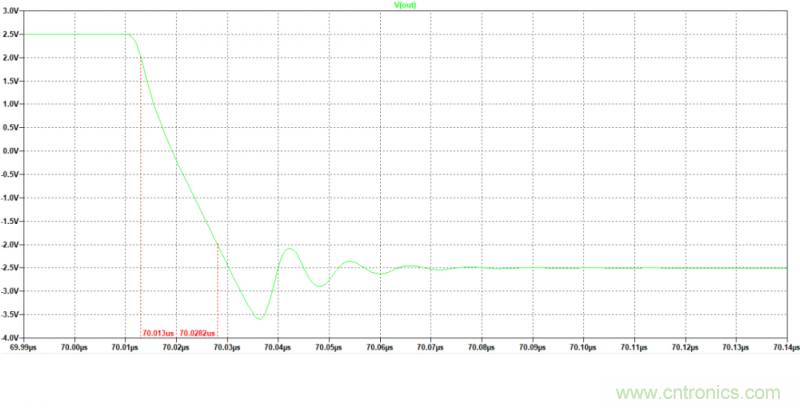

圖 2.132 ADA4807 緩沖電路大信號激勵 SR- 仿真結果



在 70.013μs 時 ADA4807 的輸出電壓為+2V，在 70.0282μs 時 ADA4807 的輸出電壓為 -2V(圖 2.126 中 ADA4087 壓擺率測試條件為 80%到 20%），由此可得：







仿真計算結果為 263V/μs,接近數據手冊 SR- 的典型值 250V/μs，如圖 2.126。



在峰峰值為 50mV，頻率為 20KHz 的方波激勵信號上升沿，ADA4807 壓擺率仿真結果，如圖 2.133。

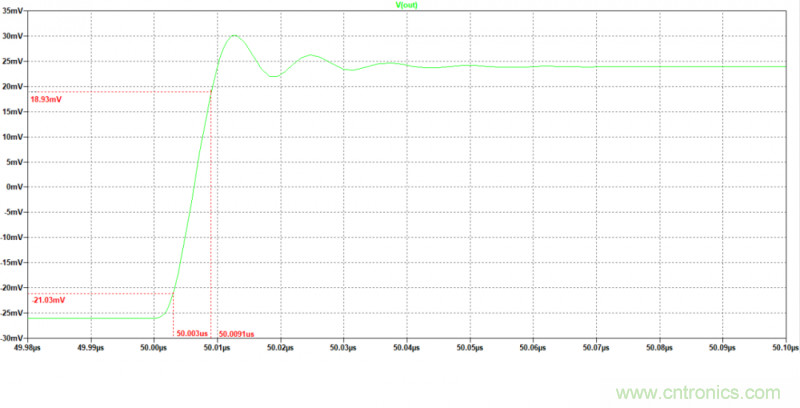

圖 2.133 ADA4807 緩沖電路小信號激勵 SR+仿真結果



在 50.003μs 時 ADA4807 的輸出電壓為 -21.03mV，在 50.00091μs 時，ADA4807 的輸出電壓為+18.93mV，由此可得：







可見在小信號作為激勵時，壓擺率的仿真計算結果為 6.5V/μs，遠遠低于 ADA4807 的 SR+壓擺率典型值 225V/μs。



比對上述仿真結果可以驗證壓擺率適用于大信號的帶寬分析，但是大信號是作為輸入條件還是輸出條件仍有疑問。上述緩沖器電路在輸入小信號時，輸出仍然是小信號。如果將輸入小信號通過增益電路產生大信號輸出時，結論是否不同？



如圖 2.134，電路增益設計為 125 倍，輸入信號是峰峰值為 50mV，頻率為 20KHz 的方波小信號。

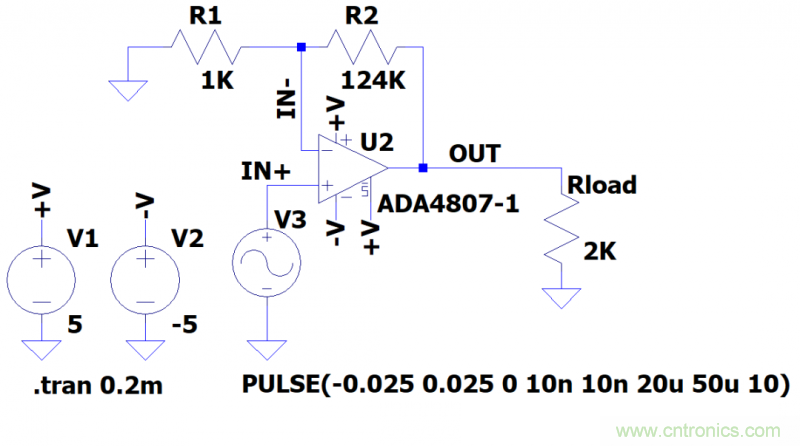

圖 2.134 ADA4807 增益為 125 倍的小信號激勵 SR+仿真電路



在峰峰值為 50mV，頻率為 20KHz 的方波激勵信號上升沿，ADA4807 壓擺率仿真結果，如圖 2.135。

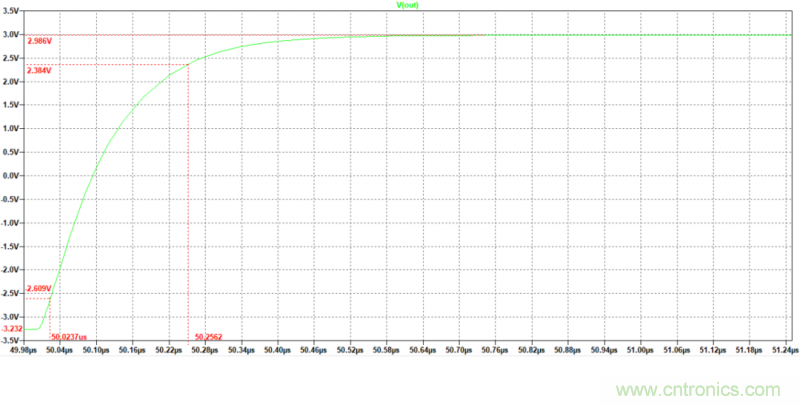

圖 2.135 ADA4807 增益為 125 倍的小信號激勵 SR+仿真結果



輸出信號正相的峰值為 2.986V,反相峰值為 -3.262，電路的閉環增益為：







計算電路增益為 124.96 倍，符合預期設計。在 50.0237μs 時 ADA4807 的輸出電壓為 -2.609V，在 50.2562μs 時 ADA4807 的輸出電壓為+2.384V，由此可得：







該仿真計算結果為 21.4V/μs 與數據手冊中 SR+指標 225V/μs 仍然存在很大差異。由此可見，在電路輸出為大信號，輸入為小信號時壓擺率也不會受限。



綜上，由于放大器內部的放大級電路中存在米勒電容，使得放大器的輸入端信號為大信號時，容易由于壓擺率的限制導致放大器的輸出信號產生失真。
