MAX44000:業內功耗最低的環境光和接近檢測傳感器

發布時間:2012-06-06

產品特性:
  • 小尺寸、2mm x 2mm x 0.6mm UTDFN-Opto封裝
  • VDD = 1.7V至3.6V
  • 環境光檢測模式下,電流損耗5µA
  • 集成單脈沖IR LED驅動器
適用范圍:
  • 配件、工業傳感器、在線檢測、智能電話

MAX44000集成了寬動態范圍環境光傳感器和一個紅外接近檢測傳感器,是便攜式觸摸屏控制產品的理想方案。在環境光檢測+接近檢測應用中,MAX44000僅消耗11µA (平均)電流(包括外部IR LED電流)。

片上環境光傳感器能夠測量0.03 lux至65,535 lux較寬的動態范圍;內部IR接近檢測傳感器與集成IR LED驅動器配合工作。通過I²C總線讀取所有數據,可編程中斷減輕器件數據輪詢的工作負荷,節省微控制器資源并減少系統軟件開銷,最終降低系統功耗。

MAX44000設計用于驅動外部IR LED,工作在1.7V至3.6V VDD供電電源。只有環境光傳感器工作時,器件消耗5µA電流,使能接近檢測接收器和驅動器后,器件僅消耗7µA電流。

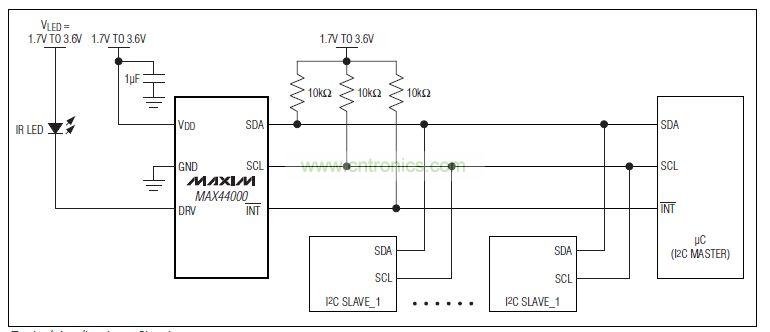

典型應用電路

關鍵特性

    * 小尺寸、2mm x 2mm x 0.6mm UTDFN-Opto封裝
    * VDD = 1.7V至3.6V
    * 低功耗
          o 環境光檢測模式下,電流損耗5µA
          o 環境光檢測+接近檢測模式下,電流損耗7µA
          o 環境光檢測+接近檢測模式下,電流損耗70µA (包括100mA LED電流)
    * 出色的光源匹配特性
          o 可編程綠光和紅外通道增益
    * 集成單脈沖IR LED驅動器
          o 10mA至110mA可編程范圍
          o 內部環境光抵消
    * -40°C至+105°C溫度范圍

應用/使用

    * 配件
    * 工業傳感器
    * 在線檢測
    * 智能電話

相關視頻:

MAX44000—環境光和紅外接近檢測傳感器
http://china.maximic.com/datasheet/index.mvp/id/7269#ooid=htYXQzMzrKPHQX5lzO6ao45eCQ3-d46X
