汽車行業表現最好的電流、電壓和溫度傳感器接口

發布時間:2012-12-26 責任編輯:easonxu

【導讀】奧地利微電子新款A(yù)S8515為汽車電池系統設計師提供恰如其分的集成性,結合電源管理和具有精密、準確電流和電壓測量的LIN通信功能。


奧地利微電子宣布推出系統級封裝(SiP)芯片AS8515。當通過SPI接口連接任何一個微控制器時,新品可幫助實現完整的汽車電池測量系統。

新品具有兩個獨立的、高分辨率16位ADC通道,可以通過100 微歐姆分流器測量最高200mV的電壓信號和1mA至2000A范圍內的電流。在整個芯片的規定環境溫度范圍內(-40°C到+ 115°C),所有的測量都是無偏差且高度線性的。這兩個通道可以同步地配置為測量相同的輸入電路,從而為功能安全提供冗余設計。

圖題:奧地利微電子系統級封裝芯片AS8515
圖題:奧地利微電子系統級封裝芯片AS8515

AS8515是一款堆疊晶元封裝的產品,包含一個具有兩個高精度ADC通道用以測量電流、電壓及溫度的信號處理晶元、一個具有穩壓功能的高壓CMOS晶元以及一個LIN收發器和監視功能。產品將支持制造商滿足ISO26262安全標準規定的要求,并且非常適合應用于使用鋰離子電池的電動汽車、混合動力汽車以及內燃發動機車輛的電池管理系統(BMS)。

AS8515提供精確和線性的16位數字輸出,是通過開路電壓和庫侖計數監測汽車電池中電荷狀態(SoC)的理想選擇。新品還為其他諸如用于車輛液壓、氣動或氣壓系統的壓力傳感器的小信號提供準確且線性的轉換。通過在單片包裝中集成穩壓功能和具有信號處理電路的LIN2.1收發器,AS8515提供了完整的電流和電壓監測系統,并只需要添加一個簡單的微控制器以及電流測量所需的精密分流電阻器。

AS8515使用與奧地利微電子2011年1月推出的AS8510傳感器接口芯片相同的底部(信號處理)晶元。這是汽車行業表現最好的電流、電壓和溫度傳感器接口。SiP中的上層晶元是一個系統基礎芯片(System Basis Chip),通過低壓差線性穩壓器(LDO)提供穩壓功能,并包含汽車級認證的LIN 2.1收發器以及各種諸如電源重置和窗戶監察的系統監測和保護功能。

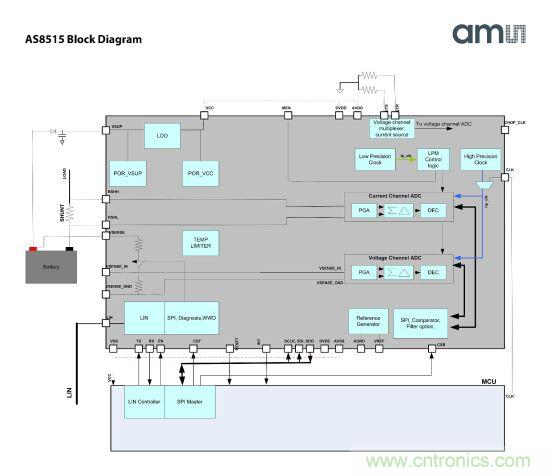

圖2:AS8515原理圖
圖2:AS8515原理圖

AS8515與外部微型和I/O接口一起,可靈活地使用于需要多接口以支持諸如電量平衡等功能的鋰離子電池管理系統應用中。

奧地利微電子汽車業務部副總裁及總經理Bernd Gessner表示:“AS8515為汽車電池系統設計師提供恰如其分的集成性,結合電源管理和具有精密、準確電流和電壓測量的LIN通信功能。AS8515提供的普通SPI接口使設計師根據應用需求自由、靈活地選擇所需的微控制器。”

價格及供貨

AS8515集成傳感器接口現已提供樣片。
