拆解狂魔:一拆便知太陽能溫度傳感器

發布時間:2015-03-27 責任編輯:echolady

【導讀】 TX61U-IT太陽能由于數月未用功能故障,按復位按鈕或者在陽光下曬都不能恢復工作。有人認為是嵌入式可充電電池由于深度放電導致無法存儲電荷。拆解狂魔暴力拆解 TX61U-IT太陽能,一探究竟。

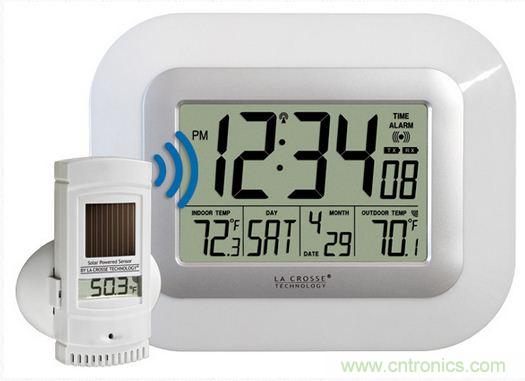

一拆便知太陽能溫度傳感器

我的想法是否正確呢?一起來看看吧。TX61U-IT根本無法直接拆開。事實上,要想拆開它,外殼的防水功能勢必再也無法恢復如初。不能理解為什么 La Crosse 不采用更方便打開的外殼設計(圖1)。

一拆便知太陽能溫度傳感器

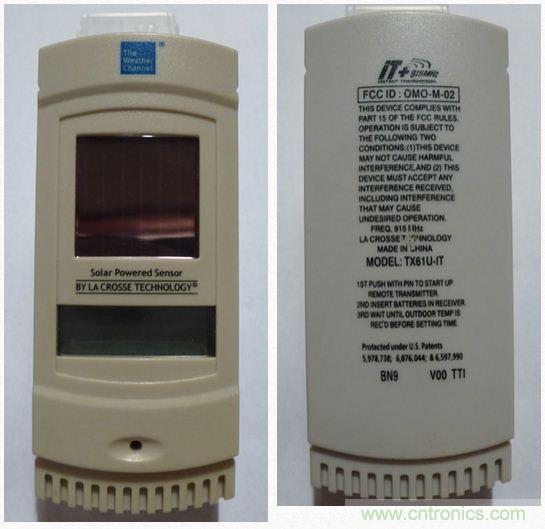

圖1:拆解前TX61U-IT的正面和背面圖片。

注意觀察設備正面的方形太陽能電池,及其下方用以報告當前電池電壓和測得的溫度的基礎LCD屏。

發射器與接收器之間的“IT+”無線連接在903MHz、915MHz或927MHz頻段下工作,在初始配對過程中協商并選定一個特定頻率,并且“開放空間”傳輸范圍聲稱最大可達200英尺(61m)。以下文字摘自用戶手冊,所述內容可能與我的TX61U-IT發生故障的原因密切相關:
[page]
當TX61U-IT傳感器的電壓低于2.4V時,信號傳輸中斷;LCD屏上顯示“LO”字樣,持續約2s,然后傳感器進入“空閑”模式。在“空閑”模式下,LCD屏?xí)P(guān)閉。傳感器會自動檢查并為內部可充電電池充電。當電池電壓上升至2.5V時,LCD屏?xí)_啟,同時信號傳輸重新開始。若在黑暗環境下放置24h,TX61U-IT將進入“停止”模式以節省功耗。此時,LCD屏關閉,并且設備停止發送無線溫度信號。如果發生這種情況,請按下TX61U-IT傳感器上的復位按鈕再次喚醒它。之后,如果電壓高于2.4V,LCD屏?xí)俅伍_啟,并且恢復無線溫度信號的發送。但是,如果電壓低于2.4V,LCD屏上會顯示“LO”字樣,同時傳感器將進入“空閑”模式。如果電池電壓低于2.4V,請將TX61U-IT置于更加明亮的環境,為內部可充電電池充電,從而延續正常工作。

一拆便知太陽能溫度傳感器

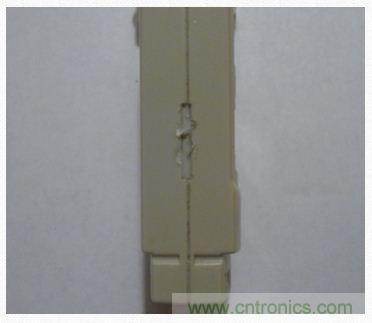

圖2:機身側面的狹縫。
一拆便知太陽能溫度傳感器

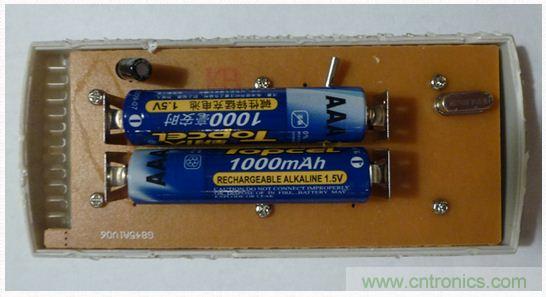

圖3:兩個傳統的AAA可充電堿性電池。
[page]
正如前面所說,我懷疑嵌入式電池由于深度放電導致無法再次喚醒,想要打開設備內部一探究竟。也許你會認為可以通過機身側面的狹縫直接打開(圖2)。但是這個狹縫太淺(又太寬),不適合用硬幣或螺絲刀插入撬開,此外,整個外殼的接合處都用膠緊緊粘住。最終,我只能使用蠻力撬開,里面有兩個傳統的AAA可充電堿性電池(圖3)??吹竭@個,我就更加疑惑:“為什么 La Crosse 不采用更方便打開的外殼設計?”撇開這個不談,我們來看看移開電池后PCB同一面(圖4)和另一面的樣子(圖5)。

一拆便知太陽能溫度傳感器

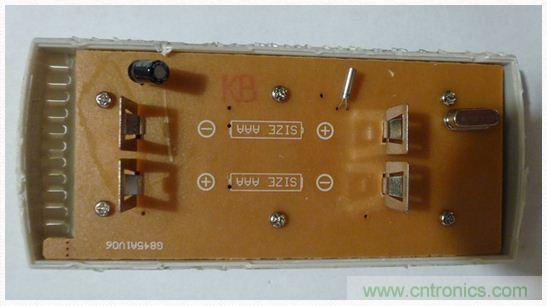

圖4:移開電池后的PCB同一面。
一拆便知太陽能溫度傳感器

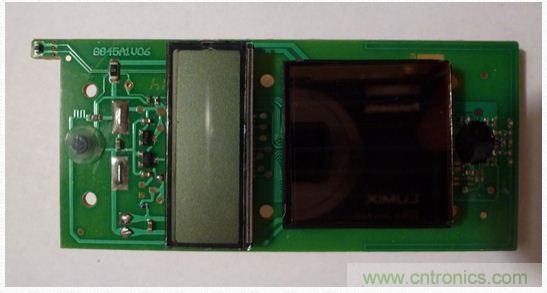

圖5:移開電池后的PCB另一面。

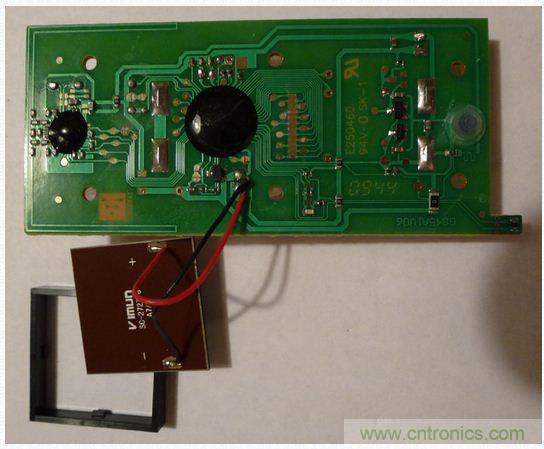

LCD屏壓接在PCB上,很容易被剝離下來。圖6是太陽能電池反面圖片。遺憾的是,TX61U-IT的兩個“大腦”均被同樣的黑色圓頂封裝體環氧樹脂包覆,遮蓋了WS-811561-W內部各種IC的身份。

一拆便知太陽能溫度傳感器
圖6:太陽能電池反面。
