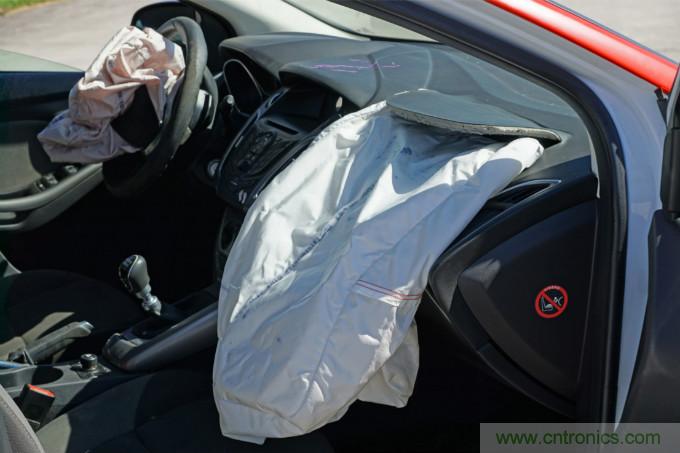

最初在車內部署安全氣囊系統時，氣囊通常只配備在駕駛座。汽車制造商很快決定同樣要保護其他乘客，因此在副駕駛座以及后座區域（某些情況下）安裝了安全氣囊。起初當檢測到碰撞時，安全氣囊總是全力的展開。雖然氣囊系統挽救了不少生命，但很快明顯發現，如果坐在副駕駛座的小孩或嬰兒被牢牢限制于座位上，氣囊?guī)?lái)的傷害可能會超過其提供的保護。因此，副駕駛座開始加入能手動關閉氣囊的設計。但是，駕駛員可能會忘了做這個必要的動作。而且一旦關上氣囊，當乘客是成年人時，駕駛員可能會忘了把氣囊打開。加入壓力傳感器系統。





在座椅上加入壓力傳感器系統后，整個氣囊系統通過監控副駕駛座椅上的重量來判斷是否關閉系統。這樣的做法毋庸置疑，但是制造商很快發現，對于不同的重量，他們需要使用不同的力道來展開安全氣囊。而且，座位上的重量來源可能只是一袋雜貨。下一步是在展開安全氣囊前先了解乘客的姿勢。例如，如果乘客向儀表板傾斜，則安全氣囊應以較小的力道展開。有很多方法可以做到這一點。有些公司提供壓力傳感器織物，該織物可以墊在座椅上并判斷出乘客的姿勢，甚至能分辨兒童座椅和真人。有些公司則提供能感應乘坐壓力和乘坐位置的座位氣囊。有些公司提供結合紅外攝像機（因?yàn)楸仨氃诤诎抵泄ぷ鳎┑淖粋鞲衅?，能識別出身體的姿態。



隨著時間的推移，壓力傳感器系統的電子器件，被集成至含有處理器的 IC 中，成本和尺寸都獲得縮減。汽車公司現在可以提供一個連接到安全氣囊裝置的完整系統。雖然自動駕駛汽車已不再需要駕駛座安全氣囊系統，但無庸置疑的是，還是需要盡可能在撞車時為乘客提供保護。



了解智能傳感器系統



基本傳感器系統包含一個可從外部模擬世界收集數據的傳感設備。當進行完信號處理（例如放大、濾波或清除），會將生成的模擬數據發送到車內的另一個系統。



智能傳感器系統增加了模數電路（A-D），可為運行軟件的處理器提供信號，以便分析信號并做出決策（圖 1）。有了處理器和軟件，該系統便實現了智能化。然后，數字信號通常會連接到車內的汽車網絡系統，其中傳感器數據會進一步作為另一個系統的輸入。

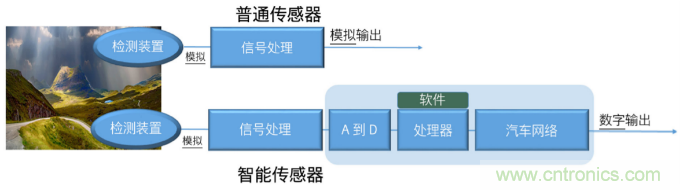

圖 1：比較基本傳感器系統與智能傳感器系統。



以我們的智能安全氣囊為例，智能壓力傳感器系統會實時收集有關乘客的數據，并使用嵌入式處理器上運行的軟件對其進行分析。如果由于乘客狀況的變化需要向安全氣囊系統發送新警報，則智能傳感器系統會通過汽車網絡發送該警報。安全氣囊系統會針對該警報打開或關閉安全氣囊，或者修改充氣設置來增加或減小安全氣囊展開力道。



最后，為汽車市場開發智能傳感器系統的各家公司通常會以定制 IC 為目標，進而降低成本、尺寸和功耗。智能傳感器的典型特征是，傳感設備使用 MEMS 來實現，而其余電路則是采用以 CMOS 技術實現的模擬／混合信號 (AMS) 設計。



銜接多個領域



從小型團隊到大型公司，設計人員通過開發定制 IC，將新穎的智能傳感器創意推向巿場。這些設計人員，正在重塑用以支持智能傳感器系統的設計流程，他們心中懷有新的期望。他們通常在小型團隊工作，需要集成的設計流程，以便在盡可能減少開支的同時快速、輕松地開發可正常使用的器件。他們必須能夠開發適用系統驗證的概念驗證，才能利用汽車市場的巨大商機。設計團隊需要使用集成式設計流程快速實現產品，從而快速開發出智能傳感器系統所需的全部部件，包括：傳感元件、模擬電路接口、模數轉換邏輯和數字邏輯，而且所有部件的成本比傳統 IC 和系統設計更低。



許多設計團隊紛紛采用 Tanner 的集成式 IC 設計和驗證解決方案來創建智能傳感器系統。原因何在？ 創建智能傳感器系統會涉及多個設計領域，因此極具挑戰性。但是，在同一硅片（圖 2）上創建一個既有采用傳統 CMOS IC 流程制作的電子器件，又有 MEMS 傳感器的系統似乎并不現實。實際上，許多此類系統會在單個封裝中集成多個芯片，將電子器件與 MEMS 設計分開。

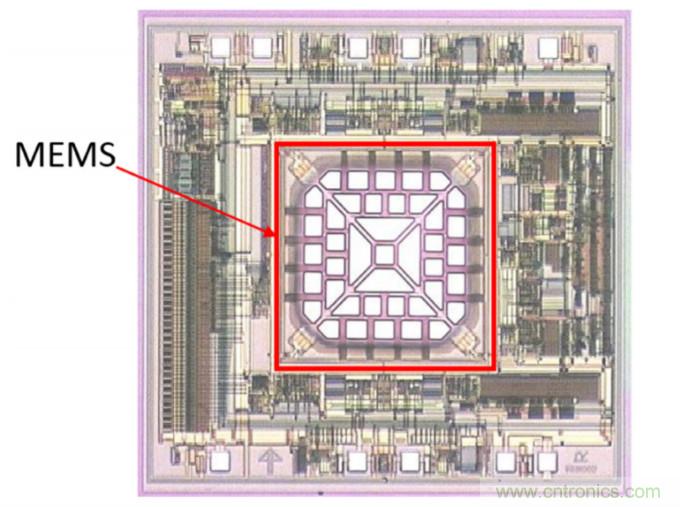

圖 2：CMOS 版圖上的 MEMS 實例（來源：MEMSIC）。



Tanner AMS IC 設計流程（圖 3）支持單芯片或多芯片技術，因而有助于成功實現器件的設計和驗證。

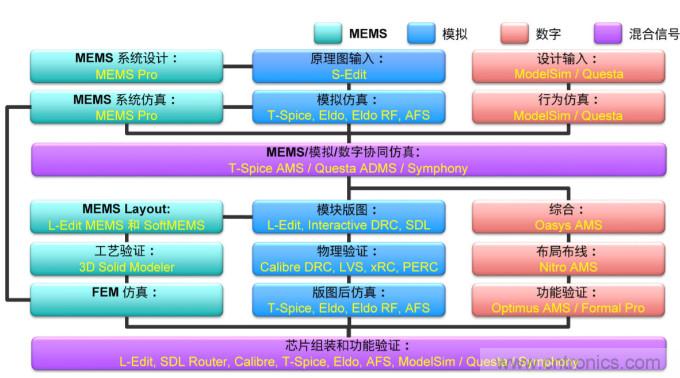

圖 3：銜接了 AMS 和 MEMS 設計的自上而下 Tanner 設計流程。



在單個芯片上設計電子器件和 MEMS 涉及到如下有趣之處（參見圖 2）：



• 電路圖可以包含 IC 和 MEMS 器件。IC 器件使用 SPICE 模型進行建模，而 MEMS 器件則采用可直接在物理領域（如機械、靜電、流體和磁）建模的行為模型（圖 4）。

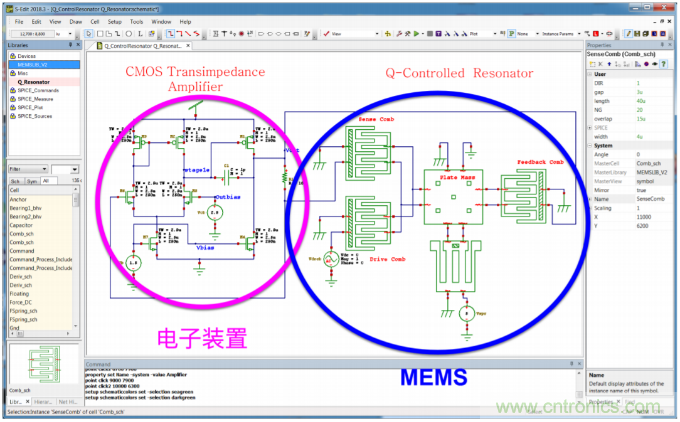

圖 4：電子器件和 MEMS 位于同一電路圖上。



• 為了支持初始 MEMS/IC 仿真，設計人員可以使用 System Model Builder 以及 SPICE 或 Verilog-A 中的解析方程來創建 MEMS 模型。結合 MEMS 仿真庫，設計人員就可以在初始階段就對整個設計是否符合預期予以驗證。



• 利用 MEMS PCell 庫，設計人員可以進行版圖設計。此外，Library Palette（圖 5）提供了許多 MEMS 器件的基本版圖生成器，您可以將其用作設計的初始模型。

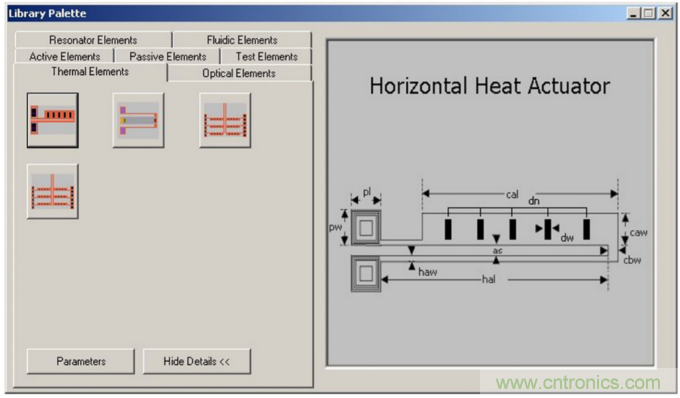

圖 5：用于創建 MEMS 器件版圖的 Library Palette。



• 然后，設計人員可以生成一個三維幾何模型，以便進行查看、虛擬原型開發，以及導出到有限元分析 (FEA) 工具。



• Compact Model Builder 采用的是降階建模技術，利用該工具，設計人員可以根據 FEA 結果創建行為模型，并將其用于最終系統級仿真中。



傳統上，系統設計的 MEMS 部分從創建 MEMS 器件的三維模型開始，然后在第三方 FEA 工具中分析其物理特性，直到獲得滿意的結果。但是，設計人員需要二維掩膜才能制造 MEMS 器件。他們?nèi)绾螐娜S模型中衍生出二維掩膜呢？他們遵循圖 6 所示的 Tanner 以版圖為導向的流程，由于三維實體模型是由版圖和工藝步驟結合生成的，因此在器件制造過程中的每一步都是可視的，從而降低出錯的風險。

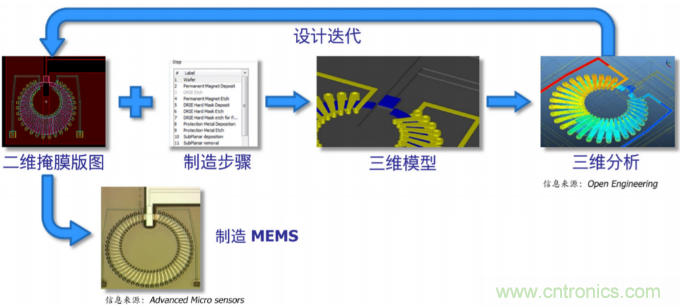

圖 6：以版圖為導向的 MEMS 設計流程。



從 L-Edit 的二維掩膜版圖開始創建器件。然后，3D Solid Modeler 會利用這些版圖和一系列的三維制造工藝步驟，自動生成器件的三維實體模型。導出該三維模型并使用您喜歡的 FEA 工具進行三維分析，如發現任何問題，可以進行迭代。對二維掩膜版圖進行適當?shù)男薷?，然后重?fù)流程。通過這個以版圖為導向的設計流程，設計人員可以將精力集中在一個可以工作的 MEMS 器件上，因?yàn)樗麄冎苯釉O(shè)計用于生產制造的版圖，而不是從三維模型進行逆向工作。



增加價值



設計人員使用 Tanner 定制 IC 流程將 MEMS 傳感器集成到電子智能傳感器系統中。但諷刺的是，將整個系統置于 IC 上將卻導致價格降低。因此，團隊正在尋找創造更高利潤系統的方法。其中一種方法是傳感器融合：開發一個包含多個傳感器的系統，從而創造具有更高價值的產品。



以我們的壓力傳感器系統為例，設計人員可使用陀螺儀傳感器將即將發生的翻車解決方案加入 IC 中，通過陀螺儀傳感器將訊號傳送至安全帶系統，以便在發生事故時自動收緊安全帶。此外，團隊可以加入一個加速計傳感器，這有助于在不依賴乘客姿勢的條件下計算出安全氣囊展開力道。通過在系統中融合三種傳感器并加入軟件實現智能化，公司就能以更高的價格將這個多維度的解決方案提供給汽車制造商。



重點回顧



閱讀到有關自動駕駛的奇特系統雖然令人感到興奮，但其實單一用途的智能傳感器系統，才是真正實現自動駕駛的關鍵。這些系統通常采用在業界使用多年的專用傳感器。創建智能傳感器系統會涉及多個設計領域（模擬、數字、MEMS 和潛在 RF），因此極具挑戰性。設計團隊紛紛采用 Tanner 的集成式 IC 設計和驗證解決方案來創建智能傳感器系統，因?yàn)樗且粋€(gè)可用于銜接這些設計領域的完整解決方案，從而

可以成功實現產品開發。
