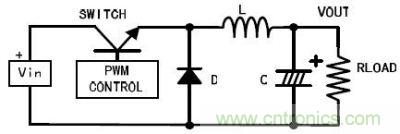

圖1：開關電源中最簡單的拓?fù)浣Y(jié)構-buck降壓型電源

隨著SWITCH的開關，電感L中的電流也是在輸出電流的有效值上下波動的。所以在輸出端也會出現一個與SWITCH同頻率的紋波，一般所說的紋波就是指這個。它與輸出電容的容量和ESR有關系。這個紋波的頻率與開關電源相同，為幾十到幾百KHz。

另外，SWITCH一般選用雙極性晶體管或者M(jìn)OSFET，不管是哪種，在其導通和截止的時候，都會有一個上升時間和下降時間。這時候在電路中就會出現一個與SWITCH上升下降時間的頻率相同或者奇數倍頻的噪聲，一般為幾十MHz。同樣二極管D在反向恢復瞬間，其等效電路為電阻電容和電感的串聯，會引起諧振，產生的噪聲頻率也為幾十MHz。這兩種噪聲一般叫做高頻噪聲，幅值通常要比紋波大得多。

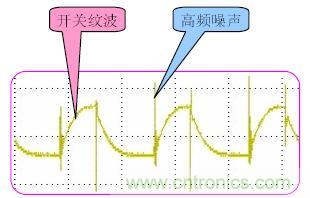

圖2：開關波紋與高頻噪聲

如果是AC／DC變換器，除了上述兩種紋波(噪聲)以外，還有AC噪聲，頻率是輸入AC電源的頻率，為50～60Hz左右。還有一種共模噪聲，是由于很多開關電源的功率器件使用外殼作為散熱器，產生的等效電容導致的。

開關電源紋波的測量

基本要求：

使用示波器AC耦合

20MHz帶寬限制

拔掉探頭的地線

1，AC耦合是去掉疊加的直流電壓，得到準確的波形。

2，打開20MHz帶寬限制是防止高頻噪聲的干擾，防止測出錯誤的結果。因?yàn)楦哳l成分幅值較大，測量的時候應除去。

3，拔掉示波器探頭的接地夾，使用接地環測量，是為了減少干擾。很多部門沒有接地環，如果誤差允許也直接用探頭的接地夾測量。但在判斷是否合格時要考慮這個因素。

還有一點是要使用50Ω終端。橫河示波器的資料上介紹說，50Ω模塊是除去DC成分，精確測量AC成分。但是很少有示波器配這種專門的探頭，大多數情況是使用標配100KΩ到10MΩ的探頭測量，影響暫時不清楚。

上面是測量開關紋波時基本的注意事項。如果示波器探頭不是直接接觸輸出點，應該用雙絞線，或者50Ω同軸電纜方式測量。

在測量高頻噪聲時，使用示波器的全通帶，一般為幾百兆到GHz級別。其他與上述相同。可能不同的公司有不同的測試方法。歸根到底第一要清楚自己的測試結果。第二要得到客戶認可。

關于示波器：

有些數字示波器因?yàn)楦蓴_和存儲深度的原因，無法正確的測量出紋波。這時應更換示波器。這方面有時候雖然老的模擬示波器帶寬只有幾十兆，但表現要比數字示波器好。

泰克公司有專門分開測量上述兩種紋波(噪聲)的軟件，可以看一下參考資料5。同樣，關于示波器的接地，電源測試的相關知識，也可以看一下。

開關電源紋波的抑制

對于開關紋波，理論上和實際上都是一定存在的。通常抑制或減少它的做法有三種：

1， 加大電感和輸出電容濾波

根據開關電源的公式，電感內電流波動大小和電感值成反比，輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。

圖3：開關電源電感L內的電流波形

其紋波電流△I可由下式算出：

可以看出，增加L值，或者提高開關頻率可以減小電感內的電流波動。

[member]
[page]
同樣，輸出紋波與輸出電容的關系：vripple=Imax/(Co×f)。  可以看出，加大輸出電容值可以減小紋波。

通常的做法，對于輸出電容，使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好，而且ESR也比較大，所以會在它旁邊并聯一個陶瓷電容，來彌補鋁電解電容的不足。

同時，開關電源工作時，輸入端的電壓Vin不變，但是電流是隨開關變化的。這時輸入電源不會很好地提供電流，通常在靠近電流輸入端(以BucK型為例，是SWITcH附近)，并聯電容來提供電流。

應用該對策后，BUCK型開關電源如下圖所示：

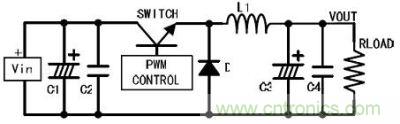

圖4：BUCK型開關電源

上面這種做法對減小紋波的作用是有限的。因?yàn)轶w積限制，電感不會做的很大；輸出電容增加到一定程度，對減小紋波就沒有明顯的效果了；增加開關頻率，又會增加開關損失。所以在要求比較嚴格時，這種方法并不是很好。

關于開關電源的原理等，可以參考各類開關電源設計手冊。

2，二級濾波，就是再加一級LC濾波器

LC濾波器對噪紋波的抑制作用比較明顯，根據要除去的紋波頻率選擇合適的電感電容構成濾波電路，一般能夠很好的減小紋波。

但是，這種情況下需要考慮反饋比較電壓的采樣點。

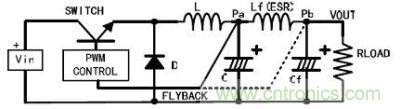

圖5：考慮反饋比較電壓的采樣點

采樣點選在LC濾波器之前(Pa)，輸出電壓會降低。因?yàn)槿魏坞姼卸加幸粋€(gè)直流電阻，當有電流輸出時，在電感上會有壓降產生，導致電源的輸出電壓降低。而且這個壓降是隨輸出電流變化的。

采樣點選在LC濾波器之后(Pb)，這樣輸出電壓就是我們所希望得到的電壓。但是這樣在電源系統內部引入了一個電感和一個電容，有可能會導致系統不穩定。關于系統穩定，很多資料有介紹，這里不詳細寫了。

3，開關電源輸出之后，接LDO濾波

這是減少紋波和噪聲最有效的辦法，輸出電壓恒定，不需要改變?cè)械姆答佅到y(tǒng)，但也是成本最高，功耗最高的辦法。

任何一款LDO都有一項指標：噪音抑制比。是一條頻率-dB曲線，如圖是凌特公司LT3024的曲線。

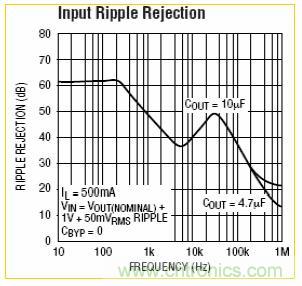

圖6：凌特公司LT3024的曲線

經過LDO之后，開關紋波一般在10mV以下。

下圖是LDO前后的紋波對比：

圖7：LDO前后的紋波對比

對比曲線上圖的曲線和左圖的波形，可以看出對幾百KHz的開關紋波，LDO的抑制效果非常好。但在高頻范圍內，該LDO的效果就不那么理想了。

對于高頻噪聲，由于頻率高幅值較大，后級濾波雖然有一定作用，但效果不明顯。這方面有專門的研究，簡單的做法是在二極管上并電容C或RC，或串聯電感。

4，在二極管上并電容C或RC

圖8：實際用二極管的等效電路

圖8是實際用二極管的等效電路。二極管高速導通截止時，要考慮寄生參數。在二極管反向恢復期間，等效電感和等效電容成為一個RC振蕩器，產生高頻振蕩。為了抑制這種高頻振蕩，需在二極管兩端并聯電容C或RC緩沖網絡。電阻一般取10Ω-100 Ω，電容取4.7pF-2.2nF。

在二極管上并聯的電容C或者RC，其取值要經過反復試驗才能確定。如果選用不當，反而會造成更嚴重的振蕩。

對高頻噪聲要求嚴格的話，可以采用軟開關技術。關于軟開關，有很多書專門介紹。

5，二極管后接電感（EMI濾波）

這也是常用的抑制高頻噪聲的方法。針對產生噪聲的頻率，選擇合適的電感元件，同樣能夠有效地抑制噪聲。需要注意的是，電感的額定電流要滿足實際的要求。比較簡單的做法，不再詳細解釋。
