傳感器與計算機、通信被稱為信息系統的三大支柱，傳感器技術優劣成為衡量一個國家科技水平和是否處在國際戰略競爭制高點的重要標志，是發達國家高度重視和爭相發展的核心基礎技術。傳感器廣泛應用于冶金、石油、化工、電力、交通、水利、新能源、電子、環保、家電、航天、航空、軍工武器裝備等國民經濟及國防、科研等各個領域，關乎并影響技術創新以及國防、經濟和社會安全，對于當前產業結構調整與轉型升級發揮著重要作用，對于占領戰略型新興產業的制高點具有十分重要的戰略意義。



在現代控制系統中，傳感器處于連接被測對象和測試系統的接口位置，構成了系統信息輸入的主要“窗口”，提供著系統進行控制、處理、決策、執行所必須的原始信息，直接影響和決定著系統的功能。傳感器可以直接接觸被測對象，也可以間接接觸。許多控制系統功能因控制對象的信息難以采集與獲取而無法實現，成為系統技術發展與提升的障礙，也成為大數據的來源和采集以及物聯網技術與發展的最大障礙。



而隨著“工業4.0”概念的深化，全球的傳感器市場空間再一次被擴寬。據預測，2016年-2021年，傳感器的復合年增長率預計為11%，到2021年市場規模將達到1906億美元。



小巧玲瓏的傳感器設備給我們的生活帶來巨大沖擊。在工業自動化領域，傳感器作為機械的觸覺，是實現工業自動檢測和自動控制的首要環節。尤其在自動化生產過程中，這些毫不起眼卻至關重要的設備會將數據流轉化為意義重大的決策。



目前，全球傳感器市場主要由美國、日本、德國的幾家領先企業主導，博世、霍尼韋爾、飛思卡爾、日立等傳統電子行業巨頭，都把傳感器作為未來業務的主要增長點。



工業物聯網風云漸起之時，更加帶動了數據收集者——傳感器的發展。從國家層面看，基于工業化與信息化融合戰略，政府大力推進物聯網技術向傳統行業中的深度滲透，使得傳感器成為提升我國現代信息技術、帶動產業化發展的最好突破口。從技術層面看，承擔著數據采集和傳輸重任的傳感器，通過物聯網領域的引導，正在朝著智能化、微型化、集成化、網絡化、多功能、低功耗的方向發展。





MEMS傳感器面臨三大挑戰和四大趨勢



如今，我國作為全球最大的電子產品生產基地，正消耗著全球四分之一的MEMS器件。但目前，我國大部分MEMS傳感器仍依賴進口。國內MEMS傳感器也仍以中低端為主，技術相對落后，這一局面將在較長時間里一直存在下去。那么，各家MEMS企業又該如何擺平心態，正視這一挑戰，從而尋找其中的發展商機呢？



中國MEMS廠商面臨的挑戰非常多。首先，缺乏高端研發人員和經驗豐富的本土MEMS工程師，導致基礎研究落后。同時，MEMS傳感器商業化應用周期長，MEMS傳感器研發時間更長，這對MEMS企業的耐心、遠見是一個很大挑戰。



另一方面，中國MEMS產業鏈在競爭方面，力量還較薄弱，沒有產生在國際市場上具有領導地位的企業。MEMS傳感器和IC芯片一樣，具有很強的規模效應，國內企業出貨量上不去，導致整個產業鏈，例如前端流片等環節加工能力薄弱，一致性、生產重復性都不能滿足設計加工工藝要求。因此，整個MEMS產業鏈均處于投入階段，盈利比較困難，產生了惡性循環。



此外，價格下滑導致MEMS廠商盈利困難。MEMS傳感器產品的價格，并非與產品的重要性或開發難度成正比。例如，據統計數據顯示，從應用廣泛和競爭激烈的陀螺儀和加速度傳感器市場來看，價格每季度下跌3％至5％，系統廠商對于MEMS產品需求量很大，但是它們也已經把價格殺到MEMS廠商難以為繼的地步。



四大趨勢：新興器件、新應用、顛覆性技術、新設計



面對上述挑戰，國內MEMS廠商如何樹立信心，尋求機遇呢？



首先必須承認，中國是最大電子生產和消費大國，終端消費市場巨大，該優勢應該可以給各家MEMS廠商給予一定信心。而且受物聯網市場驅動，MEMS傳感器的市場增量將相當可觀。另外，MEMS傳感器產品多樣，也有巨大的創新空間。

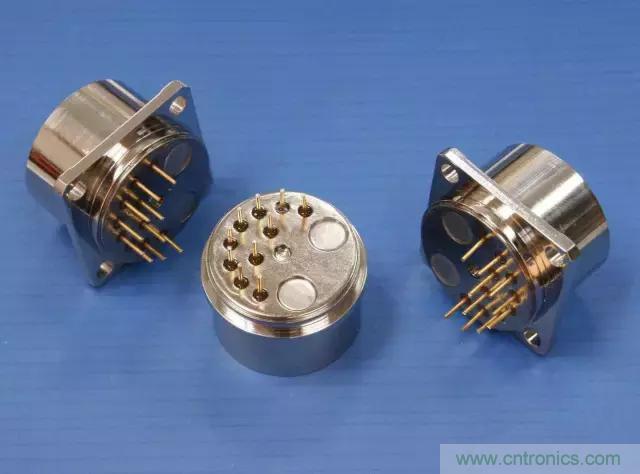

MEMS傳感器制造需要依賴發達的半導體微加工技術



另一方面，根據MEMS傳感器的特點，MEMS傳感器一直依賴于使用基于半導體的微加工技術來制造器件，以取代更為復雜、笨重或不敏感的傳感器。據此，未來將有四大趨勢改變MEMS市場格局。它們分別是：新興器件、新應用、顛覆性技術、新設計。



簡單來說就是：新興器件，如微鏡和環境組合傳感器；新應用，如壓力傳感器應用于位置或高度感測；顛覆性技術，包括封裝、新材料，如壓電薄膜和300mm/12寸晶圓；新的設計，包括NEMS納機電系統和光學集成技術。



物聯網是我國未來十年的核心發展戰略，MEMS傳感器則是物聯網中不可或缺的一環，下一個十年，會涌現出遠比現在主流MEMS傳感器更有市場前景的MEMS產品，期待中國MEMS產業能躋身世界前列。



工業領域常用的傳感器分析



按被測量對象分為內部傳感器和外部傳感器。



內部信息傳感器主要檢測系統內部的位置，速度，力，力矩，溫度以及異常變化。



外部信息傳感器主要檢測系統的外部環境狀態，它有相對應的接觸式（觸覺傳感器、滑動覺傳感器、壓覺傳感器）和非接觸式（視覺傳感器、超聲測距、激光測距）。



超聲波傳感器



按傳感器能量源



可分為有源傳感器和無源傳感器。



1）無源傳感器：不需外加電源。而是將被測量的相關能量轉換成電量輸出（主要有：壓電式、磁電感應式、熱電式、光電式）又稱能量轉化型;



例如：



光電傳感器能將光射線轉換成電信號，其原理類似太陽能電池;



壓電傳感器能夠?qū)毫D(zhuǎn)換成電壓信號;



熱電傳感器能將被測溫度場的能量（熱能）直接轉換成為電壓信號的輸出等等。



2）有源傳感器：需要外加電源才能輸出電量，又稱能量控制型（主要有：電阻式、電容式、電感式、霍爾式）。



按作用形式



可分為主動型和被動型傳感器。



主動型傳感器，此種傳感器對被測對象能發出一定探測信號，能檢測探測信號在被測對象中所產生的變化，或者由探測信號在被測對象中產生某種效應而形成信號。



1）檢測探測信號變化方式的稱為作用型



2）檢測產生響應而形成信號方式的稱為反作用型。



雷達與無線電頻率范圍探測器是作用型實例，而光聲效應分析裝置與激光分析器是反作用型實例。



被動型傳感器只是接收被測對象本身產生的信號，如紅外輻射溫度計、紅外攝像裝置等。



按外界輸入的信號變換為電信號采用的效應



可分為物理型傳感器、化學型傳感器和生物型傳感器三大類　



物理型傳感器又可以分為結構型傳感器和物性型傳感器。



結構型傳感器是以結構（如形狀、尺寸等）為基礎，利用某些物理規律來感受（敏感）被測量，并將其轉換為電信號實現測量的。例如：



電容式壓力傳感器



必須有按規定參數設計制成的電容式敏感元件，當被測壓力作用在電容式敏感元件的動極板上時，引起電容間隙的變化導致電容值的變化，從而實現對壓力的測量。



物性型傳感器就是利用某些功能材料本身所具有的內在特性及效應感受（敏感）被測量，并轉換成可用電信號的傳感器。例如：



壓電式壓力傳感器



利用具有壓電特性的石英晶體材料制成的壓電式壓力傳感器，就是利用石英晶體材料本身具有的正壓電效應而實現對壓力測量的;



壓阻式傳感器



利用半導體材料在被測壓力作用下引起其內部應力變化導致其電阻值變化制成的壓阻式傳感器，就是利用半導體材料的壓阻效應而實現對壓力測量的。



一般而言，結構型傳感器強調要依靠精密設計制作的結構才能保證其正常工作;而物性型傳感器則主要依靠材料本身的物理特性、物理效應來實現對被測量的敏感。



化學傳感器是利用電化學反應原理，把無機或有機化學的物質成分、濃度等轉換為電信號的傳感器。最常用的是離子傳感器，即利用離子選擇性電極，測量溶液的pH值或某些離子的活度，如K+，Na+，Ca2+等。電極的測量對象不同，但其測量原理基本相同。



離子煙霧傳感器

　　

主要是利用電極界面（固相）和被測溶液（液相）之間的電化學反應，即利用電極對溶液中離子的選擇性響應而產生的電位差。所產生的電位差與被測離子活度對數成線性關系，故檢測出其反應過程中的電位差或由其影響的電流值，即可給出被測離子的活度。



化學傳感器的核心部分是離子選擇性敏感膜。膜可以分為固體膜和液體膜。玻璃膜、單晶膜和多晶膜屬固體膜;而帶正、負電荷的載體膜和中性載體膜則為液體膜。



化學傳感器廣泛應用于化學分析、化學工業的在線檢測及環保檢測中。



生物傳感器是一種利用生物活性物質選擇性來識別和測定生物化學物質的傳感器。生物活性物質對某種物質具有選擇性親和力，也稱其為功能識別能力。



生物傳感器主要由兩大部分組成。



其一是功能識別物質，其作用是對被測物質進行特定識別。



這些功能識別物有酶、抗原、抗體、微生物及細胞等。用特殊方法把這些識別物固化在特制的有機膜上從而形成具有對特定的從低分子到大分子化合物進行識別功能的功能膜。



其二是電、光信號轉換裝置，此裝置的作用是把在功能膜上進行的識別被測物所產生的化學反應轉換成便于傳輸?shù)碾娦盘?hào)或光信號。



生物傳感器的最大特點是能在分子水平上識別被測物質，不僅在化學工業的監測上，而且在醫學診斷、環保監測等方面都有著廣泛的應用前景。



關于傳感器，由于敏感材料和傳感器的數量特別多，類別十分繁復，相互之間又有著交叉和重疊，這里就不再贅述。
