【導讀】智能家居時代已來，高價值的智能家居產品配套優質的防雷插座尤為重要。需要防雷插座的原因:城市中有變電站和避雷針等第一層、第二層防雷裝置的保護，但家庭用電安全仍然無法完全避免雷擊。感應雷會在瞬間沿著天線、數字線、信號線和電源線等侵入電器內部，給電器帶來巨大的傷害。這時，插座作為第三層防雷保護傘，就顯得很重要。
防雷插座的防雷效果是：當沒有電涌時，插座正常使用；當電涌發生后，插座經過抗電涌裝置，自動斷電。
防雷插座的抗電涌裝置是如何做到防雷效果的呢？雷卯針對國內市場的防雷插座（220V 供電）進行解析。

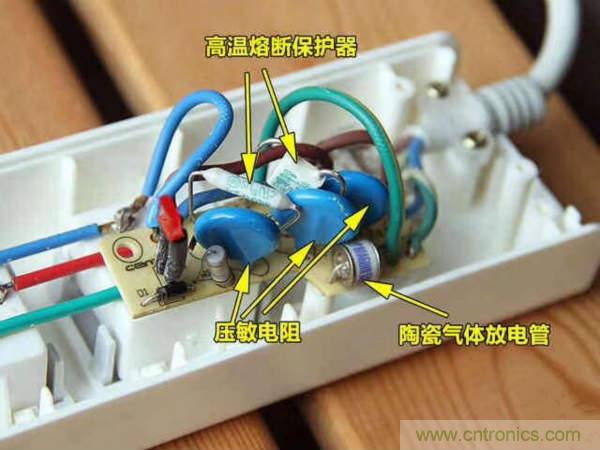

如下圖，是防雷插座抗電涌裝置的內部圖，圖中所示，防雷插座通過壓敏電阻(MOV)、陶瓷氣體放電管(GDT)、高溫熔斷保護器三組件防護器件，可將感應雷控制在安全范圍內。
壓敏電阻(MOV)推薦用雷卯的10D471K, 陶瓷氣體放電管(GDT)推薦用雷卯的2R600-8L。

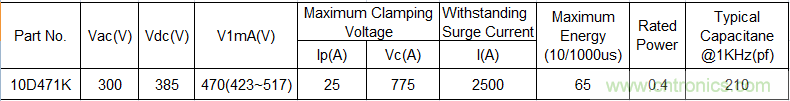

10D471K 性能參數：

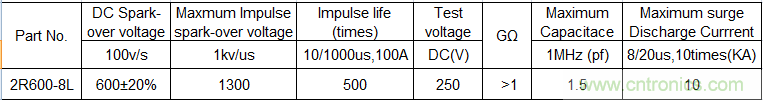

2R600-8L性能參數：

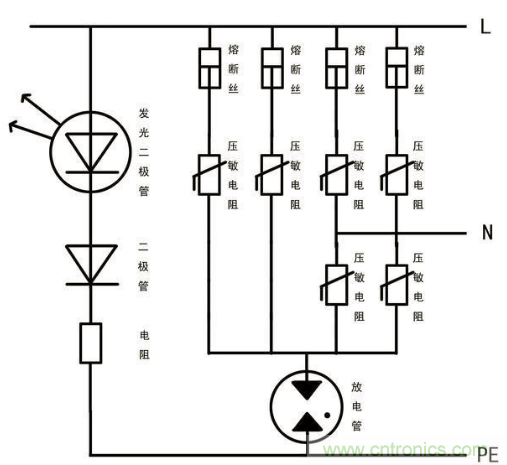

讓壓敏電阻與熔斷器串聯，之后再串聯一個陶瓷氣體放電管，形成如下電路圖，可對電路進行防雷保護。火線L、零線N與地線PE之間的防雷器件，當零線或火線上有高電壓的時候，防雷器件瞬間導通，將雷電釋放到地線上并導入室外地網上，減小雷電對線路的危害。雷點過后，防雷器件恢復到高阻狀態。
