【導讀】一個差分信號是用一個數值來表示兩個物理量之間的差異。從嚴格意義上來講,所有電壓信號都是差分的,因?yàn)橐粋€(gè)電壓只能是相對于另一個電壓而言的。在某些系統里,系統''地''被用作電壓基準點。當''地''當作電壓測量基準時,這種信號規劃被稱之為單端的。我們使用該術語是因?yàn)樾盘?hào)是用單個導體上的電壓來表示的。

另一方面,一個差分信號作用在兩個導體上。信號值是兩個導體間的電壓差。盡管不是非常必要,這兩個電壓的平均值還是會經常保持一致。

我們用一個方法對差分信號做一下比喻,差分信號就好比是蹺蹺板上的兩個人,當一個人被蹺上去的時候,另一個人被蹺下來了 - 但是他們的平均位置是不變的。繼續蹺蹺板的類推,正值可以表示左邊的人比右邊的人高,而負值表示右邊的人比左邊的人高。0 表示兩個人都是同一水平。

形象解讀差分信號,它比單端信號強在哪?

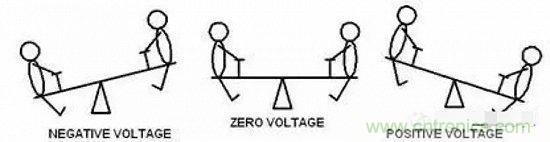

圖1 用蹺蹺板表示的差分信號

應用到電學上,這兩個蹺蹺板用一對標識為V+和V-的導線來表示。當V+>V-時,信號定義成正極信號,當V+<V-時,信號定義成負極信號。

形象解讀差分信號,它比單端信號強在哪?

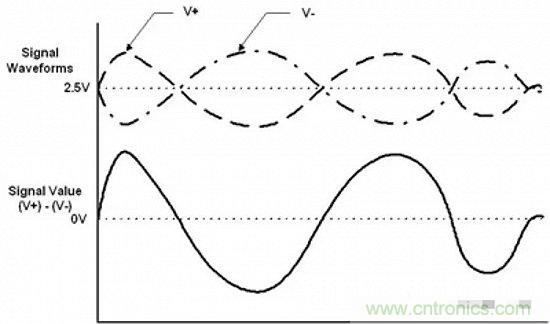

圖2 差分信號波形和單端等價

圖2 差分對圍繞擺動的平均電壓設置成 2.5V。當該對的每個信號都限制成 0-5V 振幅時,偏移該差分對會提供一個信號擺動的最大范圍。當用單一 5V 電源操作時,經常就會出現這種情況。

當不采用單端信號而采取差分信號方案時,我們用一對導線來替代單根導線,增加了任何相關接口電路的復雜性。那么差分信號提供了什么樣的有形益處,才能證明復雜性和成本的增加是值得的呢?

差分信號的第一個好處是,因?yàn)槟阍诳刂?'基準''電壓,所以能夠很容易地識別小信號。在一個地做基準,單端信號方案的系統里,測量信號的精確值依賴系統內''地''的一致性。信號源和信號接收器距離越遠,他們局部地的電壓值之間有差異的可能性就越大。從差分信號恢復的信號值在很大程度上與''地''的精確值無關,而在某一范圍內。

差分信號的第二個主要好處是,它對外部電磁干擾(EMI)是高度免疫的。一個干擾源幾乎相同程度地影響差分信號對的每一端。既然電壓差異決定信號值,這樣將忽視在兩個導體上出現的任何同樣干擾。除了對干擾不大靈敏外,差分信號比單端信號生成的 EMI 還要少。

差分信號提供的第三個好處是,在一個單電源系統,能夠從容精確地處理''雙極''信號。為了處理單端,單電源系統的雙極信號,我們必須在地和電源干線之間某任意電壓處(通常是中點)建立一個虛地。用高于虛地的電壓來表示正極信號,低于虛地的電壓來表示負極信號。接下來,必須把虛地正確地分布到整個系統里。而對于差分信號,不需要這樣一個虛地,這就使我們處理和傳播雙極信號有一個高保真度,而無須依賴虛地的穩定性。剛才提到了單端信號,其實,信號通常以三種模式沿電路傳播:?jiǎn)味?、差?;蚬材!?/div>

單模是我們最熟悉的。它包括介于驅動器與接收器之間的單根導線或走線,信號沿走線傳播并從地返回。

這里最難理解的是共模信號。它既可以包括單端走線也可以包括兩個(可能更多)差分走線。同樣的信號沿走線以及返回路徑(地)或者沿差分對中的兩根走線流動。大部分人往往對共模信號不熟悉,因?yàn)槲覀冏约簭膩聿粫?huì)故意產生它們。它們通常是由從其它(鄰近或外部)源耦合進電路的噪聲引起的。一般來講,結果 最好情況是中性的,最壞情況是具有破壞性的。共模信號能夠產生干擾電路正常運行的噪聲,并且是常見的EMI 問題的來源。 差分信號相比單端信號有一個顯著的缺點:需要兩根走線而不是一根,或者兩倍的電路板面積。但是差分信號有幾個優點:如果沒有通過地的返回信號, 地回路的連續性相對就變得不重要了。因此,假如我們有一個模擬信號通過差分對連接到數字器件,就無需擔心跨越電源邊界,平面不連續等等問題。差分器件的電源分割也更容易處理。差分電路在低壓信號的應用中是非常有益的。如果信號電平非常低,或者如果信噪比是個問題,那么差分信號可以有效地倍增信號電平(+v-(-v)=2v)。差分信號和差分放大器通常用于信號電平非常低的系統的輸入級。

差分接收器往往對輸入信號電平的差敏感,但是常常被設計為對輸入的共模偏移不敏感。因此在強噪聲環境中差分信號往往比單端信號有著更好的性能。

相比單端信號(以一個不太精確的受電路板其他位置的噪聲的干擾的信號為參考),差分信號(彼此互為參考)的翻轉時序可以更精確地設定。差分對的交叉點定義得非常精確(見圖3)。單端信號位于邏輯1和邏輯0之間的交叉點受制于(舉例)噪聲、噪聲門限以及門限檢測問題等等。

形象解讀差分信號,它比單端信號強在哪?

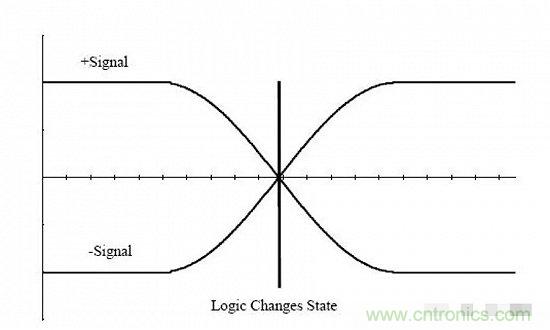

圖3 邏輯電平在差分信號交叉點的精確位置改變狀態
