【導讀】什么是光幕傳感器?光幕傳感器是一種紅外線類的光電保護器,可能有很多人不了解這個東西,其實,它主要是用在工業生產中的安全保護設備,普遍叫做安全光幕。在使用的時候經常會碰到許多問題,比如光幕傳感器持續亮紅燈是什么問題?光幕傳感器如何關閉等等。

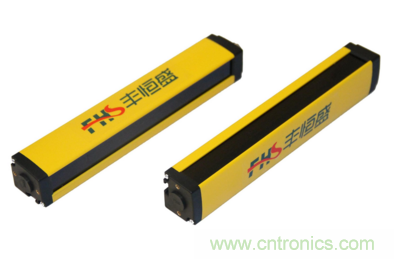

1、什么是光幕傳感器?

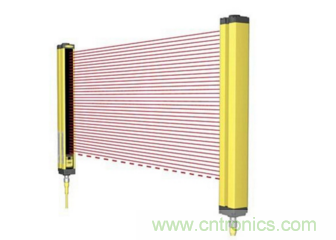

光幕傳感器也稱安全光柵、光幕,安裝光電安全保護裝置,可以有效地避免安全事故的發生,避免操作工人及第三方的危險,減少事故綜合成本,有利于公司自身、操作工人及社會。
2、光幕傳感器持續亮紅燈是什么問題?
問題一:安全光柵內部電路損壞,造成對不上光;
問題二:安全光柵濾光片太臟了;
問題三:傳感器被撞偏了,對不上光;
問題四:安全光柵的連接電纜線有問題,有某根線斷了。
3、光幕傳感器怎么接線?
1)安全光幕控制器通過繼電器觸點自檢。
2)220v交流電接入控制器。
3)繼電器輸出out兩個,作為控制器信號輸出。
4)光幕輸出os1和os2分別接入光幕接收器的黑線和白線。
5)觸點自檢EDM通過綠線接入光幕接收器。
6)接收器電源正24vdc通過棕線接入控制器,0v負極通過藍線接入控制器。
7)光幕發射器由黃色線接入控制器的光幕自檢TEST開關點。
8)光幕發射器的正24Vdc電壓由棕色線接入,0VdC由藍色線接入。
4、光幕傳感器如何關閉?
檢查安全光幕是否牢固的固定在需裝備的設備上,光幕傳感器的發射器和接收器是否在一平面內,且以發射器和接收器為邊界的保護區域應為該平面內的一個矩形。檢查安全光幕的發射器和接收器,是否和各自的電纜準確的裝配到位,以及電纜的接線端是否與電源和控制單元準確、牢固的連接。給安全光幕傳感器接通電源,此時光幕傳感器開始自檢、同步及自校準,約1秒鐘后,發射器黃色指示燈穩定,接收器指示燈全部熄滅,表示光幕傳感器進入正常工作狀態。如果要關閉光幕傳感器,只需拔掉電源即可。
上文便是小編整理的關于“光幕傳感器”的相關知識,光幕傳感器的作用主要是保護生產安全,大家可別小看這個小東西哦,實際上它運用廣泛,作用大著呢!
