如何使用浪涌電流限制器NTC(二)

發布時間:2019-08-02 責任編輯:wenwei

【導讀】在上一篇文章“如何使用浪涌電流限制器NTC(一)”中,我們介紹了NTC熱敏電阻的優點和兩種應用示例。本文中,我們將繼續講解NTC熱敏電阻其余的兩種應用。

應用3:直流-直流轉換器中的勵磁涌流限制

在直流-直流轉換器等的直流電源電路中,NTC熱敏電阻用作電源熱敏電阻,可以有效地限制勵磁涌流,輸入和輸出電容器在接通電源時充電。NTC熱敏電阻的阻值在通電后變得非常低,達到比使用固定電阻時更低的功率損耗。

如何使用浪涌電流限制器NTC(二)

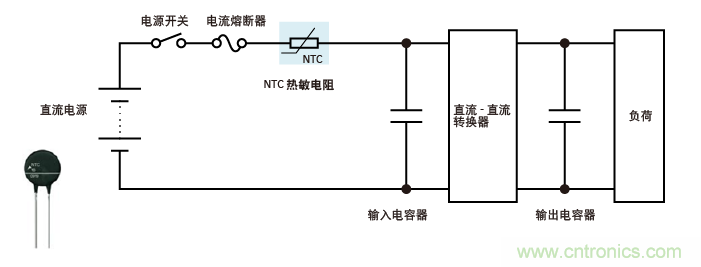

直流-直流轉換器中的勵磁涌流限制

應用4:工業逆變器的勵磁涌流限制

感應電機經常用于工廠、大型設施、辦公樓等的風扇、泵、空調和其他設備。感應電機結構簡單、穩定,但其轉速取決于頻率。為了控制轉速,需要逆變器。裝有逆變器的電機被稱為變速驅動(VSD - Variable Speed Drive),它能夠顯著降低功耗。

逆變器系統包括轉換器部分、逆變器部分和安裝在轉換器部分之后的直流鏈路電容器(平滑電容器)。啟動時,裝置充電,以峰值比穩定電流大幾倍的勵磁涌流將直流鏈路電容器充滿。這種勵磁涌流可能對直流電容器的使用壽命產生有害影響或破壞半導體器件。為了防止勵磁涌流,需要連接NTC熱敏電阻(電源熱敏電阻)。

如何使用浪涌電流限制器NTC(二)

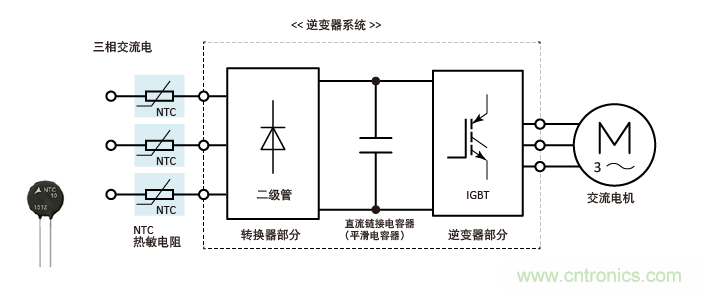

工業逆變器中的勵磁涌流限制(三相)

如何使用浪涌電流限制器NTC(二)

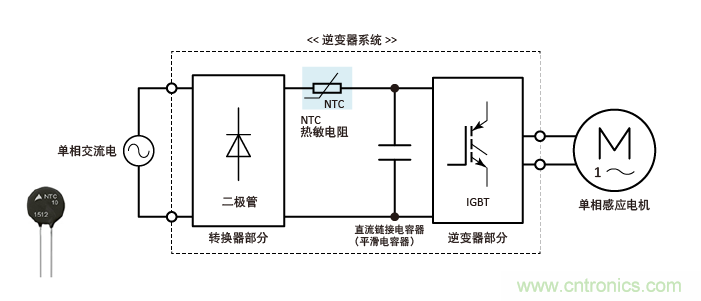

工業逆變器中的勵磁涌流限制(單相)
