TVS-壓敏電阻 等保護類器件的布局問題
發布時間:2019-09-18 責任編輯:wenwei
【導讀】對于電路來說,保護器件就是其保護作用的關鍵資源,但如果放錯了位置,它就是垃圾;甚至不僅是垃圾,而還可能成為禍害。
由最近承接的幾起電路原理圖審核項目來看,觸景生情而發出如上的感慨。

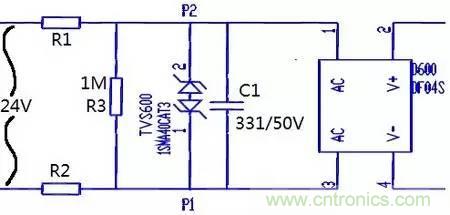

案例1:輸入端24V波動,R1和R2常被燒壞。
由電路圖分析,R1和R2的作用可能有二,一是限流,二是保護。如果設計起因是出于保護作用的話,24V輸入波動較大的時候,R1/R2上過流被燒掉就是正常的,誰讓您把它當保險絲使用呢!但是如果出于限流的作用,則TVS的放置位置就值得商榷了。宜把TVS放置在R1/R2的左側,這樣,24V上有波動尖峰輸入的時候,先從TVS泄放了,而不會連累R1/R2。
圖1

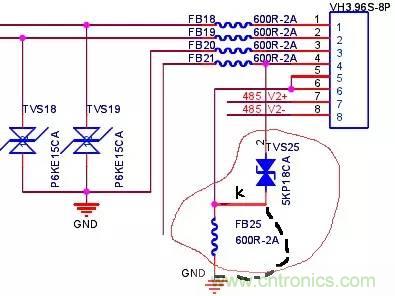

案例2:保護器件對地的通路上不要有其他器件(如圖2紅圈內器件)(嫌電路死得慢的除外)
TVS 25起作用的時候,泄放電流同時也會流經FB25,雖然這里的FB25的耐流是2A,已有一定的余量,但磁珠的失效后現象是燒斷,它一旦斷開,TVS的保護作用將不復存在,甚至后面的電路尚不自知,繼續工作時再來擾動,則后續電路難保。
而保護類器件失效后的第一現象是短路,以便即使它壞掉也能繼續將外來擾動電流泄放掉以保護后續電路。
解決方法就是將k字母下的那條線斷開,并用黑虛線將TVS連接到地(如圖2)。這里磁珠的作用是在Pin5和Pin6與地之間加一道尖峰的吸收措施實現隔離,所以仍需保留。
圖2
由以上兩個案例分析,均是因器件放置位置所引起,還有發生過原理圖對,但PCB布線錯,或原理圖錯,但PCB確實對的,因這些器件大都是連接在地之間的,出現此類錯誤也是自然。
