晶振輸出串電阻就來自于最小化設計，對于數字電路里最重要的時鐘源部分，應該特別注意保證信號完整性，最小化設計中晶振外圍電路除了電阻還要有一些其他器件。

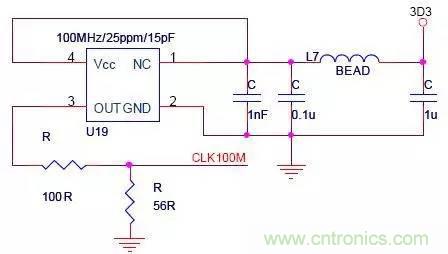

上圖中不僅考慮阻抗匹配，同時考慮電平匹配。L7為磁珠。

　　

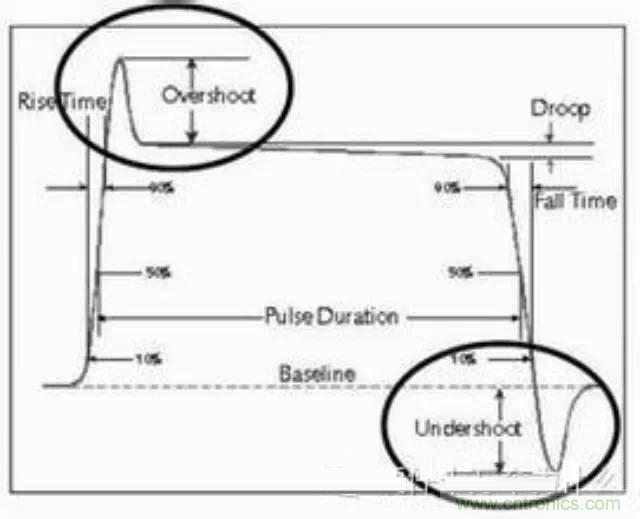

串電阻是為了減小反射波，避免反射波疊加引起過沖。有時，不同批次的板子特性不一樣，留個電阻位置便于調整板子狀態到最佳。如無必要串電阻，就用0歐電阻連接。反射波在大部分電路里有害，但PCI卻恰恰利用了反射波形成有效信號。

　　

一、減少諧波，有源晶體輸出的是方波，這將引起諧波干擾，尤其是阻抗嚴重不匹配的情況下，加上電阻后，該電阻將與輸入電容構成RC積分平滑電路，將方波轉換為近似正弦波，雖然信號的完整性受到一定影響，但由于該信號還要經過后級放大、整形后才作為時鐘信號，因此，性能并不受影響，該電阻的大小需要根據輸入端的阻抗、輸入等效電容，有源晶體的輸出阻抗等因素選擇。

　　

二、阻抗匹配，減小回波干擾及導致的信號過沖。我們知道，只要阻抗不匹配，都會產生信號反射，即回波，有源晶體的輸出阻抗通常都很低，一般在幾百歐以下，而信號源的輸入端在芯片內部結構上通常是運放的輸入端，由芯片的內部電路與外部的無源石英晶體構成諧振電路(使用有源晶體后就不需要這個晶體了)，這個運放的輸出阻抗都在兆歐以上。

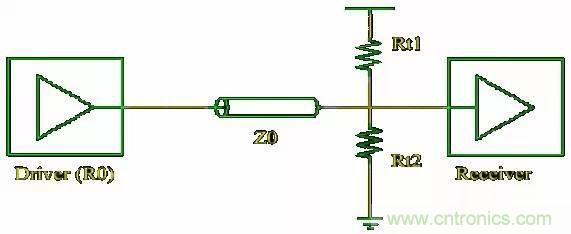

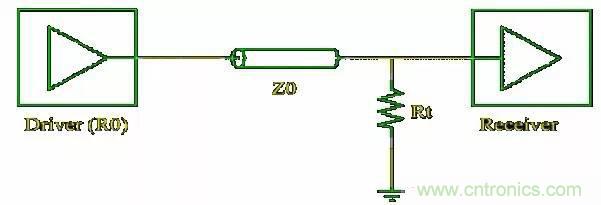

源端串接和接收端并接的匹配方式是不一樣的。



反射系數，即



X=(Z2-Z1)/(Z1+Z2)



Z1和Z2分別為傳輸線阻抗失配分界面前后的瞬時阻抗。



那么這就有3種情況



1.Z1=Z2，即阻抗相等，X=0，即沒有反射

2.Z2=無窮大，X=1，即完全正反射，很多接收端的情況

3.Z2=0，X=-1，即完全負反射，末端短路了，接地了，阻抗為0，反射信號即可以理解為返回路徑上的回流

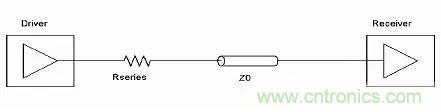

源端串聯電阻R，和驅動端的源電阻R0，串聯后的總電阻R+R0，總電阻值等于或者最接近傳輸線阻抗Z。那么這時候信號分壓，真正進入傳輸線上傳播的只有源信號電壓的一半，到接收端時，由于接收端阻抗為無窮大，發生反射，反射系數為1，傳輸系數Y=2，即進入接收端的信號又等于驅動端的信號了。而返回源端的信號因?yàn)樽杩箾]有變化，到源端時被源電阻和串聯匹配電阻吸收了，不再發生反射，這是理想情況。



單一網絡SI的主要問題就是反射，但是這又是一個比較大的話題，牽涉到阻抗匹配，拓?fù)浣Y(jié)構，端接等等，所以想說的比較透徹似乎不太容易，盡量吧



一.反射產生原理

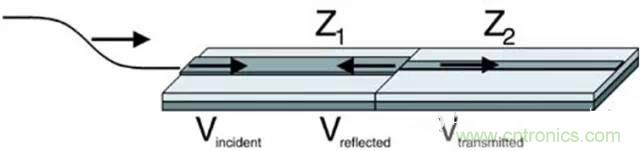

先來看上面的圖，信號在傳輸線中傳輸，從Z1到Z2的過程中，阻抗發生變化，部分信號將沿著與原傳播方向相反的方向反射，而另一部分將繼續傳播，但幅度有所改變。將瞬時阻抗發生改變的地方稱為阻抗突變，反射信號的大小由瞬時阻抗的突變程度確定，在理論分析中，我們用反射系數來表示





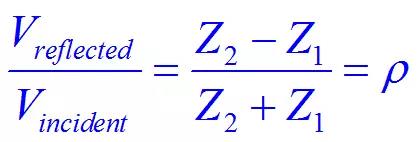

兩個區域的阻抗差異越大，反射信號強度就越大。例如，如果1V信號沿特性阻抗=50W的線網傳播，受到的瞬時阻抗=50W，當它進入特性阻抗為75W的區域時，反射系數為(75-50)/(75+50)= 20%，反射電壓為20%×1V= 0.2V



我們可以從理論上對上面的公式進行推導，但此處不再贅述，有興趣的話可以參考相關資料

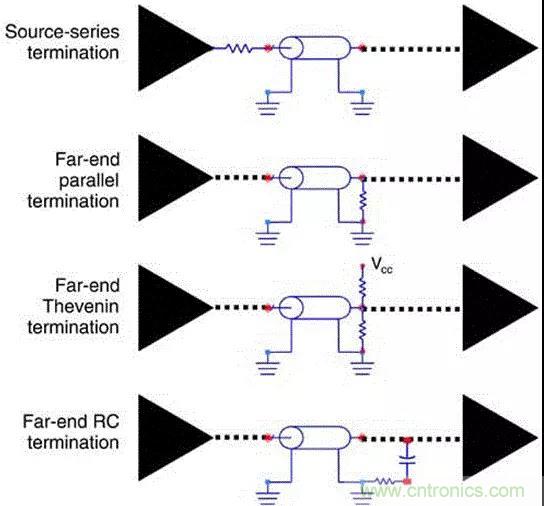

在實際的工程中，反射不可能完全消除，SI工程師所要做的就是盡量減少反射對信號的影響，反射的根源是阻抗不匹配，所以減小反射最有效的途徑就是端接，端接方法的選擇，終端電阻的選取，都對。



根據反射系數的公式，我們可以得出三種最典型的情況：開路，短路，匹配



1.Z1=Z2，即阻抗相等，ρ=0，即沒有反射

2.Z2=無窮大，ρ=1，即完全正反射，這意味這在開路短產生與入射波大小相同，方向相反，返回源端的反射波，如果測量開路端得電壓，將得到兩個電壓之和

3.Z2=0，ρ=-1，即完全負反射，末端短路了，接地了，阻抗為0，反射信號即可以理解為返回路徑上的回流



二.反彈圖



反射理論里面最重要的莫過于Lattice Diagrams，也就是我們說的反彈圖，有些資料也叫網格圖



我們知道，當信號在傳輸線終端的阻抗不連續點被反射時，信號的一部分將反射回源頭。當反射信號到達源頭時，若源頭端阻抗不等于傳輸線阻抗就將產生二次反射。接著，若傳輸線的兩端都存在阻抗不連續，信號將在驅動線路和接收線路之間來回反射，直到最后達到直流穩態。



下面，我們來分析這種情況。如果已知驅動器的源電壓、傳輸線時延TD、信號沿途各區域的阻抗，就可以計算出每個交界面的反射，并計算出每一點的實時電壓。



例如，已知源電壓是1V，內阻是10Ω，則實際進入時延為1ns 50Ω傳輸線的電壓是1V×50/(10+50)＝0.84V。這個0.84V信號就是沿傳輸線傳播的初始入射電壓。



1ns后在線末端，假設傳輸線末端開路，反射系數為1，開路端的總電壓為兩個波之和，即0.84V+0.84V＝1.68V。



再經過1ns后，0.84V反射波到達源端，又一次遇到阻抗突變。源端的反射系數是(10 - 50)/(10+50)＝- 0.67，這時將有0.84V×(-0.67)＝-0.56V反射回線遠端。



這個新產生的波在遠端又會被反射，即-0.56V電壓將被反射。這樣，線遠端開路處將同時有四個波存在：從一次行波中得到2×0.84 V＝1.68 V，從二次反射中得到的2×(-0.56)＝-1.12 V，故總電壓為0.56 V。



-0.56V信號到達源端后仍然會再次反射，反射電壓是+0.38 V。在遠端新的時刻，總電壓0.56V + 0.38V + 0.38V＝1.32V

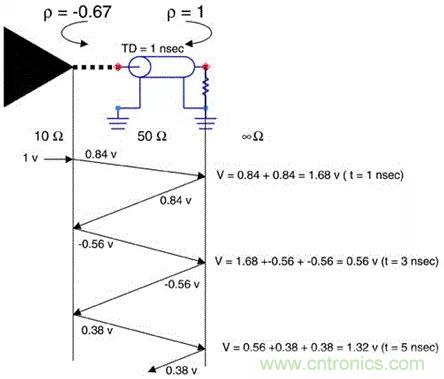

把上面的計算用圖形來表示的話，就得到了我們所說的反彈圖

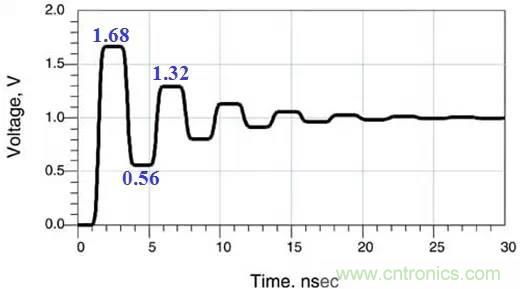

時域信號波形的表現如下圖：





圖中有兩個重要的特性：



1. 遠端的電壓最終逼近源電壓1V，因?yàn)樵撾娐肥情_路的。這是一個必然的結果——源電壓最終是加在開路上。

2.開路處的實際電壓有時大于源電壓。源電壓僅1V，然而遠端測得的最大電壓是1.68V。高出的電壓是由于傳輸線分布參數L、C諧振產生的。



三.反射什么時候發生



那么，反射什么時候發生呢？這的確是一個值得探討的問題，前面，我們提過，反射由阻抗突變而起，而且阻抗改變的長度也有關系，下面我們通過簡單的仿真來驗證下這個問題

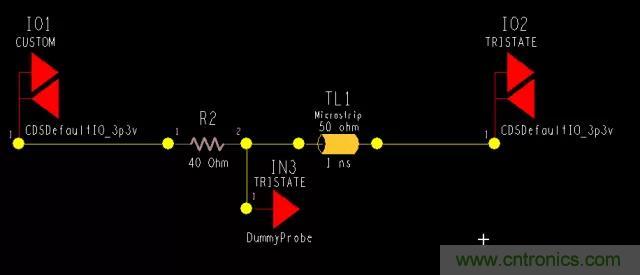

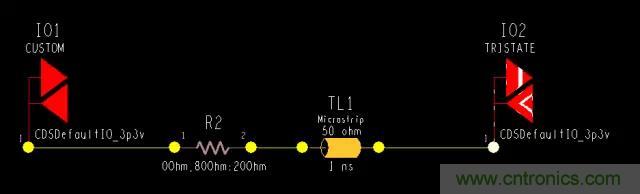

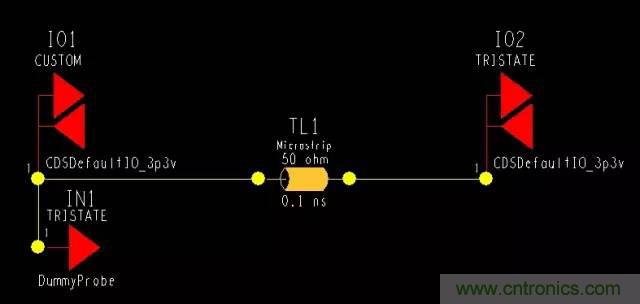

首先，我們在SigXplorer中搭建一個簡易的Point-Point拓?fù)浣Y(jié)構，開始時對驅動端的源電阻不得而知，使用理想傳輸線，特征阻抗為50ohm，傳輸延時為0.1ns，未加任何阻抗匹配元件，仿真頻率選擇50Mhz

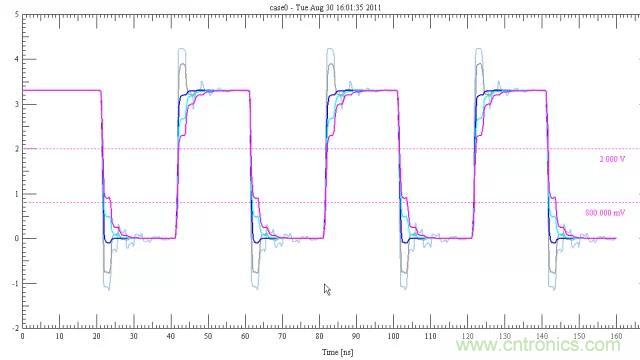

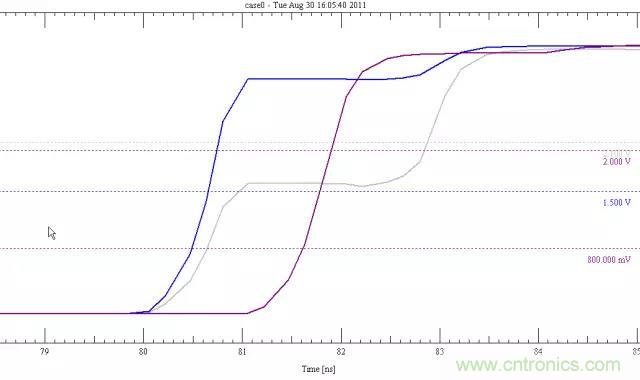

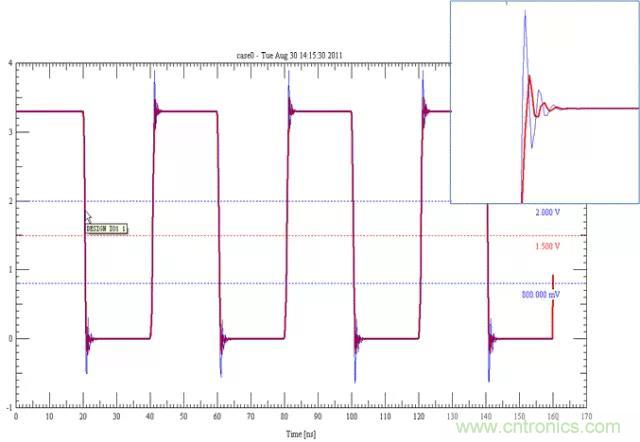

仿真波形如下，可以看到，在驅動端和接收端都有比較大的振鈴

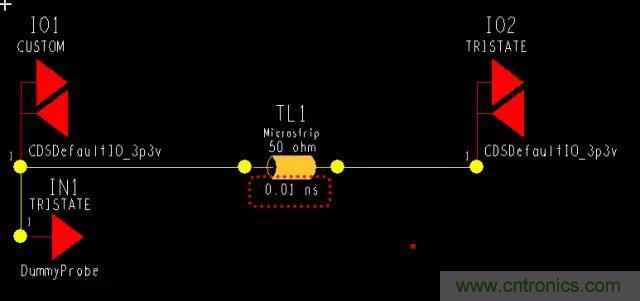

從上面的仿真結果看，源端內阻抗和傳輸線阻抗不匹配的確造成的反射，產生了過沖并生成了振鈴，這時我們就猜想這一切的產生是否和傳輸線的長度有關系呢？下面修改傳輸線延時為0.01ns





這時候會發現剛才的振鈴和過沖都消失了

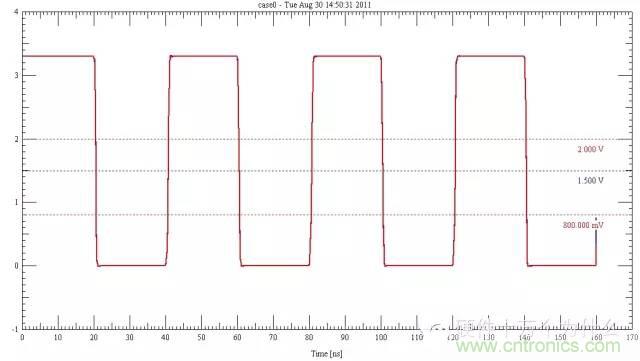

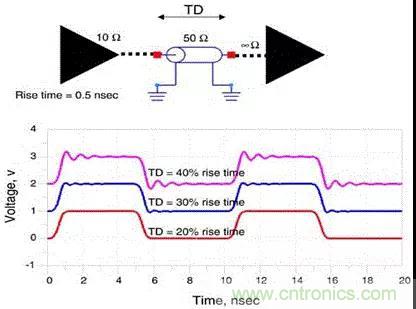

仿真頻率仍然為50Mhz，看下仿真波形，驚訝地看到那些毛刺不見了，接收端和驅動端的波形接近重合，似乎沒有發生一點變形。到這里有人也許會下這樣的結論，傳輸線足夠短的時候，就不發生反射了。那么，到底多短的時候才會沒有反射呢？這里直接引用Eric博士的研究結果：



當TD<上升邊的20%時，振鈴可以忽略，傳輸線不需要匹配(即線較短的電小尺寸時)





在 FR4中(前提)，信號傳播速度大約為6in/ns。如果上升邊是1ns，終端沒有匹配的傳輸線最大允許長度約為6 in/ns×0.2ns＝1.2 in。



一個易記的經驗法則是：為避免信號完整性出問題，沒有終端匹配的FR4傳輸線最大容許長度約為：





其中：Lenmax 沒有終端匹配的傳輸線最大允許長度，單位in



RT 信號上升邊，單位ns



經驗法則：沒有終端匹配的傳輸線最大允許長度的英寸值等于信號上升邊的納秒值。



也就是說，如果上升時間是1 ns,則沒有終端端接的傳輸線的最大長度約為1 in,如果上升時間為0.1 ns,則最大長度為0.1 in.



上面的經驗公式是一個非常有用的經驗公式，它可以用于各種不同的情況中，比如阻抗突變的長度，比如短樁線的長度對反射的影響

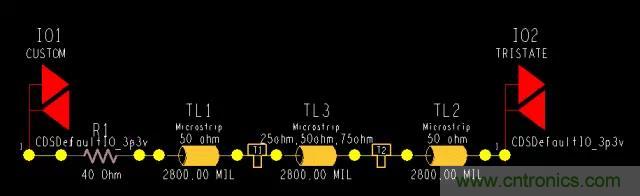

比如在實際的Layout中，我們希望所有傳輸線的阻抗是一樣的，但是有時候傳輸線經過BGA的時候，不可避免的需要改變線寬，所以阻抗也跟著就改變了，那么阻抗的改變對信號的影響如何呢，繼續看仿真結果





可以看到，當突變的阻抗(TL3)大于特性阻抗時，信號會有一個向上的過沖，當突變的阻抗小于特性阻抗時，信號會有一個向下的過沖, 那么，按照上面的分析，是不是如果TL3長度足夠短時，反射就可以消除呢，答案是肯定的

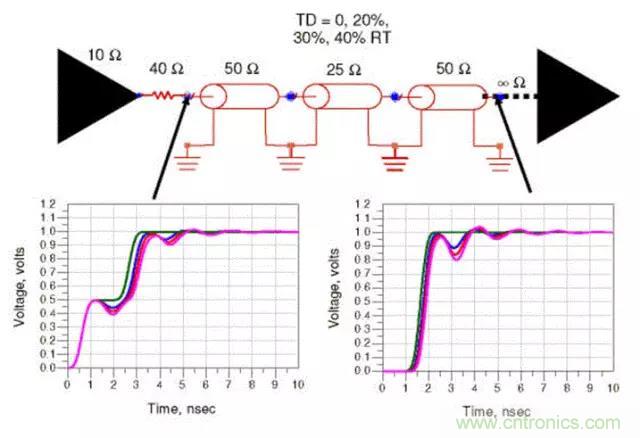

上面的圖為傳輸線上有25Ω短突變時的反射信號和傳輸信號。如果突變段的時延小于信號上升邊20%，就不會造成問題，從而，得到了與前面相同的經驗法則，即可允許的阻抗突變最大長度為







經驗法則：突變段的長度應小于信號上升邊，此時可以忽略突變的影響。

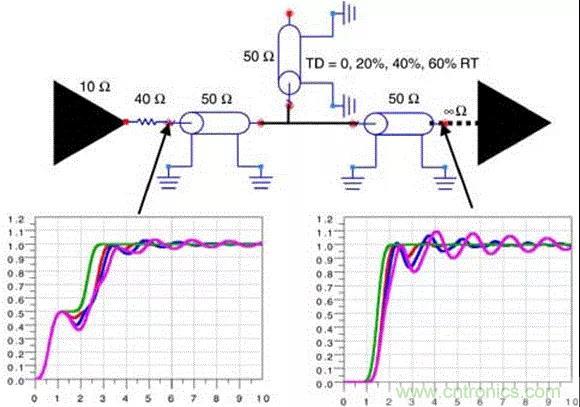

同樣，可以得到短樁線的最小長度也滿足這個經驗公式





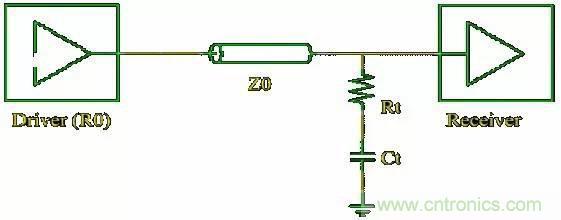

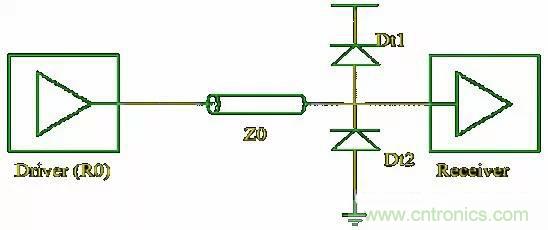

三.點對點拓?fù)涞亩私硬呗?/div>
