【導讀】假設二極管內電流恒定，溫度每升高1°C，二極管的正向電壓降, VD降低約2 mV。圖1所示的電路以此特性為基礎設計簡單的溫 差傳感器。最好采用同樣類型、來自同一家制造商的二極管。兩個二極管都是正向偏置，使用相同的電阻值來設定相同的電流，至少在溫度相同的情況下是這樣。二極管 DSENSE 用作溫度傳感器，DREF 用作溫度參考傳感器，始終保持恒定溫度，方便起見 這里設置為室溫即25°C。因此，二極管的電壓差 VTEMP 與溫差成正比。
材料:
● ADALM2000主動學習模塊
● 無焊面包板
● 兩個1 kΩ電阻
● 兩個小信號二極管（1N914或類似元件）
指導
使用兩個1N914二極管，構建圖1所示的電路。

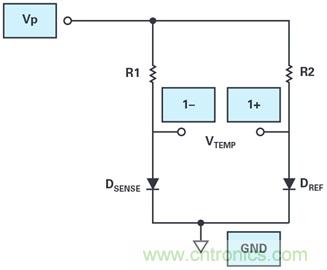

圖1. 溫差電路。
硬件設置
將示波器的輸入1+連接到 VTEMP的正極端子，將示波器的輸入1–連接到 VTEMP的負極端子。使用示波電壓表或示波器來監測 VTEMP的值（使用 True RMS測量顯示器）。使用電壓表的自動量程，或?qū)⑹静ㄆ鞯?Volts/Div量程設置為最靈敏的值(10 mV)，并且確保啟用通道1。將Vp連接至5 V電源。

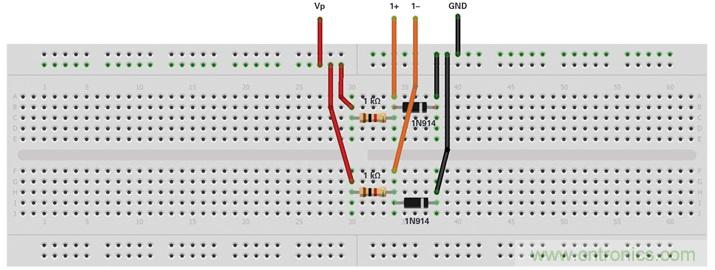

圖2. 溫差面包板電路。
程序步驟
步驟1
讓兩個二極管達到相同的溫度： TSENSE = TREF。測量，并將失調電壓記錄為TAMP ；在以后的測量中減去這個失調電壓值。

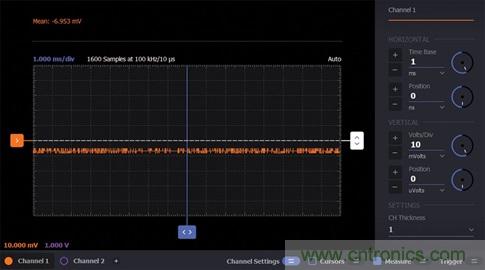

圖3. TSENSE = TREF溫差波形。
步驟2
用手指觸摸傳感器二極管，為其加熱。等待電壓穩定之后，減去 VTEMP值，然后將得到的值記錄為體溫電壓。您還可以試著使用吸管將呼出的熱氣吹到傳感器二極管上。

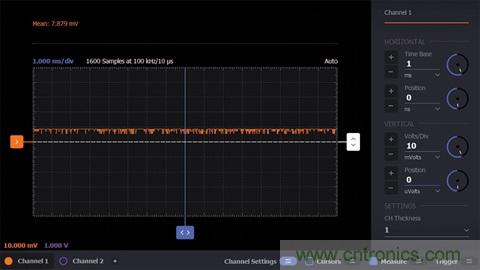

圖4. TSENSE > TREF溫差波形。
如果條件允許的話，用薄塑料袋包裹傳感器二極管，然后將它浸入冰水中冷卻。等待電壓穩定之后，減去 VTEMP 值，然后將得到的值記錄為冰點電壓。
確定溫度傳感器輸出 VTEMP的靈敏度，單位是mV/°C。
