為系統安全選擇電壓檢測器、監控器和復位IC:第1部分
發布時間:2021-02-09 責任編輯:wenwei
【導讀】電信、工業和航空電子應用中的電源電壓可能由于許多原因而變化,例如線路和負載瞬變;停電;或低電量。電壓檢測器和監控器/復位集成電路(IC)提供了與這些問題相關的電源電壓偏差的預指示,以幫助保護系統。
盡管電壓檢測器和監控器/復位IC具有相同的功能,但它們用于不同類型的系統中。電壓檢測器監測電壓(如電池電壓),并向用戶指示電壓低。電壓檢測器通常不具有延遲,但是它們具有內置的滯后,以防止電壓懸浮在閾值電壓附近時產生的假觸發現象。
若電源電壓低,則監控器/復位IC監視電源電壓,并復位或關閉另一個設備,如微處理器。這些設備通常具有可編程輸出延遲,以防止系統在電源電壓穩定之前從復位狀態恢復。
電壓檢測器和監控器/復位IC具有不同的特征和參數,使得很難為給定應用選擇合適的集成線路。選擇電壓監控器的關鍵是了解您需要的功能,然后根據所需的尺寸、封裝類型和價格進行選擇。此系列具有兩部分。在第一部分中,我將討論最簡單的電壓檢測器和一些不同的輸出選項。在第二部分中,我將介紹電壓檢測器和監控器中的高級監控和各種功能。
監控電壓的最簡單的方法
對于某些應用,您可能只需要一個基本的、小型且易于實現的電壓檢測器或監控器/復位IC。當電源電壓低于出廠設置的復位閾值時,這些設備提供低輸出電壓或復位信號。在電源電壓上升到該閾值之上后,輸出信號給定時間內保持有源狀態??捎玫拈撝颠x項因設備而異。典型值包括2.63V,2.93V,3.0V,3.08V,4.38V和4.63V。精度也不同;盡管通常約為3%,但對于一些設備,其可以精確到0.75%的過熱。
基本電壓檢測器或復位IC無需任何外部組件(除可能在輸出端有一個上拉電阻外),并且采用小型三引腳封裝。圖1所示為一個簡易電壓監控器TI LM809的示例。

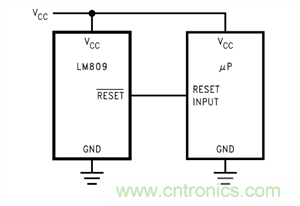

圖1:LM809典型應用電路
當VCC電源電壓下降到低于LM809的復位閾值時,復位引腳下降為低電平,并觸發微處理器復位。
輸出類型:有源低電平、有源高電平、推挽與開漏
有源低電平和有源高電平指的是復位類型。有源低電平復位高開;當電源電壓下降到低于電壓復位閾值時,復位引腳變?yōu)榈碗娖健S性锤唠娖綇?fù)位正好相反。復位開始為低電平,且當電源電壓下降到低于電壓復位閾值時,復位引腳變?yōu)楦唠娖?。請參見圖2中的應用曲線。

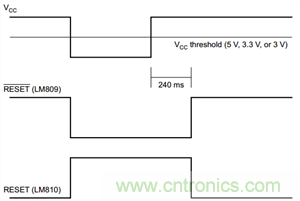

圖2:有源低電平(LM809)和有源高電平(LM810)
推挽和開漏指輸出類型。推挽在輸出端使用兩個晶體管,頂部晶體管導通,將輸出設置為高電平;底部晶體管導通,將輸出設置為低電平。開漏使用一個晶體管將輸出設置為低電平,并使用上拉電阻而非頂部晶體管將輸出設置為高電平。推挽的優點是速度更快、功耗更低。但開漏輸出可連接在一起,以創建OR / AND邏輯輸出配置。圖3所示為開漏輸出和推挽輸出。

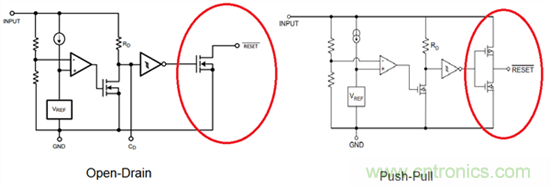

圖3:輸出類型
現在我已經介紹了電壓檢測器和監控器/復位IC的基礎知識。請繼續關注第2部分了解監控電壓的各種功能和更復雜的方式。
