電壓跟隨器



最基本的運算放大器電路是電壓跟隨器（參見圖4）。這種電路通常不需要外部組件，它提供高輸入阻抗和低輸出阻抗，因此是很有用的緩沖器。其輸入和輸出電壓相等，輸入變化會產生等效的輸出電壓變化。

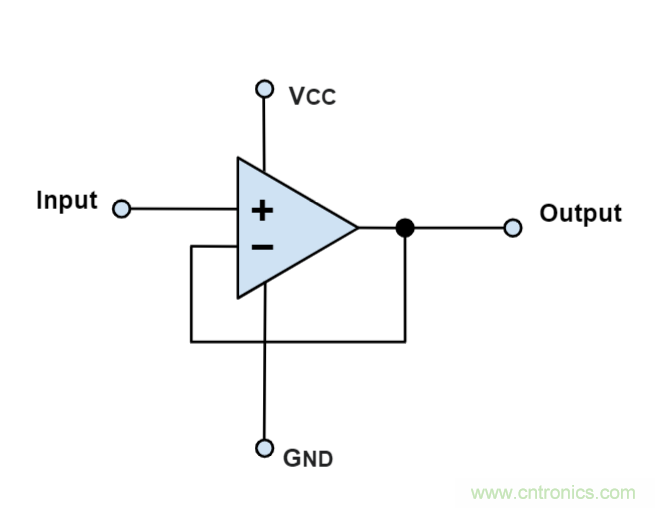

圖4: 電壓跟隨器



電子設備中最常用的運算放大器是電壓放大器，它可以增加輸出電壓的幅度。反相配置和同相配置是兩種最常見的放大器配置。這兩種拓?fù)涠紴殚]環，這意味著輸出端有反饋返回到輸入端子，因此電壓增益由兩個電阻的比率設定。



反相運算放大器



在反相運算放大器中，正輸入端通常接地，負輸入端子被強制等于正輸入端。其輸入電流由_VIN / R1之比決定 （見圖5）。

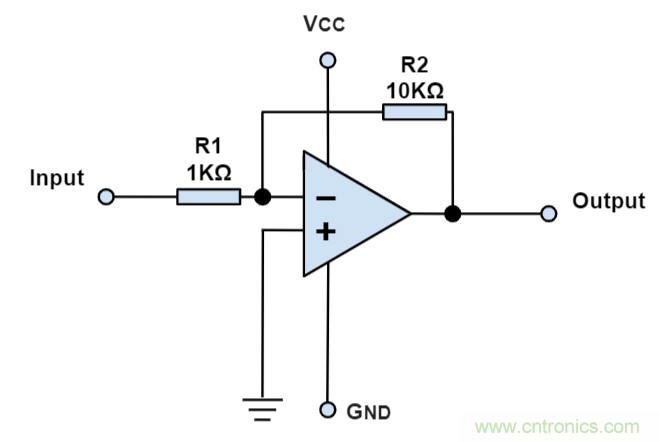

圖5: 反相運算放大器



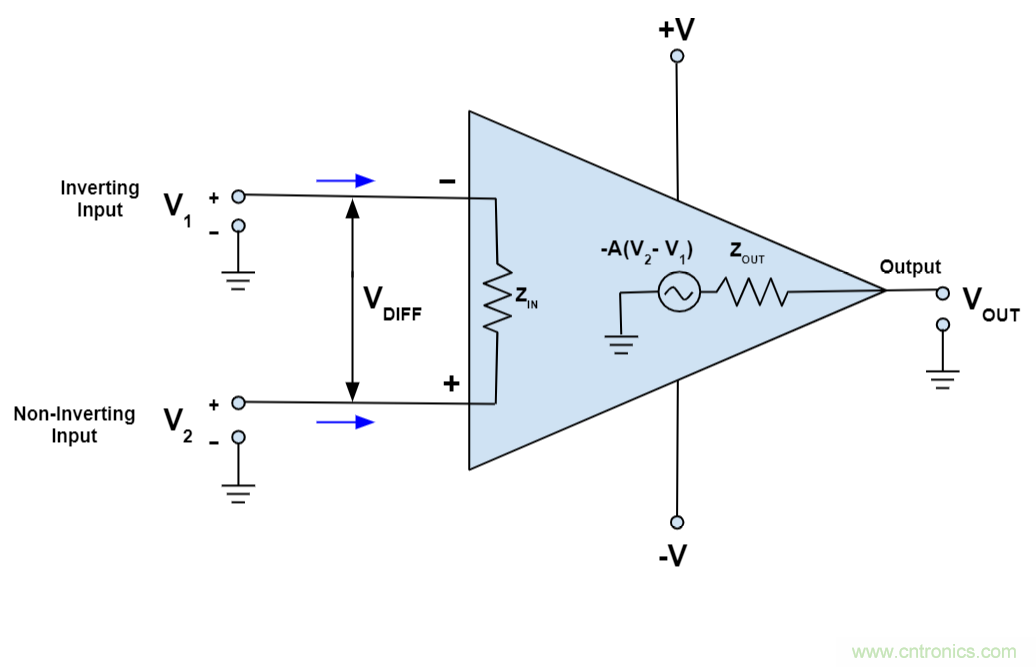

在這種配置中，相同的電流通過R2流至輸出。理想情況下，由于其高Z_IN，電流不會流入運算放大器的負端子。通過R2流經負端子的電流產生相對于V_IN的反相電壓極性。 這就是為什么這種運算放大器被稱為反相配置的原因。請注意，運算放大器的輸出只能在其正電源和負電源之間擺動，因此要產生負輸出電壓，就需要一個具有負電源軌的運算放大器。 V_OUT可用 公式（3）來計算：





同相運算放大器



在同相放大器電路中，來自電源的輸入信號連接到同相（+）端子（請參見圖6）。

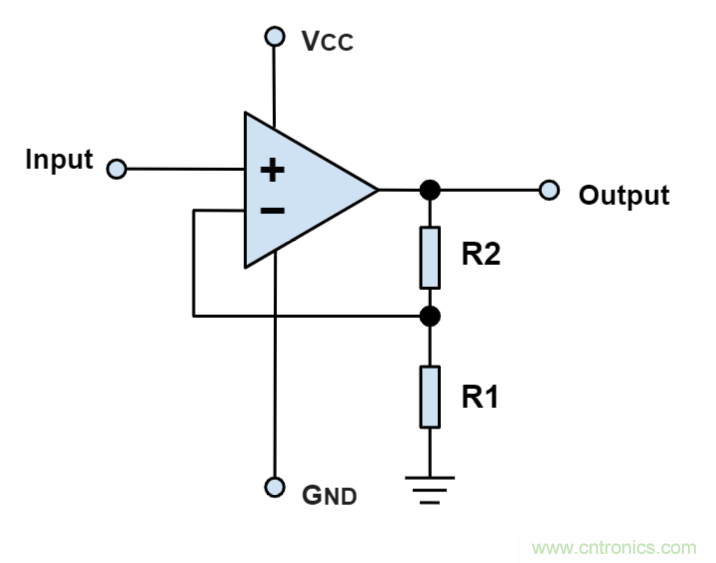

圖6: 同相運算放大器



運算放大器迫使反相（-）端子電壓等于輸入電壓，從而產生流經反饋電阻的電流。輸出電壓始終與輸入電壓同相，這就是為什么將此拓?fù)浞Q為同相的原因。請注意，對于同相放大器，電壓增益始終大于1，而對于反相配置，則并非總是如此。 V_OUT可用 公式（4）來計算：:





電壓比較器



運算放大器電壓比較器可以比較電壓輸入，并將輸出驅動到輸入較高的電源軌上。由于沒有反饋，這種配置被認為是開環操作。電壓比較器的優勢是運行速度比上述閉環拓?fù)淇旌芏啵ㄒ妶D7）。

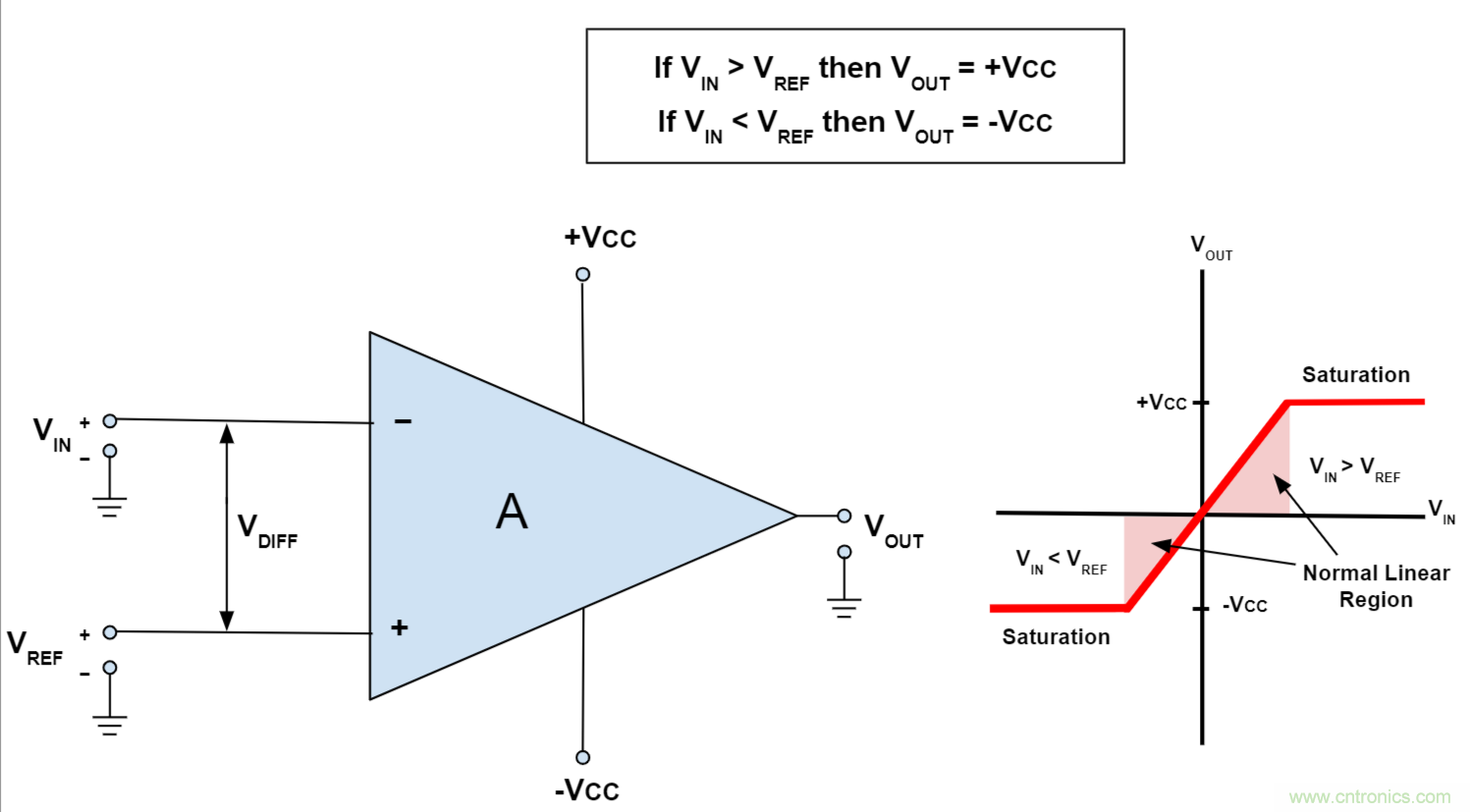

圖7: 電壓比較器



如何選擇適合應用的運算放大器



以下內容介紹如何選擇運算放大器才能適合您的應用。



首先， 選擇一個可以滿足您需要的工作電壓范圍的運算放大器。通過查看放大器的電源電壓可以獲得此信息。電源電壓可能為VDD（+）和地（單電源），也可能放大器同時支持正電源和負電源。如果輸出需要支持負電壓，則需要負電源。



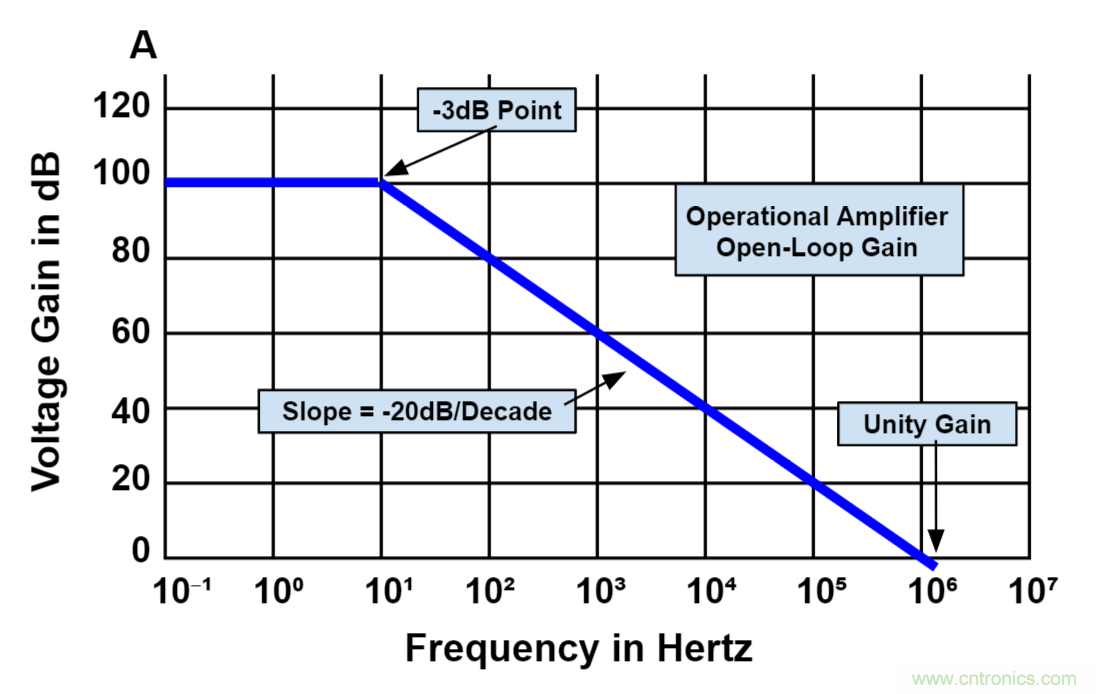

其次，考慮放大器的GBP。如果您的應用需要支持較高頻率，或需要較高性能和較低失真，則考慮使用具有較高GBP的運算放大器。



功耗是另一個需要考慮的因素，因為某些應用可能需要低功耗操作。通常在器件的數據手冊中可以找到建議的功率要求，通常列為電源電流和功耗。功耗也可以根據電源電流和電源電壓的乘積來估算。通常，具有較低電源電流的運算放大器具有較低的GBP，當然電路性能也較差。 對于要求較高精度的應用，設計人員應特別注意放大器的輸入失調電壓，因為該電壓會導致放大器的輸出電壓失調。



總結



運算放大器在許多模擬和電源應用中都被廣泛使用。其好處在于，它很常見、文檔和技術支持都很成熟，而且非常容易使用和實現。它可用于多種應用，例如電壓緩沖器、創建模擬濾波器和閾值檢測器。深入了解運算放大器相關關鍵參數和通用拓?fù)洌梢詭椭陔娐分谐晒?yīng)用它。
