必須考慮下列各因素才能決定系統漏電電流之大小，并選定適當?shù)穆╇姅嗦烽_關及必要措施來改善送電后漏電斷路器跳脫之現象。



首先，變頻器、前級供電變壓器、電動機三個傳動設備的PE點一定要連在一起后，再統一去接地。這是在相關規范中反復強調過的。



變頻器是高頻方波電壓輸出，由于在電機內部線圈與電機外殼之間有等效電容存在，從而產生泄漏電流。如果不接地或接地不良，就會有漏電現象。



一般漏電斷路開關之額定電流選擇計算公式如下:





Ig1、Ig2：商業運轉時電纜線之漏電電流。

Ign：變頻器輸入側噪聲濾波器之漏電電流。

Igm：商業運轉時馬達之漏電電流。



由上述公式之相關變動參數得知，會影響漏電電流大小之因素有：



（1）電纜線的漏電電流(有二部分)



漏電斷路開關 濾波器 的電纜線長之漏電電流。



變頻器 馬達 的電纜線長之漏電電流。



（2）濾波器的漏電電流 (包含變頻器在內)。



（3）馬達的漏電電流。



各部分漏電電流值(單位：mA)



（1）電纜線的漏電電流=A*(實際電纜線長/1000m)；電纜廠商提供各線徑每1000m之漏電電流值A(chǔ)。



（2）濾波器的漏電電流 (包含變頻器在內)——變頻器供應廠商提供。例如：臺達VFD055B43B用濾波器為26TDT1W4B4其漏電電流最大值為70mA。



（3）馬達的漏電電流——馬達供應廠商提供。





有的現場使用變頻器控制電機，會出現漏電問題，漏電電壓有幾十伏到二百伏電壓不等。針對這個問題，在這里特對此故障產生的原因進行理論的分析和說明如下。

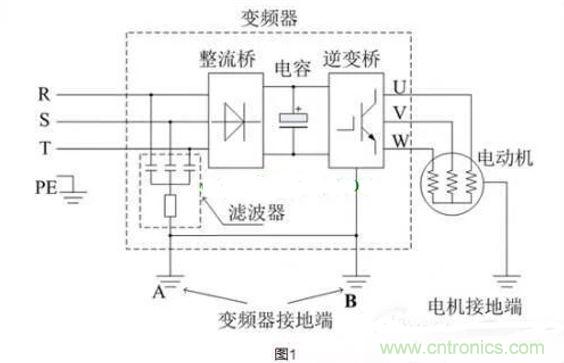

根據變頻器控制電機運行的功能框圖（圖1），三相電源經過變頻器整流橋整流之后，經電容濾波送到逆變橋（IGBT），再經過逆變橋輸出頻率、電壓可調的三 相交流電去控制電機的運行。



三相互差120度的交流電在電動機的三相定子線圈繞組里流過，產生旋轉磁場，使電動機的轉子在定子繞組旋轉磁場的作用下自動旋轉起來。



我們都知道，電動機的三相定子繞組流過電流之后產生了旋轉磁場，而根據電磁感應的原理，電動機的外殼就會產生感應電動勢。此感應電動勢的大小，就取決于變 頻器IGBT的開關頻率的大小和C*DV/DT（與IGBT的開關的速度有關）；由于高性能的控制要求較高的開關頻率，其開關速度要求較快，則DV/DT 偏大。



如果這個感應電動勢較大，那么人觸摸到就會感覺被電擊一樣。理論上IGBT的開關頻率越高，電機外殼的感應電動勢的有效值（即感應電壓）就越高，而 變頻器對電機的控制精度和動態響應也就越高，人體觸摸之后被電的感覺就越大；反之，IGBT的開關頻率越低，電機外殼的感應動勢的有效值（感應電壓）就越 低，而從體觸摸到之后被電的感覺就越小。



所以，某些國產低端的變頻器IGBT的開關頻率設計得較低，控制電機運行之后，電機外殼的感應電壓較低，但其控制性能較差、動態響應較慢。我司變頻器的性能和動態響應都較好，因而我司變頻器IGBT的開關頻率和開關速度都較高，感應電動勢相對也就會大些。



由于異步電動機運轉，電機外殼都會有感應電壓（即所謂的漏電），所以，電機制造廠才會在電動機出廠的時候，在其接線盒里面安上接地端子，方便用戶在應用時 連接大地以消除其感應電動勢（即消除感應漏電電壓），以解決人體接觸電動機時被電的感覺。



當然，因?yàn)楣ゎl運行電機時，工頻的開關頻率約為50HZ，很低， 所以一般情況下幾乎不會有漏電的感覺（除非電機絕緣很差）。而變頻器控制時，由于其開關頻率都比工頻頻率高得多，所以變頻器在控制電動機轉動時，電機外殼就會有漏電的感覺。
