理解電流額定值

發布時間:2021-06-08 責任編輯:wenwei

【導讀】如果你曾經尋找過一款德州儀器 (TI) 器件,那么你就很有可能看到過圖1中顯示的工具。這個產品選擇工具功能強大,能夠幫助你快速審查數百種器件。

理解電流額定值

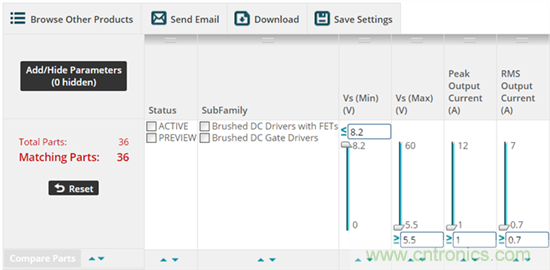

圖1:產品選型工具

不過,俗話說得好,無用輸入會帶來無用輸出。所以理解所尋找器件的不同技術規格是找到合適器件的關鍵。在我們這一期的電機驅動論壇問答中,我將主要來談一談最容易被誤解的電機驅動器技術規格:驅動器電流額定值。我還將檢查2個驅動電流參數,即峰值輸出電流和均方根 (RMS) 輸出電流。

峰值輸出電流是在不考慮器件及其封裝的熱限制情況下,電機驅動器能夠傳送的最大電流。這個限值通常由電機驅動器的過流保護 (OCP) 來設定(圖2)。

理解電流額定值
圖2:OCP限值(峰值輸出電流)

DRV8840數據表中的保護限值示例

在嘗試汲取的電流大于OCP的限值時,將導致驅動級關斷。峰值輸出電流限值的一個例外情況是,電機驅動器將在OCP抗尖峰脈沖定時器期間,在允許短時間的較高電流??辜夥迕}沖定時器可以確保開關或輸出電容器的噪聲不會觸發OCP,并導致關斷。

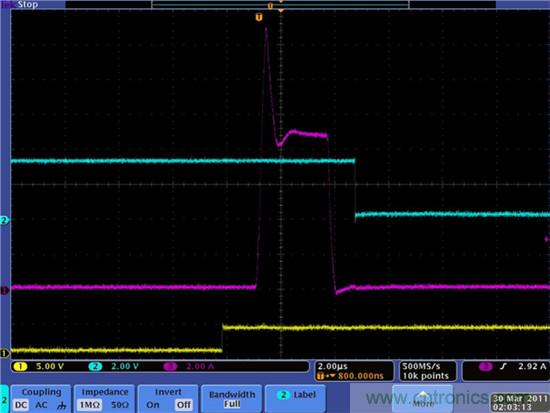

圖3中的波形顯示的是電機驅動器輸出在短路期間的典型OCP事件。黃色痕跡是輸入信號,藍色痕跡是故障輸出信號,而粉色痕跡是流經輸出級的電流。開始時,電流快速上升。在短暫過沖后(這個過沖不對輸出級產生影響),電流被一個模擬電流限值限制在大約9A。在大約2.5µs時間后,OCP抗尖峰脈沖定時器到期,而電流暫時停留在9A的模擬電流限值上,這個值超過了OCP限值。在這個器件上,OCP電平大約為3A。在這個點上,輸出級被禁用,電流下降到0值,故障出現。

理解電流額定值
圖3:OCP事件

RMS輸出電流是電機驅動器在固定條件下能夠支持的最大RMS(或DC)電流。通常情況下,這些條件包括運行在標稱電壓下,環境溫度為25°C,并且使用的是標準JEDEC規格印刷電路板 (PCB)。這個限值通常由電機驅動器的過溫保護設定。一旦器件超過了過溫限值,驅動器級將關斷。這就確保了器件不會在它的安全工作區以外運行。

理解電流額定值
圖4:DRV8840數據表的過溫限值
