【導讀】在當今眾多的變換器拓撲結構中，反激式拓撲是最常用的一種。盡管很簡單，但這種變換器設計卻賦予很多應用巨大的優勢。近年來，很多更新、更復雜的拓撲結構不斷出現，但反激式變換器設計仍然很流行。
這種開關模式電源變換器在中低功率范圍（約 2W 至 100W）內提供了極具競爭力的尺寸、成本與效率比。反激式變換器的操作基于耦合電感器，它實現了電源轉換，同時還可以隔離變換器的輸入和輸出。耦合電感器還支持多個輸出，這使反激式變換器成為多種應用的理想選擇。
反激式變換器操作
反激式變換器的基本組成元件與大多數其他開關變換器拓撲相同，唯一的不同是它采用了耦合電感器，它將變換器的輸入與輸出隔離（見圖 1）。

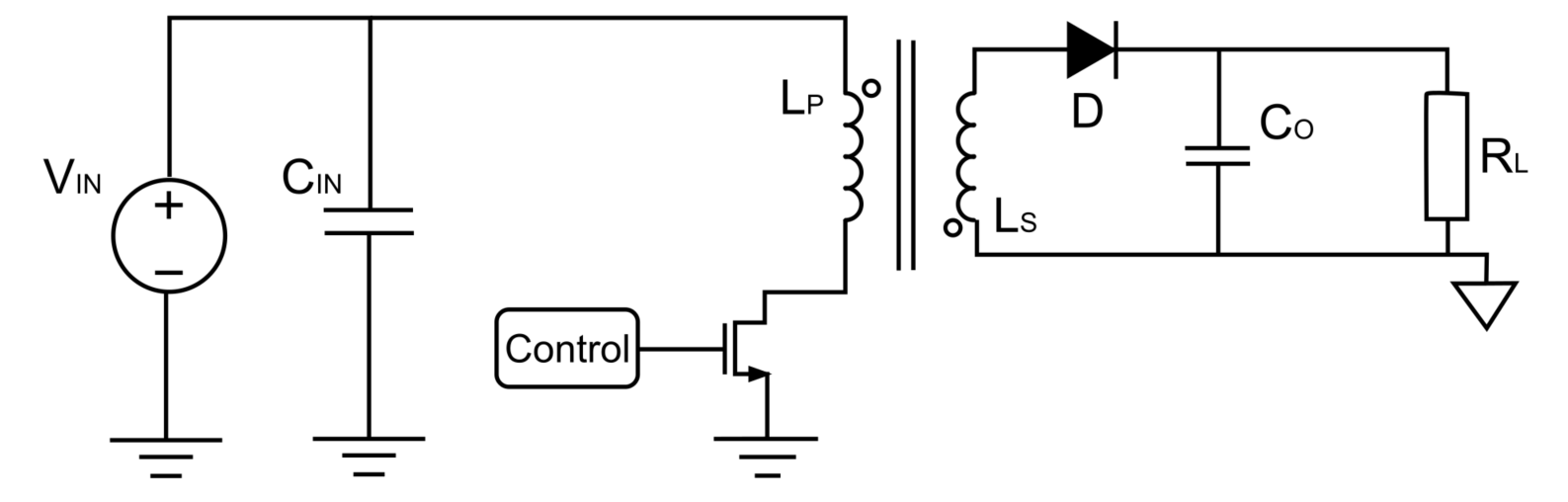

圖1: 反激式變換器原理圖
反激式變換器有兩個信號半周期： tON and tOFF,它們以MOSFET的開關狀態命名并受其控制。
在tON期間，MOSFET處于導通狀態，電流從輸入端流經原邊電感器并對耦合電感器進行線性充電。
在tOFF期間, MOSFET處于關斷狀態，耦合電感器開始通過二極管去磁。來自電感器的電流為輸出電容器充電并為負載供電。
反激式變換器設計及組件選型
設計一個反激式變換器需要做出許多重要的設計決策與權衡。下面我們將介紹一個簡單的反激式變換器設計過程中的每個步驟。圖2顯示了我們將遵循的設計流程。

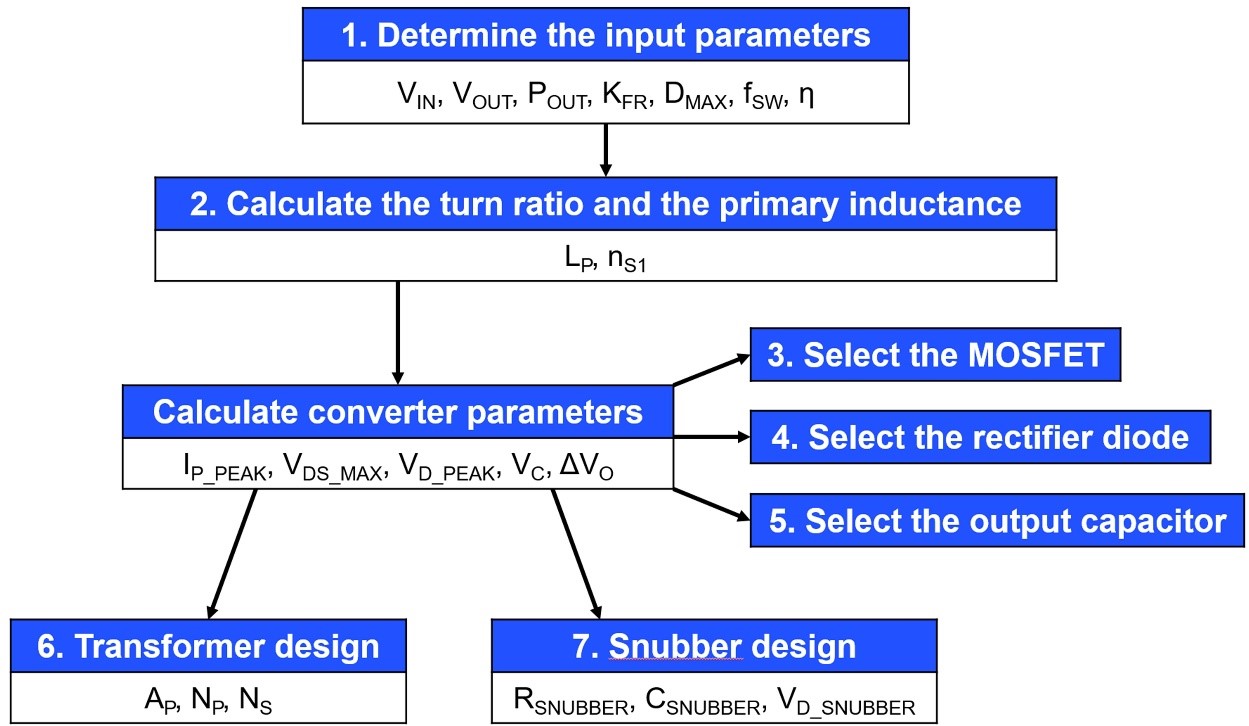

圖2: 反激式變換器設計流程
反激式變換器設計過程與計算
步驟1: 設計輸入
設計輸入或由最終應用確定，或由設計人員來選擇。這些參數包括但不限于：輸入和輸出電壓、功率、紋波系數和操作模式。表1羅列了本文所討論電路的設計輸入。

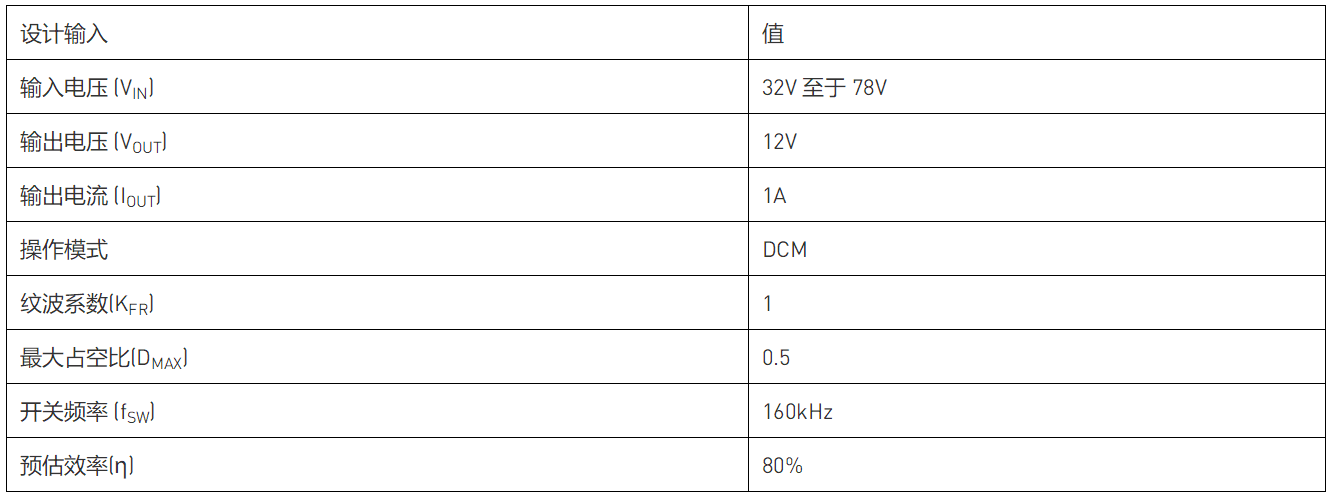

表1: 設計輸入總結
非連續導通模式 (DCM)具有較高的穩定性和效率，我們?yōu)榇藨眠x擇了該模式。這意味著該解決方案的紋波系數為1。
其最大占空比固定為50%，以最大限度地減少應力并均衡利用MOSFET和二極管。開關頻率則選擇為160kHz。
為使計算更加實際，變換器的估算效率也被定義。盡管該估值相對較低（約80%），但卻是低功率反激式變換器的常見效率值。
根據所有這些輸入，設計人員必須選擇滿足所有初始要求的控制器IC。本例采用了MPS的MP6004。MP6004是一款僅支持DCM模式的反激式控制器。它還提供原邊調節功能，可減少外部組件的數量。
步驟2: 最大原邊電感計算及選擇
第一個設計計算用于找到最大原邊電感值。有許多不同的設計方法可以用于計算該值，但本例中的變換器始終運行在DCM模式，因此我們采用如下的公式 (1)來計算原邊電感值(LP):
最壞情況發生在變換器以最小輸入電壓（VIN）和最大占空比（D）且全功率工作時。將設計輸入代入公式（1） ，可以得到最大電感器限值為53μH。
接下來計算所需的匝數比 (nS1)。我們仍使用最小VIN和最大D以得到最壞情況下的值，同時增加二極管的正向壓降以使計算更加精確。用等式(2)來估算nS1：
步驟3: MOSFET計算
下一步是為應用選擇合適的MOSFET。為此，我們需要計算開關必須承受的最大電流和電壓。首先利用公式 (3) 來計算最大電壓：

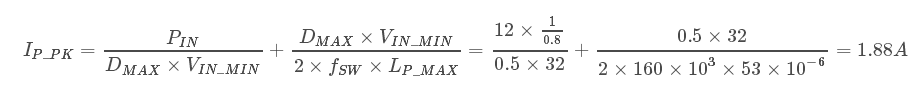

注意， VDS_MAX上增加了20%的安全裕度，以確保變換器的安全運行。然后我們利用公式 (4) 來估算最大電流：
查看MP6004控制器規格，可以知道MOSFET的VDS_MAX 為180V，最大電流為3A。這意味著該控制器IC可以在此應用中安全使用。
步驟4: 整流二極管計算
該步驟用于評估整流二極管。與MOSFET一樣，其目的是確保整流二極管能夠處理它可能遇到的最大電壓和電流。 首先利用公式（5）來計算二極管能承受的最大電壓：
通過增加40%的安全裕度，得到最大反向電壓為60.5V。
步驟5: 輸出電容器計算
我們用一個估值來確定輸出電容的值，即忽略電路的二階方面，如寄生分量和輸出串擾。利用公式 (6) 來估算電容的電壓值：
請注意，如果該公式用于tON,則可以大大簡化。利用公式 (7) 計算輸出電壓紋波：
接下來，選擇一個電容值以得出最佳紋波電壓。本例使用了一個250μF的電容器，其輸出電壓紋波為12.5mV。
步驟6：反激變壓器的設計和計算
下一步是變壓器的設計。變壓器選型需要做出許多設計決策，例如磁芯材料和磁芯形狀的選擇。每種選擇都有其特定的優勢，在本例中，我們選用了常見的雙E形鐵氧體磁芯（見圖3）。
圖 3：變壓器雙E型磁芯和變壓器主要構成
用于計算變壓器面積的方法稱為AP法。它將變壓器的總面積定義為繞組窗口面積與磁芯橫截面面積的乘積，所有變壓器的磁通量都匯集于這些位置（見圖 4）。

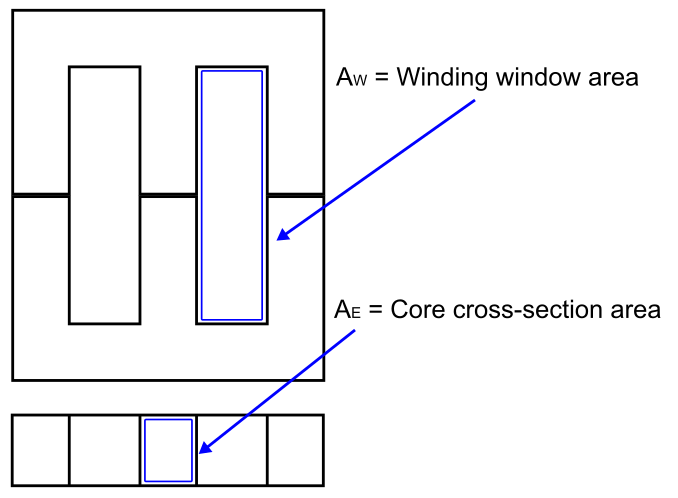

圖4: AP法涉及的區域
變壓器面積可以用公式 (8) 來估算：
現在，我們已定義了方法和設計參數，然后就可以通過一組快速計算來設計變壓器。 首先，用公式 (9) 計算最小變壓器面積：
BMAX通常是已確定的輸入參數；對于鐵氧體磁芯，一般在0.2T到0.3T之間。使用AP 法，最后可以選擇一個EE13磁芯和一個最小長度為0.28mm的變壓器骨架。

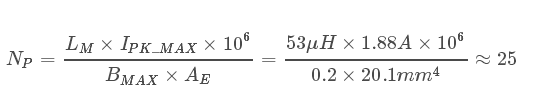

然后計算適合這個變壓器的最大原邊匝數和副邊匝數，并保證符合等式 (2)中計算出的匝數比。用公式 (10) 計算原邊匝數：
用公式 (11) 估算副邊匝數：
輔助繞組匝數與副邊輸出匝數的計算方法相同，最后得到 NAUX = 5.
步驟7: 緩沖器設計和計算
設計流程的最后一步是找到合適的緩沖器值。緩沖電路有助于減輕開關節點的電壓尖峰，這些尖峰是由于變壓器漏電感和電路中雜散電容之間的振鈴而導致。如果沒有緩沖器，電壓尖峰會增大噪聲，甚至會導致MOSFET擊穿。圖5顯示了帶緩沖電路的反激式變換器。

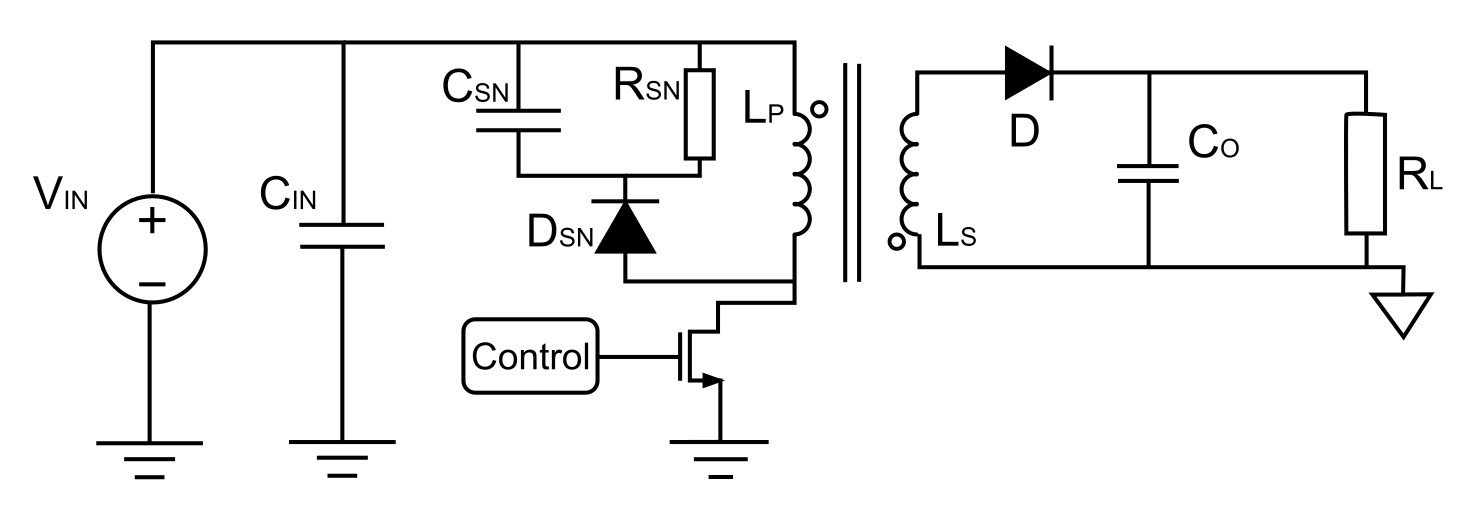

圖 5：帶輸入緩沖電路的反激式變換器
緩沖器的設計過程包括三個階段。首先，預估漏電感約為原邊電感的2%；其次，設置最大緩沖器電容電壓紋波為 10%；最后就可以估算出緩沖器組件的值。
用公式 (12) 計算最大電容器電壓：
用公式 (13) 估算緩沖器電阻中的功率：

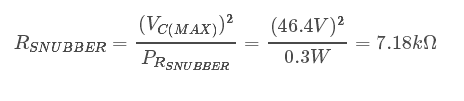

以功率作為一個限制參數，并使用公式(14)來計算緩沖器的電阻值：
用公式 (15) 估算緩沖器的電容器值：
最后，利用公式(16)來計算緩沖器二極管兩端的最大電壓：
最后設計
在計算出變換器的所有組件值后，MP6004穩壓器就可以與其外部組件配對，構建出一個全功能反激式DC/DC變換器。
注意，該電路包括了前面已提到的元件，如原邊電感器(LP),輔助電感器 (LP2),輸出電容器（由C2A, C2B, 和 C2C并聯組成，以提高頻率響應）,整流二極管(D1), 和緩沖電路。
圖6顯示了電路的最終設計以及新的組件，例如MP6004原邊控制器。該控制器包含MOSFET開關及其所有相關電路，還包括一些用于噪聲過濾的附加組件。

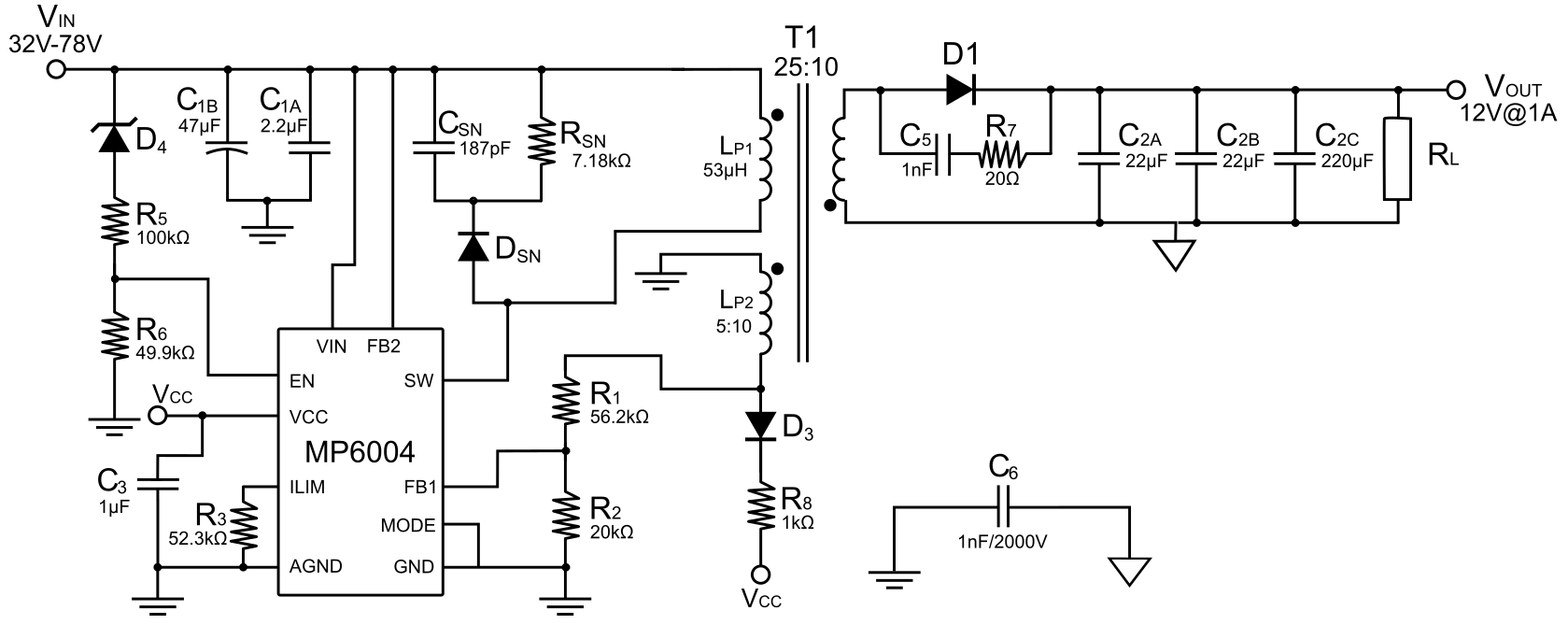

圖6: 最終設計電路原理圖
結論
本文采用MPS的MP6004演示了如何通過八個簡單的步驟設計一個反激式變換器。盡管在設計準備好實施之前還有很多因素需要考慮，例如通過EMC 測試、控制回路設計和元件選型，但建立一個清晰的計算和選型方法非常重要。
許多設計決策都將對系統的整體行為產生重大影響，因此建立輸入設計參數是關鍵的第一步。這些參數設置了變換器設計的約束條件，其余步驟都將根據這些規格來選擇值。
