換電柜迎來新風口,它真的安全嗎?

發布時間:2021-10-18 來源:ZLG 責任編輯:wenwei

【導讀】電動車給百姓帶來出行便利,但同時也給社會造成安全隱患,尤其是電動車充電自燃的情況屢見不鮮,為解決此類問題,智能換電柜行業正冉冉升起。



隨著國內電動車保有量的不斷提高,長期使用電動車的外賣小哥、快遞騎手以及大量民眾們?cè)絹碓矫媾R著一些關于“電動車充電”的痛點:充電慢、充電不便、安全隱患多等。為解決這些痛點,去年5月以來,換電站作為新型基建的重要組成部分首次被寫入《政府工作報告》中,換電模式也迎來了發展新局面。



什么是“換電”?簡單說,就是通過直接“換電池”的模式,而非傳統的“充電”,來解決電動車面臨的“充電”問題。



什么是“換電柜”?顧名思義就是一個裝載電池設備的柜子,用戶可以直接將電動車電池跟換電柜里邊的電池進行互換,將沒電的電池放到換電柜中,再裝上充滿電的電池,這種方式大大減少了個人的充電時間,同時集中充電也能降低個人用戶充電的安全隱患。



換電柜迎來新風口,它真的安全嗎?

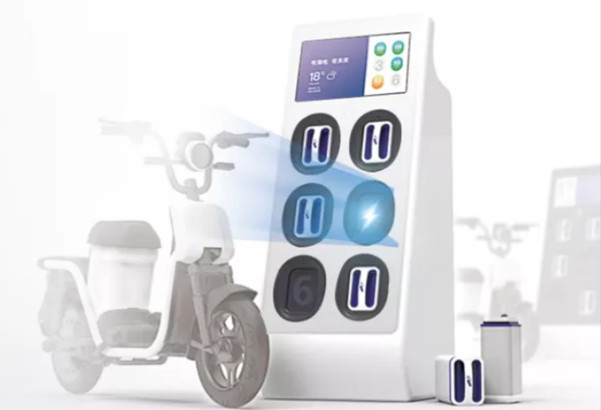

圖1 換電柜



下面我們來看看換電柜是有哪些部件組成,其大致框圖如下:



換電柜迎來新風口,它真的安全嗎?

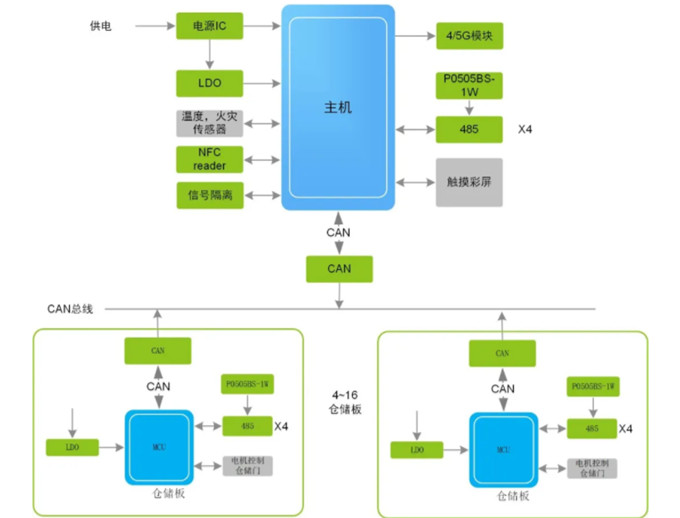

圖2 換電柜框圖



換電柜一般包括控制板,監測板,跟倉儲板,不過有些控制板集成了監測板的功能,主要是監測箱體內的溫度跟電池的溫度,當溫度過高會根據實際情況排風降溫或者斷掉某些溫度過高的電源,避免出現電池溫度過高引起自燃,同時也會將此情況通過Cat.1/Cat.4傳輸?shù)胶笈_(tái),進行遠程維護管理。



不過光是監測還不夠,還要保證箱體內充電的安全,這就要求在充電的過程中對總線進行隔離,即使某一路總線出現故障也不會影響其他路。ZLG致遠電子的小體積RS-485隔離模塊,可以兼容3.3V和5V電平,集成了電源隔離、RS-485收發電路和信號隔離電路,可以很好的對RS-485總線進行隔離保護。



換電柜迎來新風口,它真的安全嗎?

圖3 RSM485M隔離RS-485收發器



●    電磁輻射 EME 極低;

●    電磁抗干擾 EMS 極高;

●    2500VDC高隔離耐壓;

●    -40℃~105℃超寬工作溫度范圍。



除此之外ZLG致遠電子還可以提供低成本方案:P0505BS-1W模塊+485收發芯片+信號隔離芯片,可以根據自己的需求搭建外圍電路。



換電柜迎來新風口,它真的安全嗎?

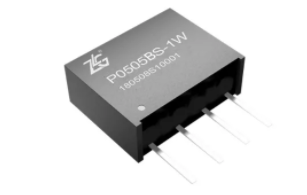

圖4 P0505BS-1W隔離DC-DC模塊



●    毫瓦級靜態電流,極低的靜態功耗;

●    支持短路自恢復,為用戶降低失效風險;

●    85%轉換效率,有效降低電源溫升;

●    -40℃~105℃,超寬工作溫度范圍。



原創:FAE工程師,ZLG致遠電子
