Motorman:泰科電子推出新型混合連接器簡化馬達電力與信號連接

發布時間:2010-11-17 來源:與非網

產品特性:
  • 集成了通信、信號和電力傳輸功能
  • 具有兩個高速以太網接口、提供額外空間
  • 規格設計極其緊湊、新增外殼元件
  • 優化安裝在伺服電機PCB上的插針式外殼
應用范圍:
  • 簡化本地控制馬達的電力與信號之間的連接

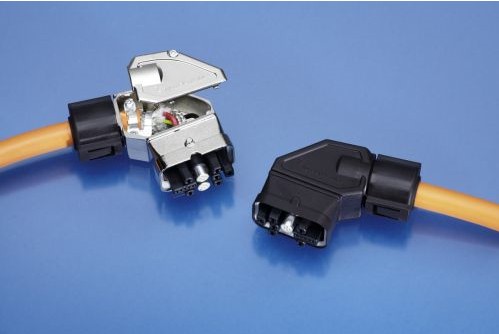

泰科電子近日宣布推出一款新型混合連接器。這款Motorman混合連接器可簡化本地控制馬達的電力與信號之間的連接。它在緊湊型的單一連接器中集成了通信、信號和電力傳輸功能,因此僅需一根連接電纜即可。

這款Motorman混合連接器具有兩個高速以太網接口,可提供實時自動化控制,同時減少布線的復雜度。這款新型設備還提供額外空間,可配備五個電力插座、五個信號插座和一個接地保護裝置。這些接觸裝置利用了泰科電子性能可靠的最新經濟型MCON 2.8mm和MCON 1.2mm接觸系統。

這款長方形Motorman連接器的規格設計極其緊湊,僅為41.5 x 22.3毫米。外殼為新增元件,有金屬和塑料兩種外殼可供選擇。在惡劣工業環境下推薦使用金屬外殼,而在相對較好的環境下使用塑料外殼可有效節約成本。線纜并非以直角導入,而是以100°的角度導入,這樣可確保線纜彎曲半徑與外殼幾何形狀之間良好匹配。

通過導桿,可以將Motorman連接器外殼鎖在印刷電路板(PCB)上。該導桿可從總成側輕易打開;但要把它從另一側解鎖,則必須使用螺絲起子,這樣可防止誤操作。因?yàn)榻硬寮尚D(zhuǎn)180°,所以線纜可從兩個方向?qū)С?。這款連接器接入側空間大,因此組裝非常便捷,排查故障也簡便得多,因?yàn)榭梢苑奖愕貦z查每個接觸器。

這款新品還大大優化了專為安裝在伺服電機PCB上而設計的插針式外殼。首先,焊接插針體積小巧,專為270°C條件下的自動回流焊接工藝而定制。其次,把信號和電力插針?lè)謩e放置在集成隔斷的兩側并分組,因此信號和電力路徑就不會交叉,這意味著PCB需要的層數減少了。

創新的線纜外殼密封設計(IP 69K防護等級)生成兩個壓縮環形線,圍繞在混合線纜外殼周?chē)?。直徑?3至17毫米之間的線纜都能用同一尺寸的密封件組裝,不需要任何扭矩控制工具。金屬夾鉗用作應力消除裝置,可確保較高的電纜至插頭抗張強度(大于150N)。同時,夾圈實際上提供了360°傘形電纜屏蔽層接觸件。

Motorman連接器的設計工作條件為24VDC~600VDC直流電,最高工作電流20安培,最高工作溫度80°C。在使用三到四個電力接觸器的情況下,也可使用最高480VAC的交流電源。間隙和爬電距離符合所有適用的歐洲標準和UL/CSA指導方針。
要采購?fù)鈿っ?,點這里了解一下價格!
