一文讀懂MOS管GS并聯電阻的作用
發布時間:2019-02-22 責任編輯:lina
【導讀】在mos管的驅動電路里,某些場合下,會看到這個電阻,在某些場合中,又沒有這個電阻.這個電阻的值比較常見的為5k,10k.但是這個電阻有什么用呢?
MOS管GS之間并聯的電阻的真正作用!
在mos管的驅動電路里,某些場合下,會看到這個電阻,在某些場合中,又沒有這個電阻.這個電阻的值比較常見的為5k,10k.但是這個電阻有什么用呢?
在分析這個問題之間,可以做一個簡單的實驗:
找一個mos管,讓它的G懸空,然后在DS上加電壓,結果是怎樣?結果是在輸入電壓才幾十V的時候,管子就燒掉了,因為管子導通了.
為什么mos管在沒有加驅動信號(比如驅動芯片在沒啟動或者損壞的情況下芯片驅動腳為高阻態)的前提下會導通,那是因為管子的DG,GS之間分別有結電容,Cdg和Cgs.所以加在DS之間電壓會通過Cdg給Cgs充電,這樣G極的電壓就會抬高直到mos管導通.
所以在驅動電路沒有工作,而且沒有放電回路的時候,mos管很容易被擊穿.假如采用變壓器驅動,變壓器繞組可以起到放電作用,所以即使不加GS電阻,在驅動沒有的情況下,管子也不會自己導通 。

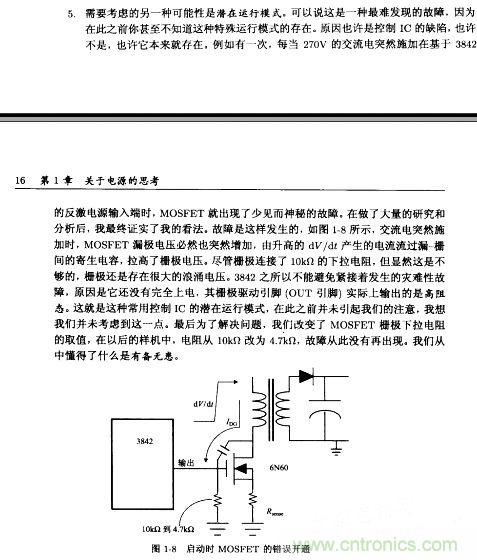

另外在《開關電源故障診斷與排除》一書中也提到了碰到的實際問題

總結
1.防靜電損壞MOS(看到個理由是這么說的:由于結電容比較小根據公式U=Q/C,所以較小的Q也會導致較大的電壓,導致mos管壞掉)
2.提供固定偏置,在前級電路開路時,這個較小的電阻可以保證MOS有效的關斷(理由:G極開路,當電壓加在DS端時候,會對Cgd充電,導致G極電壓升高,不能有效關斷)
3.下面還有就是對電阻大小的解釋,如果太小了,驅動電流就會大,驅動功率增加;如果太大,MOS的關斷時間會增大。
