壓敏電阻的原理及電流、電壓計算詳解
發布時間:2019-03-19 責任編輯:lina
【導讀】壓敏電阻一般并聯在電路中使用,當電阻兩端的電壓發生急劇變化時,電阻短路將電流保險絲熔斷,起到保護作用。壓敏電阻在電路中,常用于電源過壓保護和穩壓。

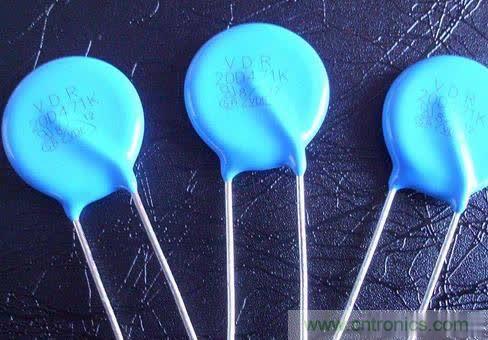

壓敏電阻一般并聯在電路中使用,當電阻兩端的電壓發生急劇變化時,電阻短路將電流保險絲熔斷,起到保護作用。壓敏電阻在電路中,常用于電源過壓保護和穩壓。
電源防雷器的可靠性、安全性在很大程度上依賴于壓敏電阻的正確使用,以下原則可供使用參考。特別要指出的是,在電源防雷設計中還要考慮各個地方的電源質量差別、雷擊頻度和強度的差別、被保護設備的安裝使用情況和沖擊耐受能力等的差別,不能用一個公式照搬照套。設計好的防雷保護裝置必須在現場使用條件下或盡可能接近真實情況的模擬條件下進行試驗驗證。
①壓敏電壓的計算:
一般可用下式計算:
U1mA=KUac式中:K為與電源質量有關的系數,一般取K=(2~3),電源質量較好的城市可取小些,電源質量較差的農村(特別是山區)可取大些。Uac為交流電源電壓有效值。對于220V~240V交流電源防雷器,應選用壓敏電壓為470V~620V的壓敏電阻較合適。選用壓敏電壓高一點的壓敏電阻,可以降低故障率,延長使用壽命,但殘壓略有增大。
②標稱放電電流的計算:
壓敏電阻的標稱放電電流應大于要求承受的浪涌電流或每年可能出現的最大浪涌電流。標稱放電電流應按壓敏電阻浪涌壽命次數定額曲線中沖擊10次以上的數值進行計算,約為最大沖擊通流量的30%(即0.3IP)左右。
③壓敏電阻的并聯:
當一個壓敏電阻滿足不了標稱放電電流的要求時,應采用多個壓敏電阻并聯使用。有時為了降低限制電壓,即使標稱放電電流滿足要求也采用多個壓敏電阻并聯。要特別注意的是,壓敏電阻并聯使用時,一定要嚴格挑選參數一致的(例如:ΔU1mA≤3V,Δα≤3)進行配對,以保證電流的均勻分配。
