1、傳導干擾的兩種形式

在電子鎮流器的傳導干擾方式可分為兩類，即共模干擾與差模干擾。差模干擾是指在相線L與中線N之間存在相位相反的干擾信號；共模干擾是指在相線L與地GND之間以及中線N與地之間存在的相位相同、幅度也基本相等的干擾信號。后一類來自電磁空間輻射、分布電容的寄生耦合，漏磁感應，即同一個干擾源通過寄生參數耦合到相線和中線上，它對電源線的每一根的作用基本上是相同的，因而所產生的干擾電壓是共模的。



一般這兩種干擾是同時存在的，由于線路的阻抗不平衡，兩種干擾在傳輸過程中還會相互轉化，情況十分復雜。這也是人們對消除電子鎮流器的傳導干擾所以感到棘手的一個原因。



電子鎮流器的外殼如是塑料的，其分布電容效應較小，電路前后級之間耦合少，所以產生的共模干擾電壓也較小，比較容易通過EMC測試。如采用金屬外殼，由于元器件和外殼之間的分布電容，使前后級之間存在一定的耦和，便不容易通過測試。



同一種鎮流器電路采用鋁質的或薄鋼板的外殼，其測試結果差別不大，鐵外殼的漏磁通路造成的影響并不見得更嚴重一些，只不過鐵外殼受電路中電感元件漏磁的影響，會產生鐵損，額外地加大鎮流器自身損耗而已（約1W左右）。



另外，金屬外殼內元件位置的排列，如半橋逆變電路的驅動電感和其它磁性元件（有源功率因數校正電路中升壓電感、EMC濾波用的電感等）的相互位置對EMC測試能否通過，關系也較大。



在作EMC測試的整改工作時，人們有時不得不把一些元件臨時放在鎮流器外殼的外面，這時測試的結果往往是靠不住的。當將改進后以為合格的電路焊到正式的印制電路板（PCB）上，并裝入金屬外殼以后，發現結果變差了，原來能通過EMC測試的變成不合格了，這就是分布電容及其它分布參數在作怪的緣故。



2、如何判斷干擾是共模還是差模的？

判斷干擾方式的簡便方法是采用電流探頭，探頭先單獨環繞一根導線，測出它的感應電壓，然后再環繞兩根導線，探測其感應情況。如感應電壓是增加的，則線路中流過的干擾電流是共模的，反之，則是差模的。



另外，如果在電子鎮流器的相線和中線上都要串接差模電感才能濾除干擾，得到比較滿意的效果，那么，電路中一定有共模干擾，只有用共模電感濾波才好。



3、如何濾除傳導干擾？

抑止傳導干擾的方法有很多種，其中最有效的辦法是采用無源濾波器。對差模干擾與共模干擾所采用的濾波路是不同的，圖2a是抑制差模干擾所用的濾波器?？梢栽谙嗑€L與中線N 之間并接電容Cd（采用X2安規電容），或在L（N）線中串接差模電感Ld，或兩者的組合。

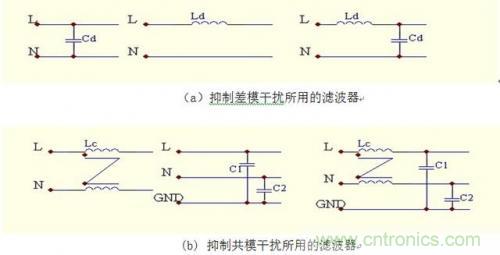

圖2 抑制傳導干擾的的兩種無源濾波器



對共模干擾所用的濾波器也有幾種形式：即在L、N線上串接共模電感Lc,在相線與地之間以及中線與地之間分別并接一個電容C1、C2（一般 C1=C2，采用Y2瓷片安規電容），或兩者的組合，如圖2b所示。有時在整流后直流電壓的負端與地之間接瓷片安規電容，也會對抑制共模干擾起一定作用。



順便指出，兩個共模電感串接起來其濾波效果要比一個共模電感好，它不能用一個電感量較大的共模電感來代替，這是因?yàn)楣材ｋ姼械拿恳粋€(gè)繞組除自感外，兩個繞組之間還存在有互感，兩個共模電感的串聯，并不能簡單看成是其自感量相加。



電子鎮流器常用的濾波電路如圖3所示。在設計PCB板時，不妨把所用的濾波電路盡量做得復雜一些，既包含抑制差模干擾所用的濾波器，又包含抑制共模干擾所用的濾波器，甚至包含兩級共模電感。通過試驗，逐步優化，在滿足EMC測試要求的前提下，將不必要的、價格較貴而又作用不太顯著的元器件去掉，以達到最優的性價比。



圖3 電子鎮流器常用的濾波電路
