三相交流電相序檢測電路方案設計詳解
發布時間:2019-11-04 責任編輯:lina
【導讀】在使用三相交流電動機時,需要知道所連接三相電源的相序。若相序不正確,則電動機的旋轉方向?qū)⑴c所需的相反,從而導致安全事故。

在使用三相交流電動機時,需要知道所連接三相電源的相序。若相序不正確,則電動機的旋轉方向?qū)⑴c所需的相反,從而導致安全事故。下面電路的功能為檢測三相交流電源的相序,并在相序正確的前提下自動接通負載,若相序不正確則負載不工作。

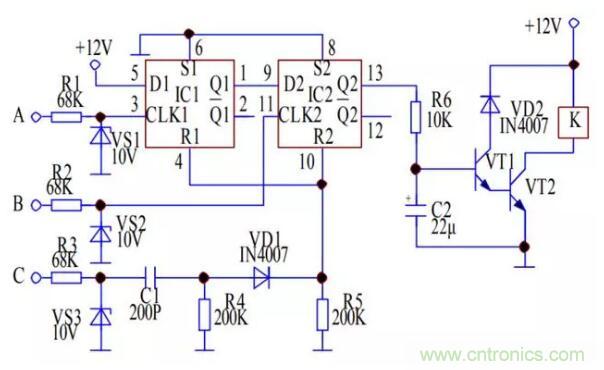

電路工作原理如下圖所示。
三相交流電經過降壓、整流后分別接入A、B、C三端,A、B兩端分別經過電阻器R1、R2和穩壓二極管VS1、VS2限幅、整形后送至IC集成電路的2個時鐘脈沖信號端。若相序正確(即A、B、C三相順序出現正脈沖),則IC集成電路的1腳和13腳均輸出高電平,使得VT1、VT2導通,繼電器K線圈得電,K的動合觸點閉合,用電設備開始工作。此時,C端通過電阻器R3和穩壓管VS3向IC集成電路的復位端輸出復位信號,1腳和13腳輸出低電平,由于電容器C2上開始放電,使得三極管VT1、VT2繼續導通維持繼電器繼續得電,負載正常工作,完成三相交流電一個周期的變化。若相序錯誤,則使得13腳保持低電平,三極管VT1、VT2截止,繼電器K的線圈失電,K的動合觸點斷開,用電設備停止工作。
?
