什么是SMA 連接器?
發布時間:2020-01-08 責任編輯:lina
【導讀】從結構原理上分,連接器有三個主要部分,接觸對、絕緣體、外殼。射頻同軸連接器是裝在電纜或儀器內的元器件,用來傳送線的電氣連接或分離的電子器件。

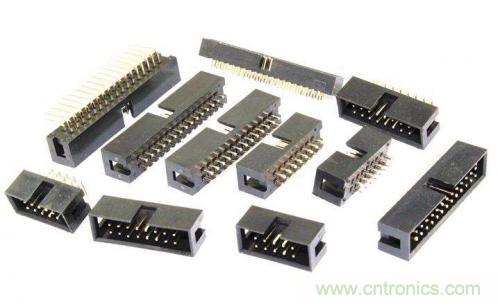

從結構原理上分,連接器有三個主要部分,接觸對、絕緣體、外殼。
a)連接器的接觸對。按結構形式分為針孔式、音叉式、彎曲簧片式。大都包括導向部分、接觸部分、安裝部分、端接部分。
b)連接器的絕緣體它的主要作用是支持和固定接觸對,使接觸對互相絕緣;安裝連接器的附加裝置。
c) 連接器的外殼。它的主要作用是機械、環境的防護、屏蔽;支持安裝絕緣體;頭座的連接和分離;安裝固定連接器;固定電纜的引入端。
射頻同軸連接器是裝在電纜或儀器內的元器件,用來傳送線的電氣連接或分離的電子器件。是機電一體化的系列。品種多規格全,依靠機械的結構,從而來保證電氣的特性,與其它的低頻類的連接器有著本質上的區別。射頻同軸連接器零件加工多數為車削機加工,裝配則是手工多。產品更新慢。
SMA 射頻連接器經常被以為是裝接在電纜上或安裝在儀器上的一種元件,作為傳輸線電氣連接或分離的元件。它屬于機電一體化產品。簡單的講它主要起橋梁作用。
SMA 射頻連接器品種規格多,國際通用系列 20 多個,品種規格更多,靠機械結構保證電氣特性,屬機電一體化產品,與其它低頻類連接器有本質的區別。射頻同軸連接器零件加工主要是車削機加工,裝配手工作業多,難以進行自動化裝配,產品更新?lián)Q代慢。
SMA 射頻連接器是器的重要組成部分,屬于有一定技術含量的勞動密集型產品??煽啃裕J脚c失效機理復雜。
SMA 連接器 一般是針接觸件和孔接觸件之間的連接。我們知道,元器件的引腳或端子,一般是有一層鍍層,比如鍍鉛錫合金、鍍純錫、鍍鎳、鍍銀、鍍銀鈀合金、鍍金、等等。所以組件之間的接觸,其實就是這些鍍層金屬之間的接觸。當然,不同的鍍層金屬的導電率是不同的,對應產生的接觸電阻也有所不同。一般金的導電率比較好,銀次之。在焊接工藝時,由于焊接實際上是形成合金的過程,這個合金本身就是良導體,所以焊接本身的可靠性是比較高的,除非是焊接不良。但是,連接器之間的連接,靠的是表面之間的接觸,所以容易導致接觸不良,更具體的原因分析如下。
兩個金屬表面之間的接觸是否良好,主要取決于材料(不同金屬導電率不同)、接觸壓力、實際接觸面結。關于材料種類,上面已經提到了,一般器件的鍍層材料,基本上都是由良導體做的,對接觸不良的影響不大,頂多影響接觸電阻(當然更進一步來說還影響到了是否容易被氧化),所以不再更詳細地討論。關于連接器的接觸壓力,連接器靠的是孔接觸件的彈力來給針接觸件一定的壓力的。一般壓力越大接觸得也越好。當然,一般小而又薄的孔接觸件是不太可能提供特大的壓力的。而且如果這個孔接觸件本身的彈性不好,這個壓力就小,接觸也就沒那么好。同時,如果孔接觸件或針接觸件有變形,也會導致實際接觸面積小,從而有可能導致接觸不良。同時,連接器的孔接觸件或針接觸件當然一般是連接在塑料上的,如果腳數多了,有可能導致某一個或數個接觸件裝在塑料件上的位置有偏差,于是,兩個連接器插入時,那些偏位了的接觸件就有可能接觸不好。
