【導讀】電源系統中的恒定電流源，固態繼電器，電信開關和高壓直流線路等應用需要N溝道耗盡型功率MOSFET，當柵極至源極電壓為零時，該MOSFET用作常開的開關。本文將介紹IXYS最新的N溝道耗盡型功率MOSFET及其應用優勢，以幫助設計人員在許多工業應用中選擇這些器件。
電源系統中的恒定電流源，固態繼電器，電信開關和高壓直流線路等應用需要N溝道耗盡型功率MOSFET，當柵極至源極電壓為零時，該MOSFET用作常開的開關。本文將介紹IXYS最新的N溝道耗盡型功率MOSFET及其應用優勢，以幫助設計人員在許多工業應用中選擇這些器件。
圖1 N溝道耗盡型功率MOSFET
N溝道耗盡型功率MOSFET的電路符號在圖1中給出。端子標記為G（柵極），S（源極）和D（漏極）。IXYS耗盡型功率MOSFET具有稱為垂直雙擴散MOSFET或DMOSFET的結構，與市場上的其他耗盡型功率MOSFET（例如高VDSX，大電流和高正向偏置安全工作區（FBSOA））相比，具有更好的性能。 ）。

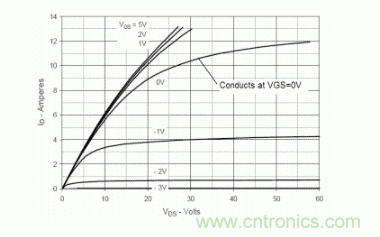

圖2顯示了典型的漏極電流（ID）與漏極至源極電壓（V DS）特性（稱為輸出特性）的關系。它與N通道增強模式功率MOSFET的曲線圖相似，不同之處在于它的VGS電流線為-2 V，-1 V和0V。
圖2 N溝道耗盡型功率MOSFET的輸出特性
導通狀態漏極電流ID（on）是數據手冊中定義的參數，是當柵極至源極之間以特定的漏極至源極電壓（VDS）在漏極與源極之間流動的電流電壓（VGS）為零（或短路）。通過施加正柵極-源極（VGS）電壓，該器件可提高電流傳導水平。另一方面，負柵極至源極（VGS）電壓會減小漏極電流。如圖2所示，該器件在VGS = -3V時停止傳導漏極電流。此-3V稱為器件的柵極至源極截止電壓或閾值電壓（VGS（off））。為了確保正確導通，施加的柵極-源極（VGS）電壓應接近0V，并且要正確截止，應施加比截止電壓（VGS（off））更多的負VGS電壓。從理論上講
注意，公式（1）是一個理論公式，在大多數情況下，它不會估算出漏極電流的準確值。VGS（off）的范圍為-4 V至-2 V，ID（on）取決于VGS（off）和溫度。
