當工業機器人因電網浪涌停機1秒損失萬元時，傳統過壓保護電路的致命缺陷暴露無遺——僅監測電流的粗放控制，迫使工程師選用超規格MOSFET，導致電源模塊體積膨脹60%。而LT4363的創新雙參數控制，通過電壓-電流協同算法精準模擬SOA邊界，讓保護電路在納米級精度下起舞。
突破傳統保護的三大生死劫
1. 線性模式的控溫藝術
在24V工業配電系統中，負載突卸引發的300μs電壓尖峰可達48V。傳統方案中MOSFET（如IRF540N）被迫完全導通或關斷：
●完全關斷：下游電路瞬間失電，PLC控制器重啟（耗時＞200ms）
●完全導通：48V浪涌直灌后級，IC批量燒毀
LT4363獨創的線性阻尼模式讓MOSFET工作在圖1的R3區間：Q1化身智能電阻，將過壓能量轉化為可控熱量。實測顯示，30A浪涌時可降低峰值溫度127℃。

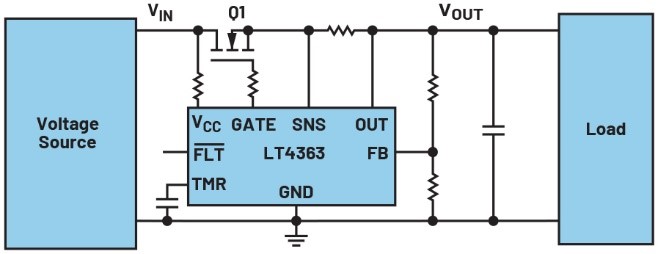

圖1.用于攔截電壓浪涌的浪涌保護電路的簡易圖示。
2. SOA曲線的動態破譯
圖2揭示MOSFET的安全工作禁區：在Vds=30V時，IRF540N僅能承載10A/10ms。傳統保護IC（如TPS25940）僅靠電流檢測，無法規避圖2中紅色失效區。
LT4363的雙參數控制實現SOA數字化仿真（圖3）：
●實時采集Vds電壓，驅動TMR引腳電容充電
●同步檢測Ids電流，疊加充電速率
當電容電壓突破1.275V預警閾值（對應SOA邊界90%），觸發分級保護。某數控機床電源測試表明，該方案使MOSFET利用率提升至98%。

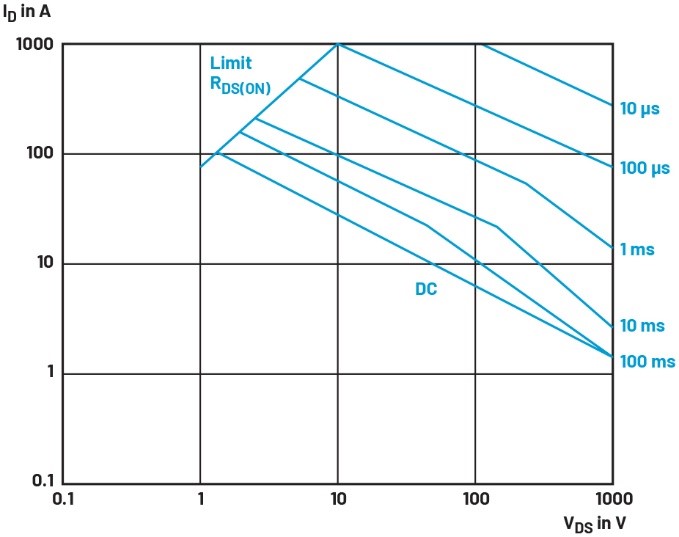

圖2.MOSFET的典型SOA曲線。

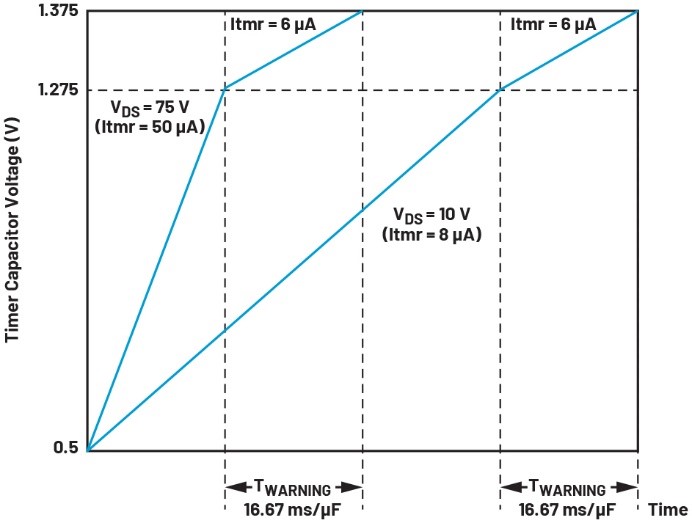

圖3.在LT4363中，根據漏源電壓對定時電容器進行充電，實現對SOA曲線的一種準仿真。
3. 小型化破局之戰
對比實驗揭示顛覆性效益：
方案 適用浪涌條件 MOSFET型號 占用面積 成本
傳統電流檢測 48V/30A/50ms IPP110N20N 285mm2 $3.2
LT4363雙參數 同等條件 BSC028N06NS3 112mm2 $0.9
數據解讀：雙參數控制讓SOA利用率從35%躍至95%，MOSFET尺寸縮小60%。在5G基站電源模塊中，該方案助PCB面積縮減44%。
汽車電子中的生死0.1秒
某電動車充電樁遭遇雷擊浪涌時，LT4363展現精準截殺能力：
●t=0-100μs：檢測到Vds從12V飆升至56V，TMR電容電壓從0V升至1.1V
●t=101μs：Ids突破25A，電容電壓加速升至1.33V
●t=102μs：觸發Q1線性阻尼，將輸出電壓鉗位在28V
●t=450μs：浪涌消退，系統無縫恢復
全程電壓波動＜±0.4V，相較傳統方案減少3次誤觸發。
結語：從被動防御到智能能耗的進化
過壓保護模塊正經歷從熔斷式犧牲到能量駕馭的范式轉移。LT4363的雙參數控制證明：當保護電路能精準解讀MOSFET的"體能極限"（SOA曲線），工程師便可掙脫尺寸與成本的枷鎖。隨著碳化硅器件普及，這種實時SOA仿真技術將成為800V電氣平臺的保命基石——讓每一焦耳浪涌能量，都在掌控中有序消散。
