村田片狀鐵氧體磁珠的噪聲對策應用事例

發布時間:2018-08-10 責任編輯:xueqi

【導讀】本文將介紹對應GHz頻帶噪聲的片狀鐵氧體磁珠BLM_H系列的高頻率噪聲對策事例,以及BLM_R系列在數字電路中,抑制波形失真噪聲的對策事例。

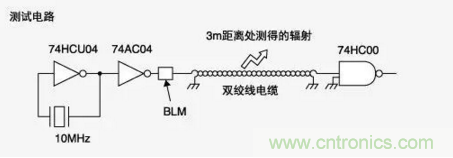

BLM_H Series UHF頻帶靜噪效果


靜噪效果和說明

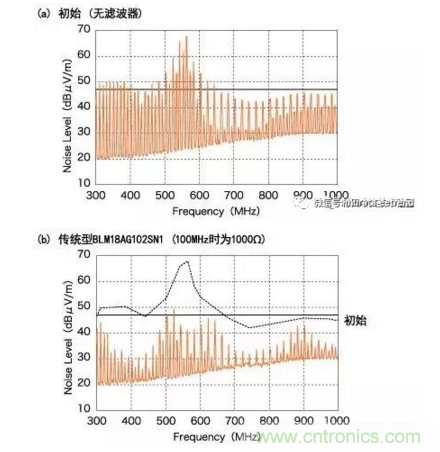

傳統型BLM18AG對300MHz和700MHz之間頻率范圍內的噪聲抑制十分有效。

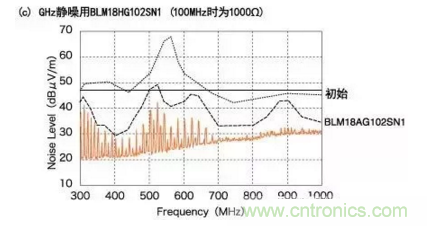

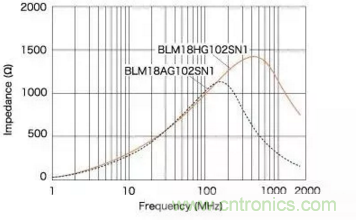

除了傳統型BLM的有效性外,BLM18HG還可抑制700MHz以上頻率范圍的噪聲。

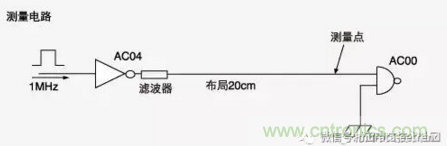

BLM_R Series BLM_R系列的波形失真抑制性能


靜噪效果和說明

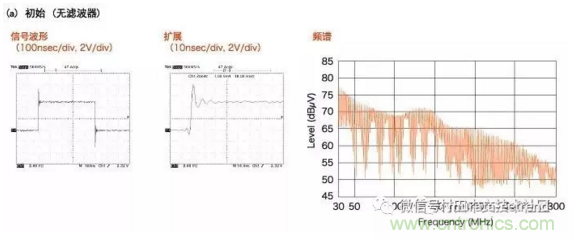

信號波形產生瞬時擾動。

這種瞬時擾動包含幾百MHz諧波分量并產生噪聲。

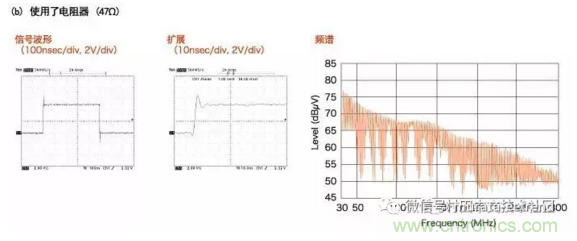

與初始波形相比,瞬時擾動被抑制了一點。

但仍然存在高電平波形失真。


BLM18R具有卓越的噪聲抑制和波形失真抑制性能。

BLM18R不僅能顯著抑制100MHz以上頻帶的頻譜電平,還能抑制波形失真。
