汽車電路圖的識讀技巧與要點

發布時間:2018-09-27 責任編輯:xueqi

【導讀】想要讀懂汽車電路圖就必須把電的通路理清楚,即某條線是什么信號,該信號是輸入信號、輸出信號還是控制信號以及信號起什么作用,在什么條件下有信號,從哪里來,到哪里去。

一、汽車電路圖的識讀技巧

1. 分清汽車電路的三類信號

想要讀懂汽車電路圖就必須把電的通路理清楚,即某條線是什么信號,該信號是輸入信號、輸出信號還是控制信號以及信號起什么作用,在什么條件下有信號,從哪里來,到哪里去。

電源:要理清楚蓄電池或經過中央控制盒后的電源都供給了哪些元件。與電源正極連接的導線在到達用電器之前是電源電路;與接地點連接的導線在到達用電器之前為接地電路。汽車電路的電源一般來說有常電源、條件電源兩種。

信號:汽車電路中常見的是各種開關輸入信號和傳感器輸入信號。傳感器經常共用電源線、接地線,但決不會共用信號線。我們?cè)诜治鰝鞲衅麟娐窌r(shí),可用排除法來判斷電路,即排除其不可能的功能來確定其實際功能,如分析某一具有三根導線的傳感器電路時,如果已經分析出其電源電路、接地電路,則剩余的電路必然為信號電路。

控制:控制信號主要由控制單元送出,它分布在各個執行器電路中,如點火電路中的點火信號、燃油噴射控制電路中的噴油信號、空調控制電路中控制壓縮機運轉的控制信號等。在汽車電路中,我們會看到執行器共用電源線、接地線和控制線的情況,

2. 將電路化繁為簡

根據上面提到的三類信號,再根據電氣系統工作的基本原則可以將電路區分為電源電路(正極供電)、接地電路(回到負極構成回路)、信號電路、控制電路。

3. 正確判斷電路的串并聯關系

識讀汽車電路圖時注意各元器件的串、并聯關系,特別是不同器件的公用電源線、公用接地線和公用控制線的情況。

4. 導線功能的區分

直接連接在一起的導線(也可由熔絲、接點連接)必具有一個共同的功能,如都為電源線、接地線、信號線、控制線等。凡不經用電器而連接的一組導線若有一根接電源或接地,則該組導線都是電源線或接地線。

5. 判斷導線是否共用

在汽車電路圖中部分導線會被公用,如部分接地和供電。有些傳感器會經常公用電源線、接地線,但絕不會公用信號線。部分執行器會公用電源線、接地線,有些還會公用控制線。

二、汽車原理框圖的識讀要點

在汽車電路方框圖(豐田車系技術資料中稱之為系統圖)中,每個方框中所標注的內容一般是整車或系統的一個獨立部件。每個方框之間的關系由方框之間的線條溝通,所用箭頭表示信息或電量的流向。在分析電路工作原理之前,先閱讀該電路的方框圖有助于加深了解電路的工作原理。

在分析方框圖了解信號或電流傳輸過程時,應認真查看圖中的箭頭方向,箭頭方向表示信號的傳輸方向。如果沒有箭頭方向,則可根據方框圖的圖形符號來判斷。箭頭如果是雙向的,表示信號既能輸入也能輸出;方框圖中粗線條表示CAN總線,下圖所示為2016 款皇冠EPS系統方框圖(系統圖)。對方框圖有整體的了解后,應進一步弄清系統(整車或系統)共有幾個框(多少部件),框與框之間存在何種關系,再對照電路原理圖,就可以對電路理解得更為深刻。


三、汽車線束圖的識讀要點

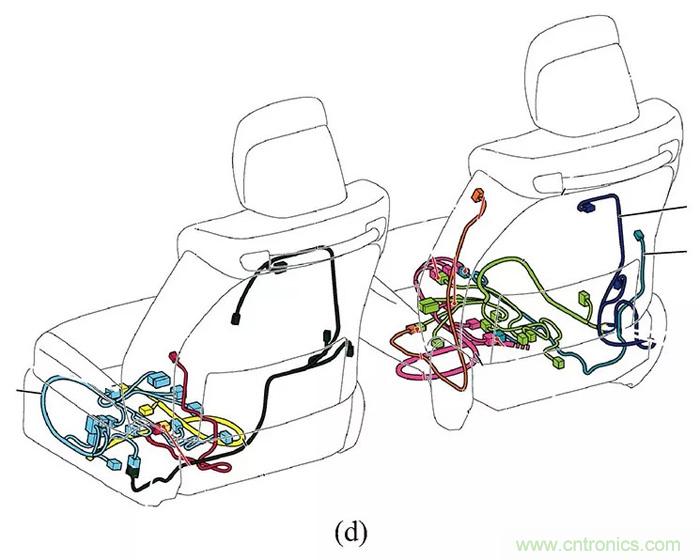

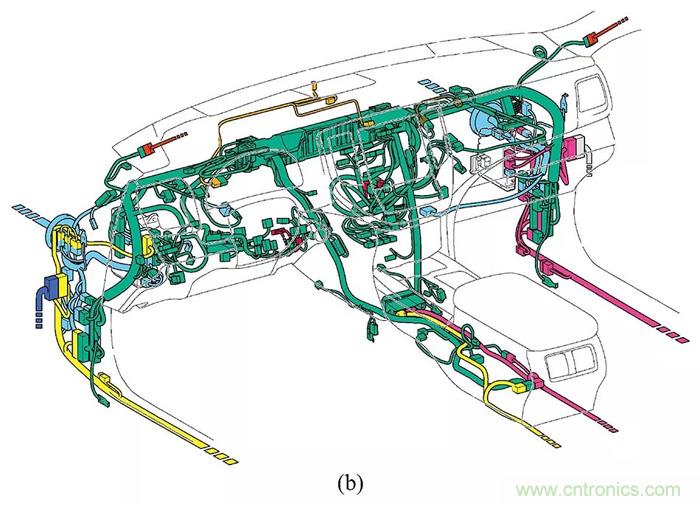

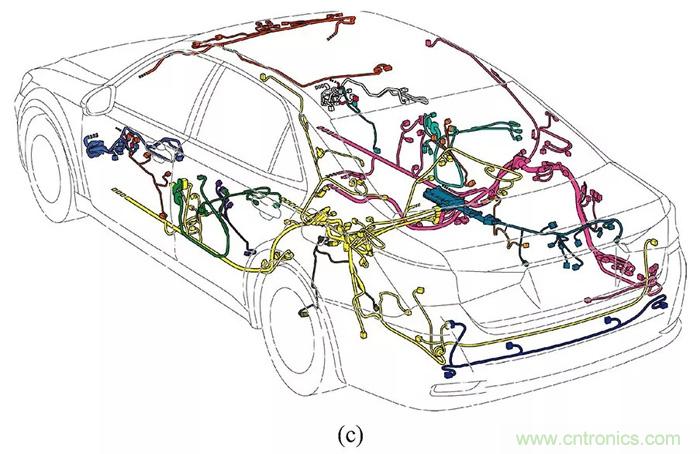

汽車線束是電路的主干,通過插接器、交接點與車內電器或車體連接,可從線束圖中了解線束的走向及線束各部插接器的位置。一般線束圖是按照系統或在車輛上的安裝位置分類,如2016 款豐田皇冠線束圖分為發動機室、儀表線束、車身、座椅和天線及部分,如下圖所示。





2016款豐田皇冠車系線束圖分類

1. 線束圖的識讀要領

① 認清整車共有幾組線束、各線束名稱以及各線束在汽車上的實際安裝位置。

② 認清每一線束上的分支通向車上哪個電氣設備、每一分支有幾根導線、它們的顏色與標號以及它們各連接到電氣設備的哪個接線柱上。

③ 認清有哪些插接件,它們應該與哪個電氣設備上的插接器相連接。

2. 線束圖的識讀方法

(1)讀懂電器原理圖 汽車電器原理圖是汽車電器線束圖的基礎。先看懂電器原理可以比較容易地了解整車電路的工作原理及特點,有助于快速讀懂電器線束圖。利用線束圖,則可以了解線束各部分所連接的電氣設備。

(2)找出主要元器件的位置 在汽車線束圖上,其主要元器件標注都比較明顯,一般都不難找到。例如,電源系統的發電機、蓄電池;啟動系統的起動機;燈光系統的前照燈、燈光開關;點火系統的點火線圈、分電器;喇叭系統的電喇叭等。當找到了所需要檢查的單元電路的主要元器件后,再將其與汽車上的實物對上號,就可根據電器線路圖上各導線的顏色和去向,找到所要找的導線或其他元器件了。

(3)了解電路圖提供的信息 在電路圖中,每根導線中都標注有數字代號(或數字與字母組合代號),這些代號代表了該線的顏色、直徑。在識讀導線的顏色、線徑代號時,會出現33、33A、33B、33C、33E這樣的標注方法,它表示這是同一通路的電線。其中33是基本的主線,33A是33線的一個分支,用字母A加以區別,33B是33線的另一個分支,用字母B加以區別,以此類推。

四、汽車元器件布置圖的識讀要點

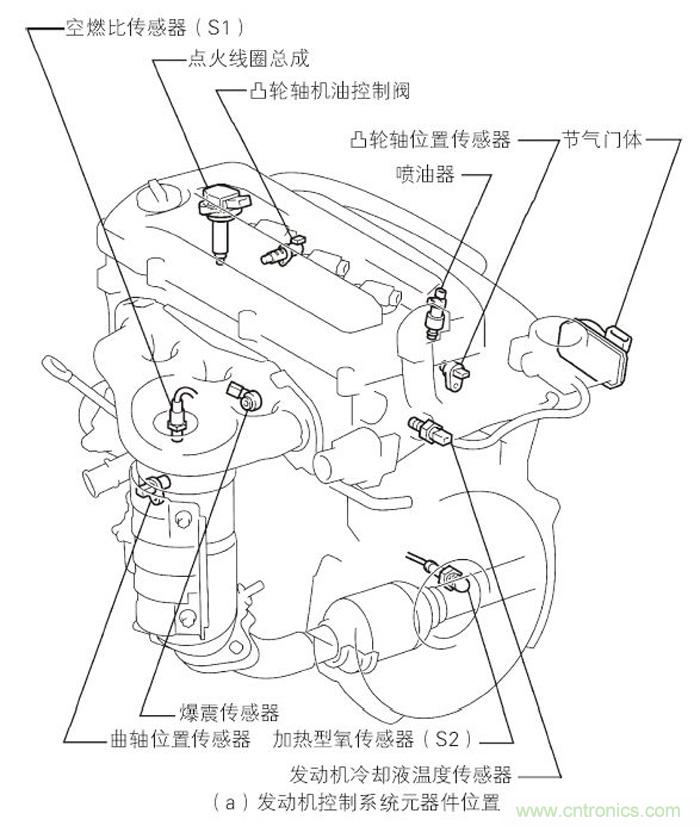

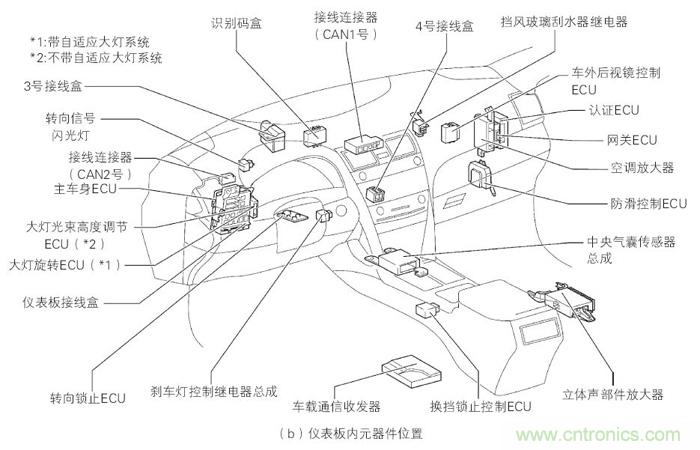

汽車元器件布置圖與汽車線束圖類似,標注了電控系統傳感器、執行器在汽車上的安裝位置,布置圖和線束圖、電路圖配合使用可以在實際維修中快速定位傳感器、執行器、繼電器、熔絲等的詳細位置,再配合插腳圖能更加準確快捷地定位故障元件。下圖為發動機控制系統元器件位置以及熔絲、繼電器安裝位置。



內容來源:《15天看懂汽車電路圖》,化學工業出版社
作者:于海東
