選型必備:陶瓷電容溫度系數代碼全面解讀

發布時間:2019-01-25 責任編輯:xueqi

【導讀】本文詳細列舉了IEC和EIA中陶瓷電容溫度系數相關的等級分類以及代碼含義,這也是陶瓷電容選型必備的知識點。

在陶瓷電容選型時,溫度系數代碼的含義是一個常見的問題,這些代碼表示在一定的范圍內,電容容值隨溫度的變化而變化規律。理解這些代碼首先要知道代碼所遵循的標準和等級分類。

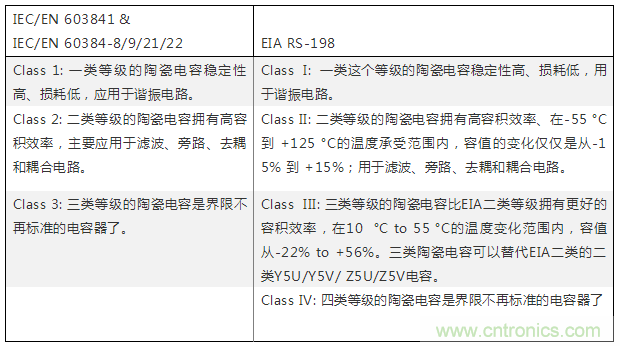

這些代碼主要被分為國際電工技術委員會(IEC)和美國電子工業聯合會(EIA)標準。下面是兩種不同等級的分類和定義。


關于溫度等級的分類的理解,可以參考溫度系數的詳細參數。

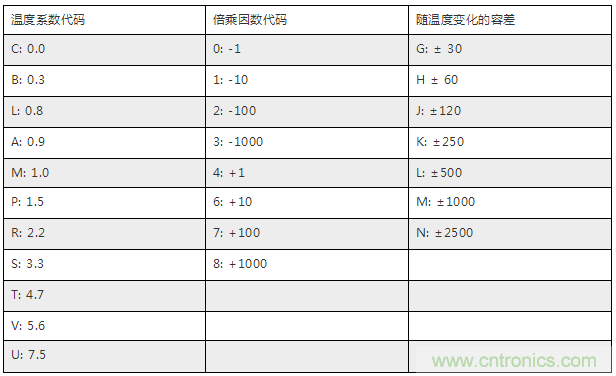

一類等級IEC/EN 60384-8/21 和 EIA-RS-198


一類等級IEC/EN 60384-8/21 和EIA-RS-198。

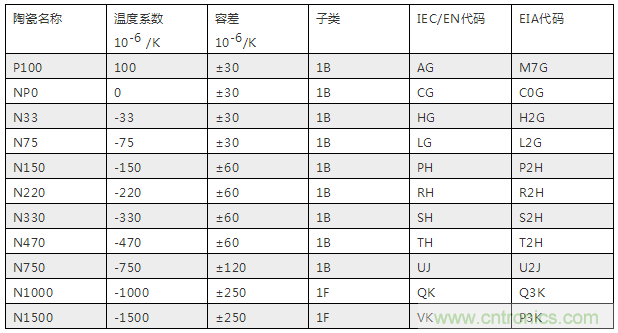

根據上面的表可以看出,一個“NP0”電容和“C0G”電容的漂移都為0,容差都為±30 ppm/K;一個“N1500” 電容和“P3K”電容的漂移都為−1500ppm/K,最大容差都為±250 ppm/°C。

請注意到IEC和EIA標準的電容代碼為工業電容代碼,這不同于軍用電容代碼。

二類等級參照IEC/EN 60384-9/22標準

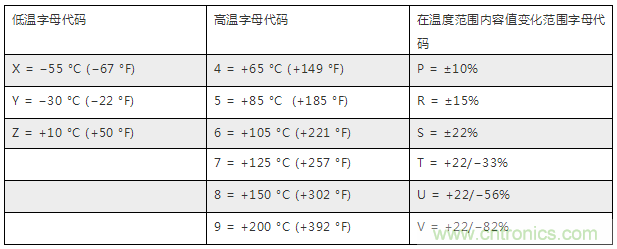

舉個列子,一個代碼為Z5U的電容工作溫度范圍為+10°C 到 +85 °C,容差為+22% 到 -56%;一個X7R的電容的工作溫度為-55°C 到 +125 °C,容差為±15%。

下面是一些常見二類等級的工作溫度和容差參數:
X8R (-55/+150, ΔC/C0 = ±15%)
X7R (-55/+125 °C, ΔC/C0 = ±15%)
X6R (-55/+105 °C, ΔC/C0 = ±15%)
X5R (-55/+85 °C, ΔC/C0 = ±15%)
X7S (-55/+125, ΔC/C0 = ±22%)
Z5U (+10/+85 °C, ΔC/C0 = +22/−56%)
Y5V (-30/+85 °C, ΔC/C0 = +22/−82%)

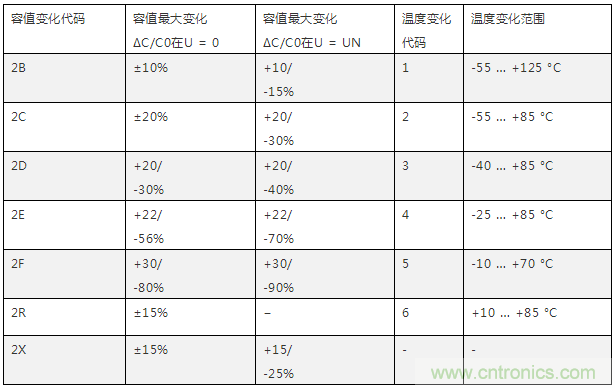

二類等級參照IEC/EN 60384-9/22標準。


在一些情況下,EIA代碼跟IEC/EN代碼可以對應起來的,可能會有些微小的變化,但一般可以接受。下面是一些對應:
X7R 與2X1相似;
Z5U 與2E6相似;
Y5V 與2F4相似;區別: Y5V(ΔC/C0 = +30/-80%),2F4(ΔC/C0 = +30/-80%)
X7S 與2C1相似;區別: X7S(ΔC/C0 = ±20%),2C1(ΔC/C0= ±22%)
X8R 沒有與之相似的IEC/EN 代碼。

來源:Digi-Key
