繼電器和接觸器的區別在哪里?

發布時間:2019-02-18 責任編輯:xueqi

【導讀】繼電器是一種自動電器,它適用于遠距離接通和分?jǐn)嘟?、直流小容量控制電路,并在電力?qū)動系統中供控制、保護及信號轉換用。接觸器廣義上是指工業電中利用線圈流過電流產生磁場,使觸頭閉合,以達到控制負載的電器。你知道,繼電器和接觸器的區別在哪里嗎?

接觸過電子、電工的朋友,應該知道,繼電器跟接觸器都很像,因為他們的結構,真的很相似。都有常開、常閉觸點,都有線圈,線圈通電后,銜鐵吸合,常開變成常閉,常閉變成常開。

繼電器

繼電器的定義:繼電器是一種自動電器,它適用于遠距離接通和分?jǐn)嘟弧⒅绷餍∪萘靠刂齐娐?,并在電力?qū)動系統中供控制、保護及信號轉換用。控制繼電器的輸入量通常是電流、電壓等電量,也可以是溫度、壓力、速度等非電量,輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。繼電器的特點是當其輸入量的變化達到一定程序時,輸出量才會發生階躍性的變化。

接觸器

接觸器的定義:接觸器分為交流接觸器(電壓AC)和直流接觸器(電壓DC),它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場,使觸頭閉合,以達到控制負載的電器。

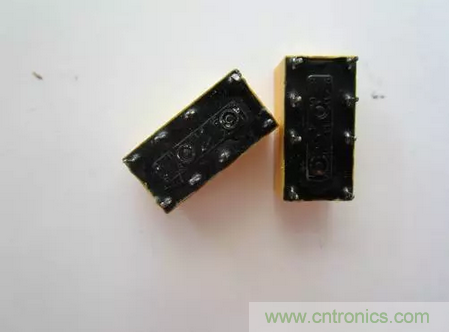

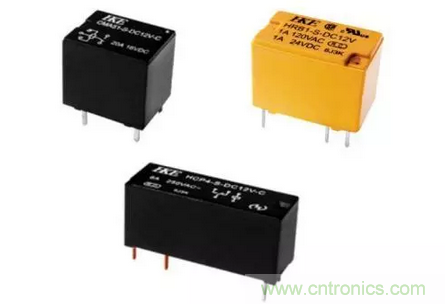

繼電器

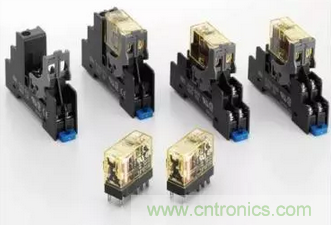

繼電器

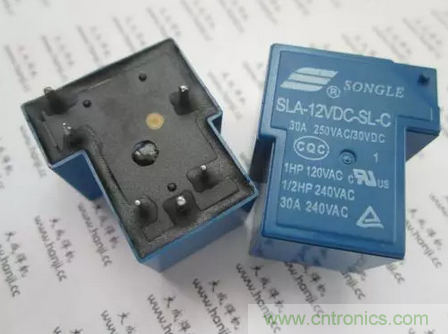

繼電器

繼電器

繼電器

繼電器

繼電器

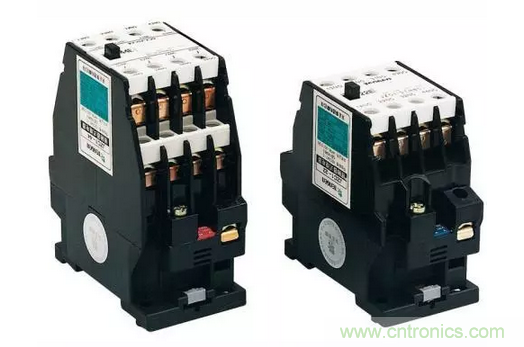

接觸器

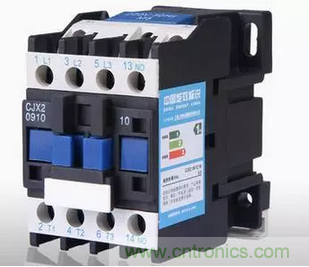

接觸器

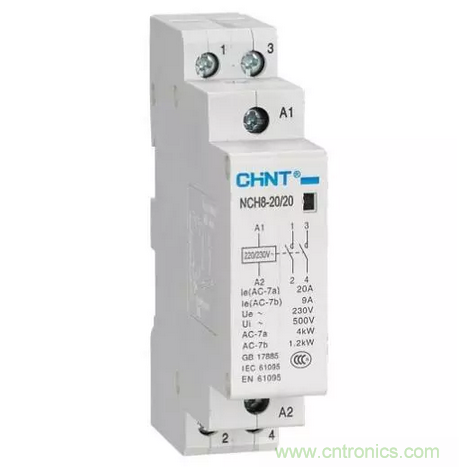

接觸器

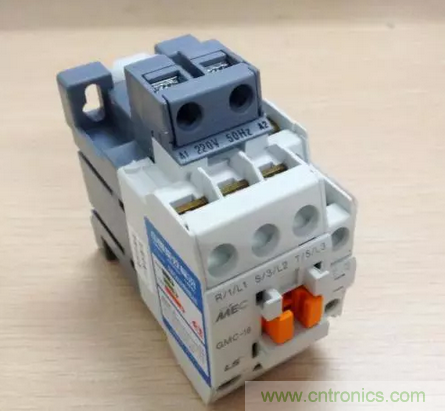

接觸器

接觸器 控制過程示意圖

接觸器和繼電器的區別:

1、作用不一樣:繼電器的首要作用是 信號檢測、傳遞、轉換或處置用的,它通斷的電路電流一般較小,一般用在控制電路里,控制弱信號。

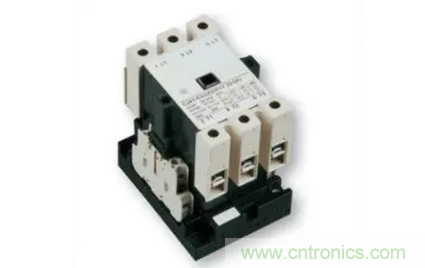

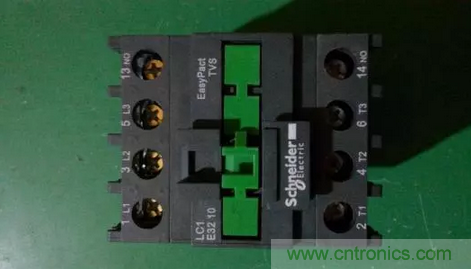

接觸器

接觸器首要作用是用來接通或斷開主電路的。主電路是指一個電路工作與否是由該電路是不是接通為標志。主電路概念與控制電路相對應。一般主電路通過的電流比控制電路大。

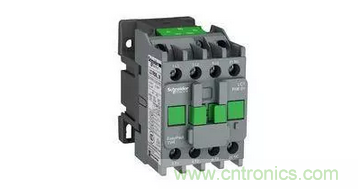

接觸器

容量大的接觸器一般都帶有滅弧罩。繼電器的觸頭容量一般不會逾越5A,小型繼電器的觸頭容量一般只需1A或2A,而接觸器的觸頭容量最小的也有9A;接觸器的觸頭一般有三對主觸頭(主觸頭都是常開觸頭)另外還有幾對輔佐觸頭。

接觸器

而繼電器的觸頭一般不分主輔;繼電器的觸頭有時是成對設置的,即常開觸頭和常閉觸頭組合在一起,而接觸器不成對設置;繼電器關于特定的需要,會與其它設備組合規劃成時間繼電器、計數器,壓力繼電器等等,有附加功用,而接觸器一般沒有。

接觸器

2、觸頭開閉不一樣: 另外接觸器用來接通或斷開功率較大的負載,用在(功率)主電路中,主觸頭可以帶有連鎖接點以表明主觸頭的開閉情況。 而繼電器一般用在電器控制電路中,用來擴展微型或小型繼電器的觸點容量,以驅動較大的負載。


如可以用繼電器的觸點去接通或斷開接觸器的線圈。一般繼電器都有較多的開閉觸點,當然繼電器通過恰當?shù)慕臃ㄟ€可以完結某些格外功用,如邏輯運算等。

接觸器

3、滅弧裝置一個有一個沒有:其實看接觸器和繼電器,一個最重要的區別就是接觸器都有滅弧裝置,而繼電器沒有的。
