變壓器磁滯損耗和渦流損耗分析
發布時間:2019-02-21 責任編輯:xueqi

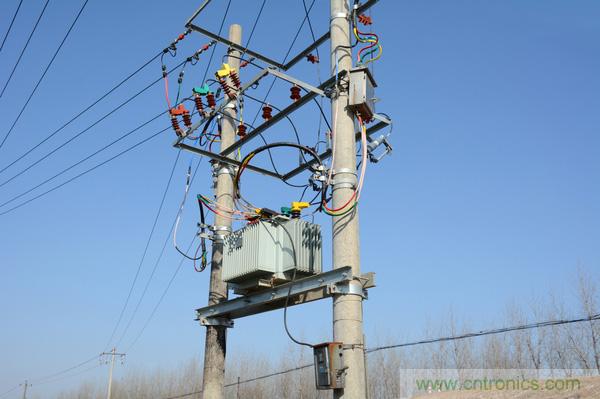

【導讀】變壓器的損耗主要有銅損和鐵損兩部分。銅損是當電流流過變壓器繞組時轉變?yōu)闊崮芏斐傻膿p耗,由于繞組一般都是由銅線纏繞而成。鐵損主要是鐵芯(或磁芯)中的磁滯損耗和渦流損耗。那什么是磁滯損耗和渦流損耗呢?

磁滯損耗
當去掉外磁場時,此材料的一部分磁疇可以恢復到初始位置,但還有一部分磁疇不能恢復到初始位置,也就是說,在外加磁場的作用下,這部分磁疇發生剛性轉動,當去掉外磁場時,仍保持磁化方向,這部分磁疇在磁化過程中會克服摩擦是磁芯發熱消耗能量,這部分熱量就是磁滯損耗。
在磁化磁芯一個周期時,每個單位體積磁芯的磁滯損耗等于磁滯回線所包圍的面積,軟磁材料的磁滯回線狹窄,其磁滯損耗相對較小。頻率越高,磁通密度越大,磁滯回線所包圍的面積就越大,磁滯損耗就越大。
渦流損耗
磁芯材料的電阻率并不是無窮大,繞著磁芯周圍有一個數量值,用R表示,感應電壓產生的感應電流流過這個電阻時,會產生i2R的功率損耗,轉化為熱量,這就是渦流損耗。渦流損耗正比于磁芯的磁通變化率,磁芯的外周長越長,交變磁場的頻率越高,渦流就越大。減小渦流損耗最主要的方法是增加磁性元件的電阻率。
