如何區分?jǐn)?shù)字地、模擬地、電源地,單點接地?

發布時間:2019-02-27 責任編輯:xueqi

【導讀】在pcb布線時總會面臨一塊板上有兩種、三種地的情況,傻瓜式的做法當然是不管三七二十一,只要是地,就整塊敷銅了。對于低速板或?qū)Ω蓴_不敏感的板子來講是沒問題的,否則可能導致板子不能正常工作。但從做事嚴謹認真的角度來講,咱們也還是有必要采用本文方法去布線,以將整個系統最優化,使其性能發揮到極致!

一、對于板子上有數字地、模擬地、電源地這種情況:

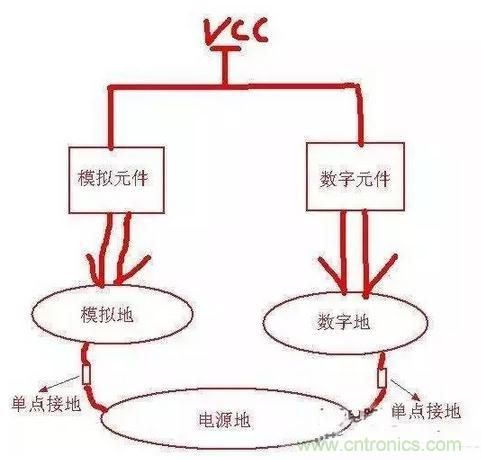

從這個圖可以看出:模擬地和數字地是完全分開的,最后都單點接到了電源地,這樣可以防止地信號的相互串?dāng)_而影響某些敏感元件,眾所周知數字元件對干擾的容忍度要強于模擬元件,而數字地上的噪聲一般比較大所以將它們的地分開就可以降低這種影響了。還有單點接地的位置應該盡量靠近板子電源地的入口(起始位置),這樣利用電流總是按最短路徑流回的原理可將干擾降到最小。

二、對于板子上只有數字地、電源地這種情況:

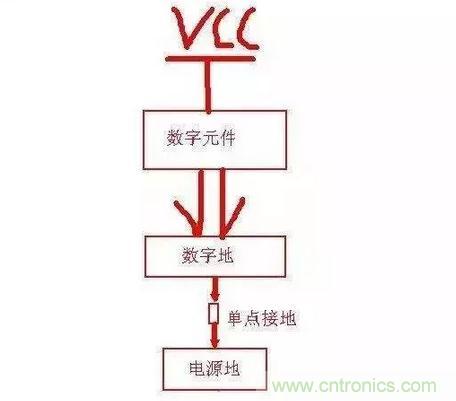

從此圖可以看出:只在電源地和數字地之間用一個0歐電阻或磁珠之類的單點接地就行了,同樣單點接地的位置應該盡量靠近板子電源地的入口(起始位置)。

三、展示一些第二種情況的pcb系統

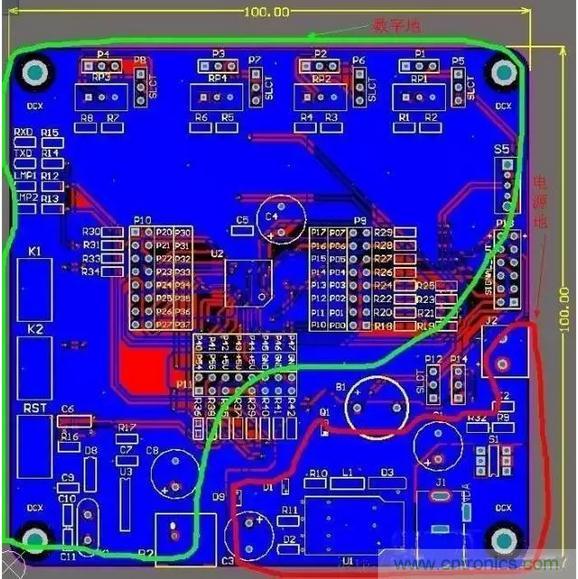

1、地線分區

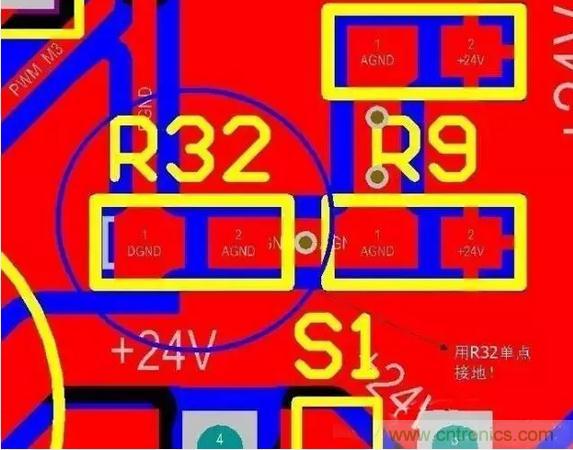

2、0歐電阻單點接地

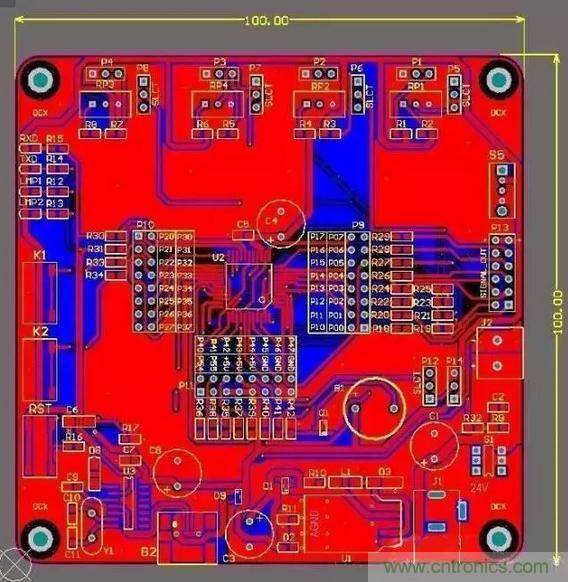

3、板子正面圖
