正反轉電路需要哪些元件?
發布時間:2019-03-18 責任編輯:xueqi
【導讀】正反轉電路最主要的元件是接觸器,其他還包括按鈕、熔斷器、熱繼電器、斷路器等。接觸器的接線柱很多,但其實只有三類:常開觸點、常閉觸電和線圈。
最主要的元件是接觸器▼

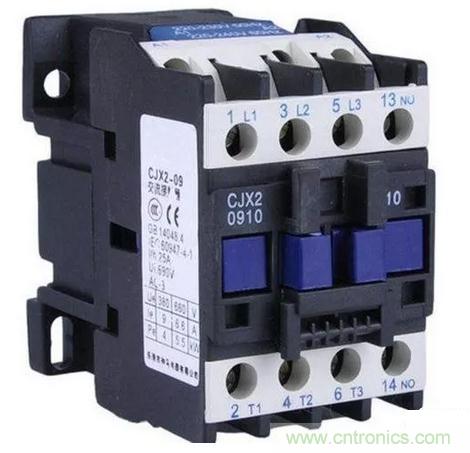

接觸器的接線柱很多,但其實只有三類:常開觸點、常閉觸電和線圈。
線圈通電與否,決定了常開觸點和常閉觸電的狀態——線圈不通電時,常開觸點斷開,常閉觸電閉合;線圈通電時,常開觸點閉合,常閉觸電斷開。
常開和常閉在接觸器上的標識為NO和NC,很多人容易將二者混淆,這里告訴你們一個好記的方法:O就是Open(開),C就是Close(閉)。
線圈的接線柱標識為A1(進線)和A2(出線),有些接觸器上面會有兩個A2,這只是為了接線方便,使用時任選一個A2進行接線即可。
接觸器上的L1,L2,L3和T1,T2,T3是接觸器常開觸點,L是進線,T是出線。這種常開觸點需要接在主回路中——也就是直接為電動機提供電源。它與標識為NO的常開觸點沒有區別,之所以要區分開,純粹是為了好區分主回路和控制回路。
按鈕
按鈕有三種——啟動按鈕、停止按鈕和互鎖按鈕。所有按鈕都有一個特點,就是按下按鈕后內部發生改變(原本斷開的現在閉合,原本閉合的現在斷開),松開手以后按鈕會自動恢復原狀(原本斷開的就恢復斷開,原本閉合的就恢復閉合)。
啟動按鈕原本是斷開的,停止按鈕原本是閉合的?;ユi按鈕中有一對接線柱處于常開狀態,一對處于常閉狀態,按下后,常開閉合,常閉斷開,松開后恢復原狀。
保護裝置
過載(短路)保護:熔斷器、熱繼電器、斷路器。
主回路

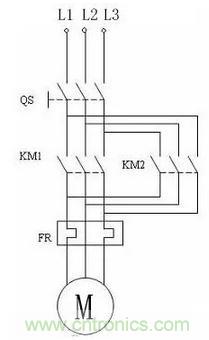

主回路是為電動機提供電源的,我們先來看一下▼
圖中的QS是斷路器,F(xiàn)U是熔斷器(這個圖沒有FU,下面的圖中會出現),F(xiàn)R是熱繼電器,都是保護元件,我們不需要管它。
注意看KM1和KM2的相序,當接觸器常開觸點KM1閉合后,接在電動機上的相序是(從左至右)L1,L2,L3;當另一個接觸器的常開觸點KM2閉合后,接在電動機上的相序是(從左至右)L3,L2,L1。上文已經說過了,改變相序就能改變電動機的轉動方向。因此,KM1閉合和KM2閉合,兩次電動機轉動的方向是相反的。
