時間繼電器星三角降壓?jiǎn)?dòng)控制線路圖及原理圖

發布時間:2019-03-21 責任編輯:xueqi

【導讀】時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器,是一種使用在較低的電壓或較小電流的電路上,用來接通或切斷較高電壓、較大電流的電路的電氣元件。以下介紹時間繼電器自動控制星三角形降壓?jiǎn)?dòng)電路接線圖,電路原理圖以及電路組成。

1、時間繼電器自動控制星三角形降壓?jiǎn)?dòng)電路接線圖:

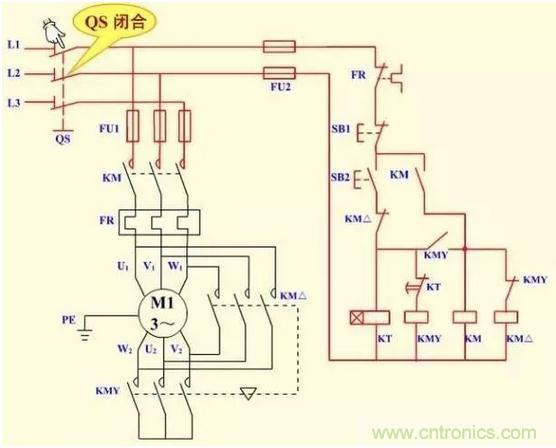

(1)合上QS,電源引入。

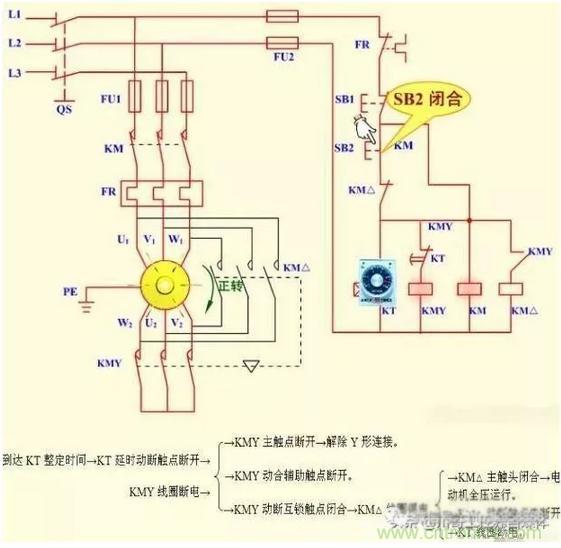

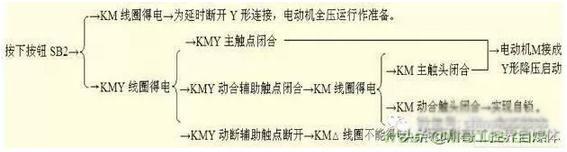

(2)電動機Y型接法降壓?jiǎn)?dòng)。

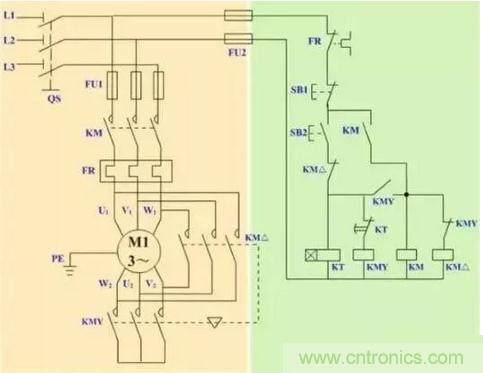

2、電路原理圖


3、電路組成

由電源隔離開關QST熔斷器FU1、FU2;交流接觸器KM、KMY、KMs;熱繼電器FR;時間繼電器KT;啟動按鈕SB2;停機按鈕SB1及電動機M組成。
