IGBT 的工作原理是什么?
發布時間:2020-02-24 責任編輯:lina

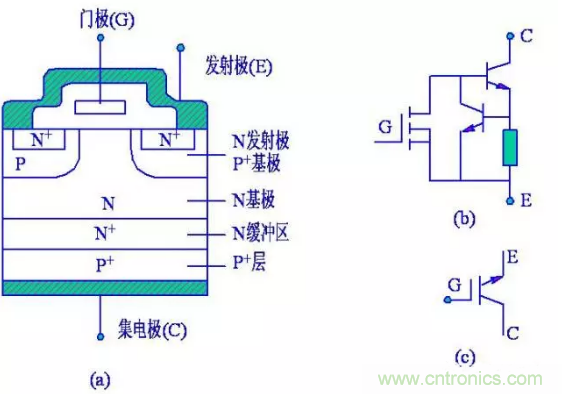

【導讀】IGBT 的等效電路如圖1 所示。由圖1 可知,若在IGBT 的柵極和發射極之間加上驅動正電壓,則MOSFET 導通,這樣PNP 晶體管的集電極與基極之間成低阻狀態而使得晶體管導通;若IGBT 的柵極和發射極之間電壓為0V,則MOSFET 截止,切斷PNP 晶體管基極電流的供給,使得晶體管截止。
IGBT 的等效電路如圖1 所示。由圖1 可知,若在IGBT 的柵極和發射極之間加上驅動正電壓,則MOSFET 導通,這樣PNP 晶體管的集電極與基極之間成低阻狀態而使得晶體管導通;若IGBT 的柵極和發射極之間電壓為0V,則MOSFET 截止,切斷PNP 晶體管基極電流的供給,使得晶體管截止。
由此可知,IGBT 的安全可靠與否主要由以下因素決定:
——IGBT 柵極與發射極之間的電壓;
——IGBT 集電極與發射極之間的電壓;
——流過IGBT 集電極-發射極的電流;
——IGBT 的結溫。
如果IGBT 柵極與發射極之間的電壓,即驅動電壓過低,則IGBT 不能穩定正常地工作,如果過高超過柵極-發射極之間的耐壓則IGBT 可能永久性損壞;同樣,如果加在IGBT 集電極與發射極允許的電壓超過集電極-發射極之間的耐壓,流過IGBT 集電極-發射極的電流超過集電極-發射極允許的最大電流,IGBT 的結溫超過
其結溫的允許值,IGBT 都可能會永久性損壞。
絕緣柵極雙極型晶體管(IGBT)
IGBT 的開關作用是通過加正向柵極電壓形成溝道,給PNP 晶體管提供基極電流,使IGBT 導通。反之,加反向門極電壓消除溝道,流過反向基極電流,使IGBT 關斷。IGBT 的驅動方法和 MOSFET 基本相同,只需控制輸入極N 一溝道MOSFET,所以具有高輸入阻抗特性。
當MOSFET 的溝道形成后,從P+基極注入到N 一層的空穴(少子),對N 一層進行電導調制,減小N一層的電阻,使IGBT 在高電壓時,也具有低的通態電。
IGBT 的工作特性包括靜態和動態兩類:
1 .靜態特性:IGBT 的靜態特性主要有伏安特性、轉移特性和開關特性。
IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時,漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制,Ugs 越高,Id 越大。它與GTR 的輸出特性相似.也可分為飽和區 1 、放大區2 和擊穿特性3 部分。在截止?fàn)顟B(tài)下的IGBT ,正向電壓由J2 結承擔,反向電壓由J1 結承擔。如果無N+緩沖區,則正反向阻斷電壓可以做到同樣水平,加入N+緩沖區后,反向關斷電壓只能達到幾十伏水平,因此限制了IGBT 的某些應用范圍。
IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同,當柵源電壓小于開啟電壓Ugs(th) 時,IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內,Id 與Ugs 呈線性關系。最高柵源電壓受最大漏極電流限制,其最佳值一般取為15V 左右。
IGBT 的開關特性是指漏極電流與漏源電壓之間的關系。IGBT 處于導通態時,由于它的PNP 晶體管為寬基區晶體管,所以其B 值極低。盡管等效電路為達林頓結構,但流過MOSFET 的電流成為IGBT 總電流的主要部分。此時,通態電壓 Uds(on) 可用下式表示
Uds(on) = Uj1 + Udr + IdRoh
式中 Uj1 —— JI 結的正向電壓,其值為 0.7 ~ IV ;
Udr ——擴展電阻 Rdr 上的壓降;
Roh ——溝道電阻。
通態電流 Ids 可用下式表示:
Ids=(1+Bpnp)Imos
式中 Imos ——流過 MOSFET 的電流。
由于N+區存在電導調制效應,所以IGBT 的通態壓降小,耐壓1000V 的IGBT 通態壓降為2~3V 。IGBT 處于斷態時,只有很小的泄漏電流存在。

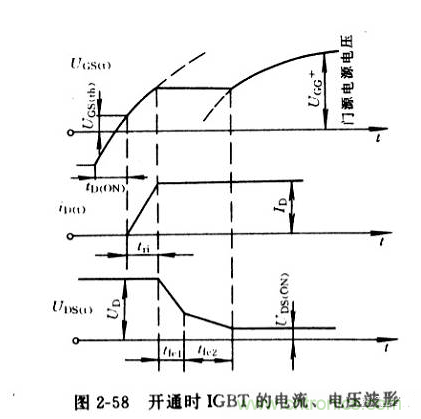

2 .動態特性IGBT 在開通過程中,大部分時間是作為MOSFET 來運行的,只是在漏源電壓Uds下降過程后期, PNP 晶體管由放大區至飽和,又增加了一段延遲時間。td(on)為開通延遲時間,tri為電流上升時間。實際應用中常給出的漏極電流開通時間ton 即為td(on)tri 之和。漏源電壓的下降時間由tfe1 和tfe2 組成,如圖 2 - 58 所示

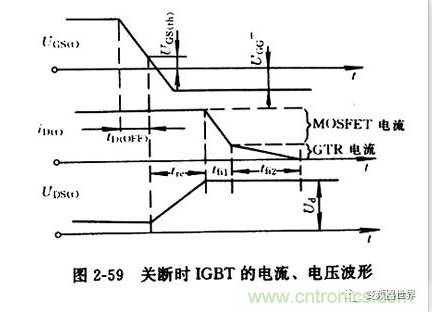

IGBT 在關斷過程中,漏極電流的波形變?yōu)閮啥?。因?yàn)?MOSFET 關斷后,PNP 晶體管的存儲電荷難以迅速消除,造成漏極電流較長的尾部時間, td(off)為關斷延遲時間, trv 為電壓Uds(f)的上升時間。
實際應用中常常給出的漏極電流的下降時間Tf 由圖 2 - 59 中的t(f1)和t(f2)兩段組成,而漏極電流的關斷時間
t(off)=td(off)+trv 十 t(f) ( 2 - 16 )
式中, td(off) 與 trv 之和又稱為存儲時間。
