單片機電源設計中穩壓電路的有什么作用?
發布時間:2021-02-07 責任編輯:lina
【導讀】大多數操作都是如此,將電腦上的USB接口接到開發板上,用它來給板子供電。然而,在實際的項目操作中呢,我們總不能給每個板子配一臺電腦吧!
大多數操作都是如此,將電腦上的USB接口接到開發板上,用它來給板子供電。然而,在實際的項目操作中呢,我們總不能給每個板子配一臺電腦吧!
第一種,LDO供電。
LDO是什么?是lowdropoutregulator,意為低壓差線性穩壓器,是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器有個特點,如78xx系列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上,否則就不能正常工作。
例如,輸入端是一個8V-1A的電源,經過7805后變成了一個5V-1A的電源,那么損耗的3V-1A去哪了?基本上都變成熱量消散在空氣中,所以當功率較大的時候,會給7805配上散熱片。

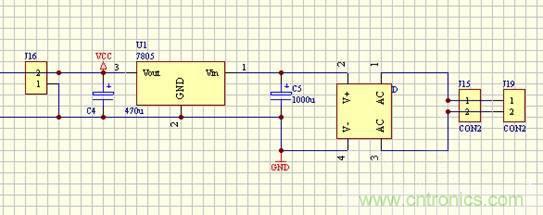

常見的應用方式是先把220V交流電通過變壓器變?yōu)?5V左右,然后通過整流橋變成單極性電源,接上電容穩壓、濾波,然后再通過類似7805的芯片穩壓,得到穩定的5V電源,原理圖如下:
第二種,DC-DC供電。
LDO的優點就是使用簡單,外圍電路只要幾個電容就OK了,引腳也不多,非常適合初學者。但缺點就是電源利用率太低,上面也提到了,損耗很大,大功率的時候還需要散熱片。于是DC-DC出現了。
它的原理是什么?假如輸入一個8V的電壓,我通過MOS管高頻開關控制這個電壓,然后接上一些電容和電感來使電壓變得平和穩定,那么它就逐漸被拉低了??上攵?,這種方式是效率非常高的。在一些低功耗,或者耗電量較大的場合應用起來非常有效。常見器件的原理圖如下:
如圖,該芯片可以穩定高效的輸出一個6V電壓。當然還有其他型號的芯片可以輸出5V的,滿足你的各種需求。
